10
Kapitel 2 • Funktionsweise einer Freiblaseinrichtung
2
Funktionsweise einer Freiblaseinrichtung
Typischer Aufbau eines Systems, bestehend aus Brandmelderzentrale, Rauchansaugsystem, Frei-
blaseinrichtung, Druckluftversorgung und Fühlerrohrsystem.

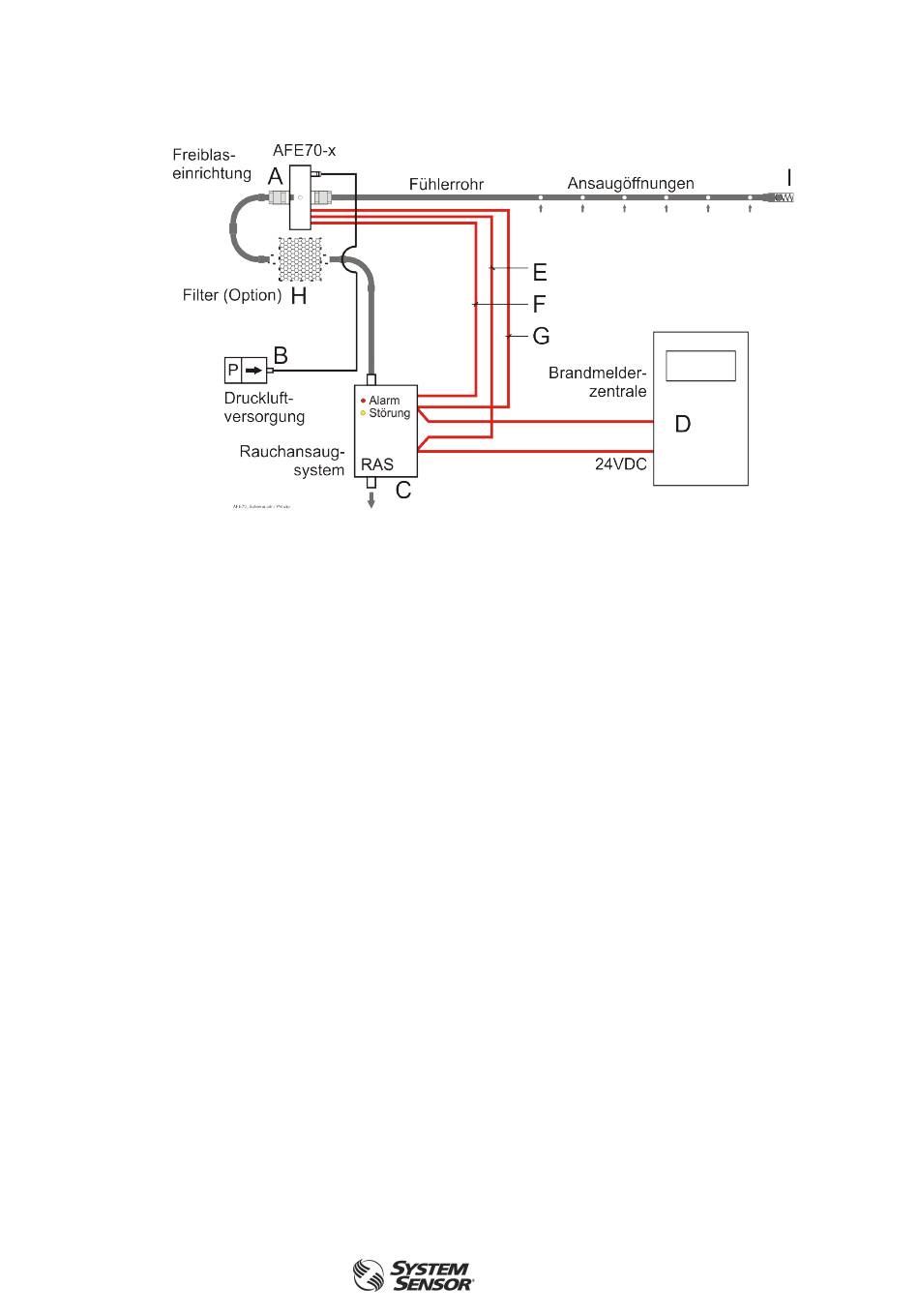

Abb. 2:
Darstellung des Aufbaus eines Systems mit einer Freiblaseinrichtung F-BO-AFE70-2 sowie der
prinzipiell erforderlichen Komponenten und Verbindungen
A ... Freiblaseinrichtung F-BO-AFE70-2
B ... Druckluftversorgung
C ... Rauchansaugsystem; in der o.a. Abbildung ist ein RAS mit einem Rohr dargestellt, beachten
D ... Brandmelderzentrale
E ... Spannungsversorgungsleitung. Sowohl die Freiblaseinrichtung als auch das RAS müssen
F ... Weiterleitung der Störmeldung des RAS an die F-BO-AFE70-2
G ... Weiterleitung der Störung des RAS sowie des Brandalarms an die Brandmelderzentrale.
H ... Luftfilter (optional); dieser sollte vor der Freiblaseinrichtung liegen. Somit wird die Frei-
I ... Rückschlagventil
2.1
Allgemein
Rauchansaugsysteme entnehmen mittels eines geringen Unterdruckes kontinuierlich Messproben
durch Ansaugöffnungen eines in einem Raum oder Gebäude verlegten Fühlerrohrsystems und füh-
ren diese einem zentralen Messelement (der Auswerteeinheit) zu, um die Probe auf verschiedene
Kenngrößen (z.B. die Rauchkonzentration) zu untersuchen.
Die kontinuierliche Ansaugung des Umgebungsmediums durch die relativ kleinen Ansaugöffnun-
gen bzw. ein Rohrsystem mit relativ kleinem Querschnitt führt über die Betriebszeit zu einer
Ansammlung von Verunreinigungen, durch die der angesaugte Luftstrom verändert werden kann
und sogar zum Totalausfall der Messung führen kann. Um dieser Verunreinigung vorzubeugen,
müssen durch Verunreinigungen belastete Rohr- bzw. Filtersysteme regelmäßig durch Druckluft
gesäubert („freigeblasen") werden.
Dafür wird in Intervallen manuell oder automatisch saubere Druckluft in das Rohr- und/oder Filter-
system geleitet. Um die Auswerteeinheit des Rauchansaugsystems vor einer Beschädigung durch
die Druckluftbeaufschlagung zu schützen, wird in herkömmlichen Freiblaseinrichtungen zuerst die
Sie dass für jedes Rohrsystem eine Freiblaseinrichtung erforderlich ist.
mit 24VDC versorgt werden.
Die Anschaltung kann – wie in der o.a. Abbildung dargestellt – mittels Grenzwertlinie oder
mittels Loop-Modulen erfolgen.
blaseinrichtung einerseits vor Verschmutzung geschützt, andererseits wird der Filter so mit
jedem Freiblasvorgang mit gereinigt. Ist dies nicht möglich (z.B. weil das Filtergehäuse
nicht druckfest ist) so muss der Filter zwischen Freiblaseinrichtung und Rauchansaugsys-
tem angeordnet werden.
Handbuch Serie F-BO-AFE70
I56-4252-000
D200-104-00
