Handbuch Serie F-BO-AFE70
7
Montage und Pneumatik-Anschluss
In diesem Kapitel wird die Montage der Freiblaseinrichtung, der Anschluss an das Fühlerrohrsys-
tem sowie das Rauchansaugsystem und der Druckluftanschluss beschrieben.
Beachten Sie die auf Seite 3 angeführten Gefahrenhinweise.
Achtung auf statische Ladungen! Die in den Freiblaseinrichtungen Serie F-BO-AFE70-2 ein-
gesetzten Elektronik-Bauteile können bei geöffnetem Gerät durch statische Ladungen zerstört
werden. Vor und während der an Leiterplatten durchzuführenden Arbeiten müssen statische Auf-
ladungen des Körpers durch Berühren eines geerdeten Metallteiles zuverlässig abgeleitet werden.
7.1
Montageort
Die Freiblaseinrichtung Serie F-BO-AFE70-2 ist in einem sauberen, trockenen Raum an einer sta-
bilen Wandfläche zu montieren. Die Raumtemperatur in der unmittelbaren Umgebung der Freibla-
seinrichtung muss zwischen +5°C und +50°C liegen, die relative Luftfeuchtigkeit darf 95% bei
40°C nicht überschreiten.
Beachten Sie, dass die Lebensdauer der Komponenten durch hohe Temperatur und Luftfeuchtig-
keit verkürzt werden kann. Daher wird empfohlen, die Freiblaseinrichtung möglichst in einer
Umgebung mit normalem Raumklima (d.h. bis +40°C) zu montieren.
Die Rohrverbindung zwischen der Freiblaseinrichtung Serie F-BO-AFE70-2 und der Auswerteein-
heit des Rauchansaugsystems sollte möglichst kurz sein. Beachten Sie, dass dieses Verbindungs-
stück beim „Freiblasen" nicht gereinigt wird!
7.1.1
Zulässige Einbaulagen

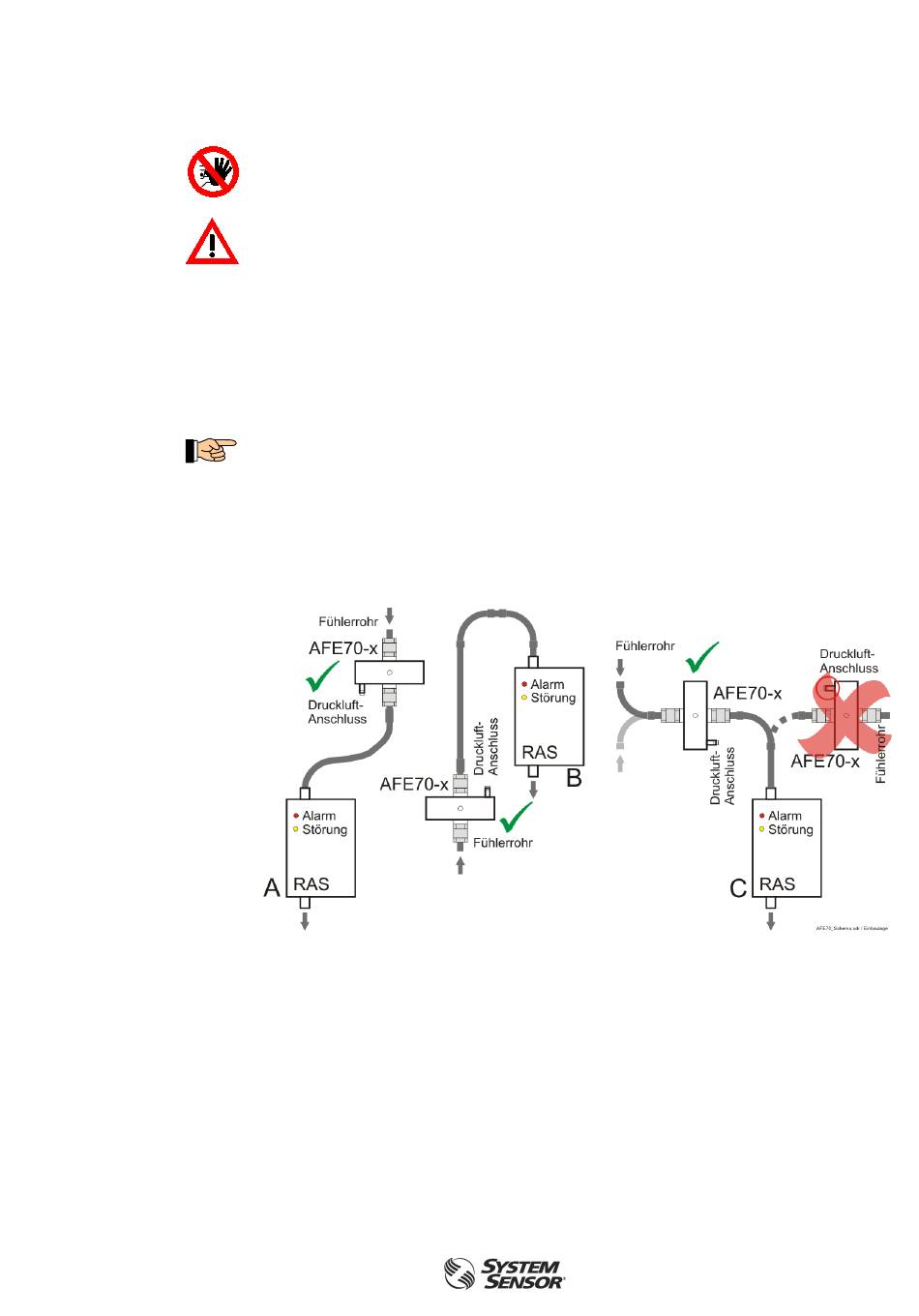

Abb. 6:
Schematische Darstellung der zulässigen Wandeinbaulagen der Freiblaseinrichtungen Serie F-
BO-AFE70-2 in Kombination mit der Auswerteeinheit und dem Fühlerrohr des Rauchansaugsys-
tems.
A ... Einbaulage mit fallendem Luftstrom in Ansaugrichtung (Druckluftanschluss unten)
B ... Einbaulage mit steigendem Luftstrom in Ansaugrichtung (Druckluftanschluss oben)
C ... Einbaulage mit Luftstrom von links nach rechts in Ansaugrichtung (Druckluftanschluss
7.1.2
Montage der Freiblaseinrichtungen Serie F-BO-AFE70-2
Entfernen Sie die beiden M3-Schrauben am Deckel und heben Sie den Deckel der Freiblaseinrich-
tung ab.
Positionieren Sie die Freiblaseinrichtung an eine geeignete Stelle an der Wand, sodass die spätere
Verbindung mit dem Fühlerrohr, der Rauchansaugsystem-Auswerteeinheit und der Druckluft ein-
I56-4252-000
D200-104-00
unten rechts)
Unzulässig ist hingegen die Einbaulage mit Luftstrom von rechts nach links in Ansaugrich-
tung (Druckluftanschluss oben links)!
Kapitel 7 • Montage und Pneumatik-Anschluss
23
