INSTALLATION INSTRUCTIONS FOR M200XE SHORT CIRCUIT ISOLATOR MODULE
This manual is intended as a quick reference installation guide. Please refer to the control panel manufacturers installation manual for detailed
system information
GENERAL INFORMATION
The 200+ series of modules are a family of microprocessor controlled (except M200XE) interface devices permitting the monitoring and/or
control of auxiliary devices.
SPECIFICATIONS
Operating Voltage Range 15 to 30VDC (Min 17.5VDC to ensure LED operation)
Maximum Standby Current 200µA at 24VDC
Isolation Current 15 mA
Maximum rated continuous current with the switch closed (I
Maximum rated switching current (under short circuit) (I max)
s
Maximum leakage current (I max) with the switch open (isolated state)
L
Maximum series impedance with the switch closed (Z max)
c
Operating Temperature -20°C to 60°C
Humidity 5% to 95% Relative Humidity
Module Dimensions 93mm(H) x 94mm(W) x 23mm(D) (including terminal blocks)
Surface Mount Box Dimensions 132mm(H) x 137mm(W) x 40mm(D)
Weight (including terminal blocks) 62g
Weight (Module in M200E-SMB) 200g
Maximum Wire Gauge 2.5mm²
INSTALLATION
Note: These modules must only be connected to control panels using compatible
proprietary analogue addressable communication protocols for monitoring
and control.
200+ series modules can be mounted in several ways (See figure 1):
1. An M200E-SMB custom low profile surface-mounting box.
2. An M200E-DIN Adaptor allows mounting onto standard 35mm x 7.5mm "Top
Hat" DIN rail.
3. An M200E-PMB Panel Mount Bracket allows the module to be mounted
directly into a panel.
Wiring to all series M200+ modules is via plug in type terminals capable of
supporting conductors up to 2.5mm²
CAUTION
Disconnect loop power before installing modules or sensors

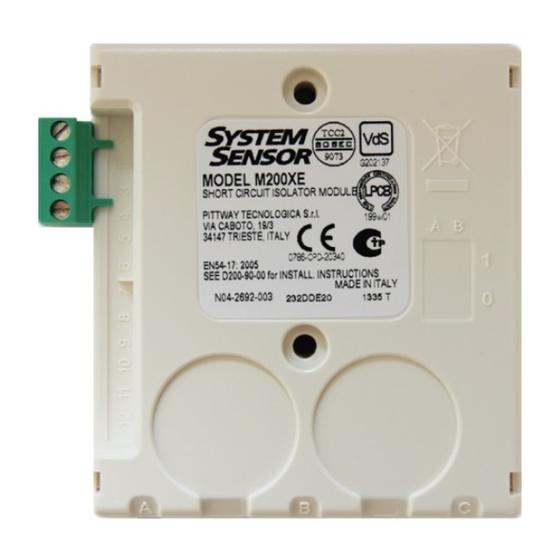

M200XE SHORT CIRCUIT ISOLATOR MODULE
Provides monitoring and isolation of short circuits on the loop. When a short circuit
is detected, or if power is removed from the module, a 2.2KΩ resistor is placed into
the positive side of the loop to provide isolation of the fault.
The M200XE has a bi-colour (Green/Yellow) LED. In normal conditions, the LED
will blink green each 3 seconds. When a short circuit is detected, either on the
input or the output side, the LED will be be lit steady yellow.
M200XE ISOLATOR MODULE WIRING
Loop Output -
Loop Output+
Loop Input -
Loop Input +
D200-90-00
max) 1A
c
1A
15mA
130 m ohm at 15Vdc

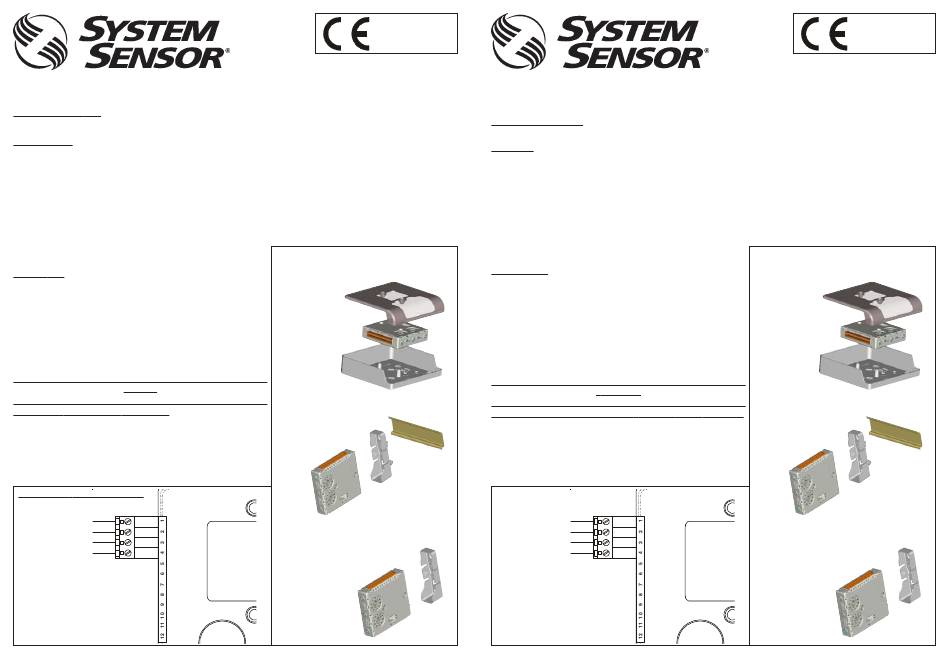

Figure 1: MODULE MOUNTING METHODS
M200E-SMB Surface Mount Box
SURFACE MOUNT BOX BASE IS
AFFIXED TO MOUNTING
SURFACE, THEN THE MODULE
AND COVERARE SCREWED
ONTO THE BASE USING THE
TWO SCREWS SUPPLIED.
M200E-DIN DIN Rail Bracket
TOP
PUSH MODULE INTO
ADAPTOR BRACKET UNTIL IT
CLIPS INTO PLACE.
LOCATE TOP CLIP OVER DIN RAIL
AND ROTATE BOTTOM DOWN TO
CLIP INTO PLACE.
TO REMOVE, LIFT UP, THEN
ROTATE TOP AWAY FROM THE
RAIL.
M200E-PMB Panel Mount Bracket
M200XE
ADAPTOR BRACKET IS MOUNTED
DIRECTLY INTO PANEL USING 2 X
M4 PAN HEAD SCREWS.
MODULE IS PUSHED INTO
ADAPTOR UNTIL IT CLIPS INTO
PLACE.
0786-CPD-20340 07
EN54-17: 2005
Il presente manuale è stato concepito come guida all'installazione di rapida consultazione. Per informazioni dettagliate sul sistema, consultare il
manuale d'installazione fornito in dotazione dal produttore del pannello di controllo
INFORMAZIONI GENERALI
La serie di moduli 200+ è una famiglia di dispositivi di interfaccia controllati da un microprocessore (ad eccezione del modello M200XE) che
consente di monitorare e/o controllare dispositivi ausiliari.
SPECIFICHE
Range tensione operativa
Massima corrente di standby
Corrente di isolamento
Massima corrente continua stimata con isolatori chiusi (I
Massima corrente di attivazione stimata in caso di corto circuito (I
Massima corrente di perdita con isolatori aperti (I
Massima impedenza serie con isolatori chiusi (Z
Temperatura di servizio
Umidità
Dimensioni del modulo
Dimensioni della scatola per montaggio su superficie 132 mm (H) x 137 mm (L) x 40 mm (P)
Peso (compresi i blocchi terminali)
Peso (Modulo in M200E-SMB)
Massimo calibro del filo
INSTALLAZIONE
Nota: Questi moduli possono essere collegati esclusivamente a pannelli di
COVER
controllo dotati di opportuno protocollo di comunicazione proprietario,
indirizzabile ed analogico, compatibile con funzioni di monitoraggio e
controllo.
I moduli della serie 200+ possono essere montati in diversi modi (ved. figura 1):
1. Una scatola M200E-SMB con montaggio su superficie personalizzato a
basso profilo.
2. Un adattatore M200E-DIN consente il montaggio su binario DIN "Top Hat"
MODULE standard da 35 mm x 7,5 mm.
3. Una staffa di montaggio del pannello M200E-PMB consente di montare il
modulo direttamente su un pannello.
Per quanto riguarda il cablaggio, tutti i moduli della serie M200+ utilizzano morsetti
di tipo a spina, in grado di supportare conduttori fino a 2,5 mm²
BASE BOX
Prima di installare i moduli o i sensori, scollegare l'alimentazione del circuito
MODULO ISOLATORE M200XE PER LA PROTEZIONE DA CORTO CIRCUITO
Consente il monitoraggio e l'isolamento di corto circuiti nel loop. Quando viene
rilevato un corto circuito, oppure se un modulo viene scollegato dall'alimentazione
(negativa), sul lato positivo del loop viene posizionata una resistenza da 2,2 Kohm
in modo da isolare il guasto.
Il modello M200XE è dotato di un LED bicolore (Verde/Giallo). In condizioni
normali, il LED lampeggia a luce verde ogni 3 secondi. Quando il sistema rileva
un corto circuito sul lato di ingresso o su quello di uscita, il LED emette una luce
BOTTOM
gialla fissa.
CABLAGGIO DEL MODULO
ISOLATORE M200XE
USCITA LOOP -
USCITA LOOP +
INGRESSO LOOP -
INGRESSO LOOP +
1
Pittway Tecnologica S.r.l., Via Caboto 19/3, 34147 Trieste, Italy
ISTRUZIONI PER L'INSTALLAZIONE DEL MODULO ISOLATORE
M200XE PER LA PROTEZIONE DA CORTO CIRCUITO
da 15 a 30 V CC (17,5 Vcc per funzionamento del LED)
200 µA a 24 V CC
15 mA
max) 1A
c
max) 1A
s
max) 15mA
L
max) 130 m ohm at 15Vdc
c
da -20°C a 60°C
Umidità relativa compresa tra il 5% e il 95% (in assenza di condensa)
93 mm (H) x 94 mm (L) x 23 mm (P) (compresi i blocchi terminali)
62 gr.
200 gr.
2,5 mm²
ATTENZIONE
M200XE
0786-CPD-20340 07
EN54-17: 2005
FIGURA 1: METODI DI MONTAGGIO DEL MODULO
Scatola M200E-SMB per montaggio su superficie
COPERCHIO
LA BASE DELLA SCATOLA PER
MONTAGGIO SU SUPERFICIE
VIENE FISSATA SULLA
SUPERFICIE DI MONTAGGIO,
QUINDI IL MODULO E IL
COPERCHIO VENGONO
AVVITATI SULLA BASE
MODULO
UTILIZZANDO LE DUE VITI
FORNITE IN DOTAZIONE.
SCATOLA
DELLA BASE
Staffa per binario DIN M200E-DIN
INSERIRE IL MODULO NELLA
PARTE SUPERIORE
STAFFA DELL'ADATTATORE
FINO ALLO SCATTO IN
POSIZIONE.
PARTE INFERIORE
POSIZIONARE LA CLIP SUPERIORE
SUL BINARIO DIN E RUOTARE LA
PARTE INFERIORE VERSO IL BASSO
FINO ALLO SCATTO IN POSIZIONE.
PER RIMUOVERLA, SOLLEVARE E
QUINDI RUOTARE LA PARTE
SUPERIORE ESTRAENDOLA DAL
BINARIO.
Staffa per montaggio sul pannello M200E-PMB
LA STAFFA DELL'ADATTATORE
VIENE MONTATA DIRETTAMENTE
SUL PANNELLO UTILIZZANDO 2
VITI A TESTA ORIENTABILE M4.
IL MODULO VIENE INSERITO
ALL'INTERNO DELL'ADATTATORE
FINO ALLO SCATTO IN POSIZIONE.
I56-1765-007
