Wartung und Pflege
6.7.1

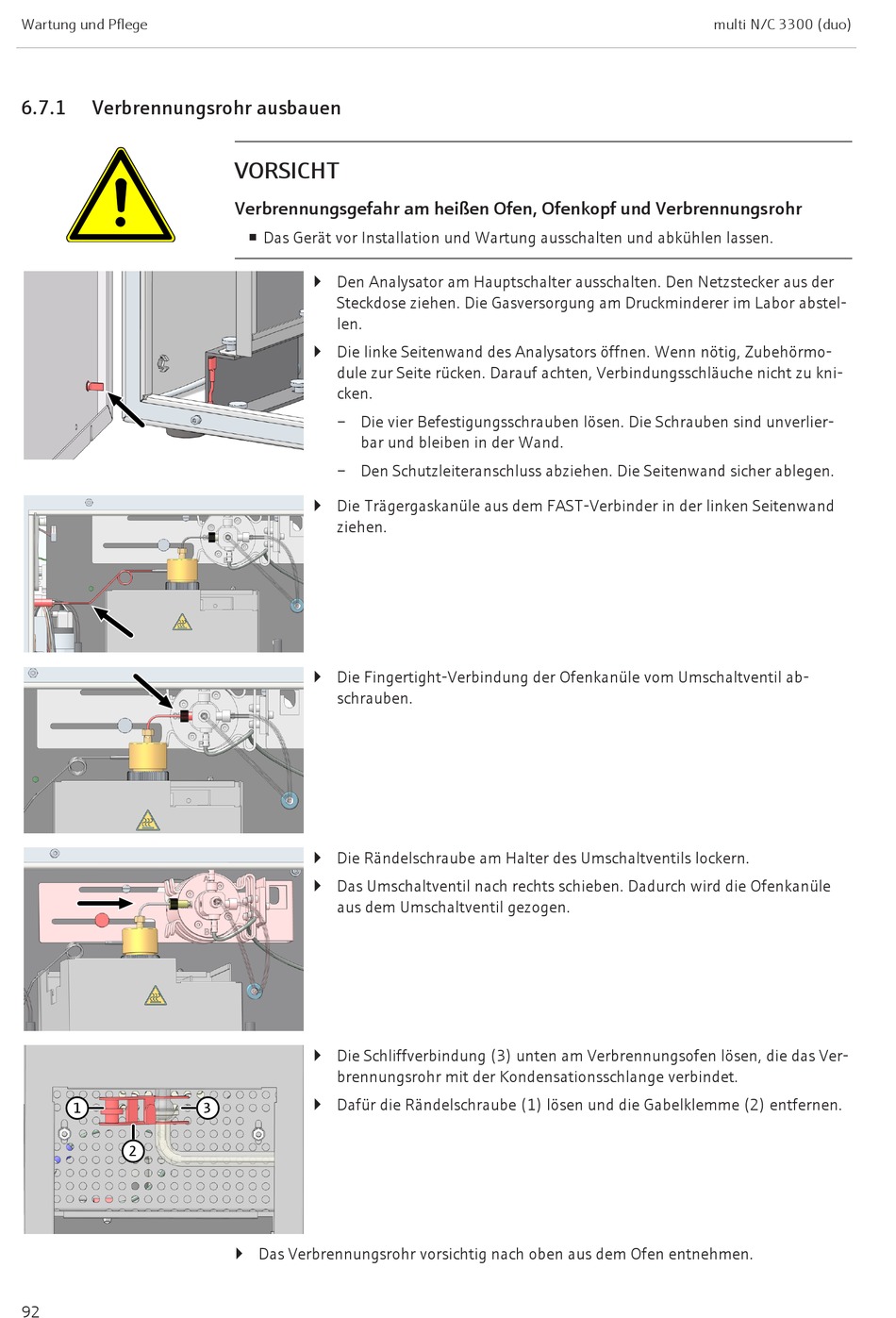

Verbrennungsrohr ausbauen
1
2
92
VORSICHT
Verbrennungsgefahr am heißen Ofen, Ofenkopf und Verbrennungsrohr
¡ Das Gerät vor Installation und Wartung ausschalten und abkühlen lassen.
} Den Analysator am Hauptschalter ausschalten. Den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung am Druckminderer im Labor abstel-
len.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmo-
dule zur Seite rücken. Darauf achten, Verbindungsschläuche nicht zu kni-
cken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlier-
bar und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Die Trägergaskanüle aus dem FAST-Verbinder in der linken Seitenwand
ziehen.
} Die Fingertight-Verbindung der Ofenkanüle vom Umschaltventil ab-
schrauben.
} Die Rändelschraube am Halter des Umschaltventils lockern.
} Das Umschaltventil nach rechts schieben. Dadurch wird die Ofenkanüle
aus dem Umschaltventil gezogen.
} Die Schliffverbindung (3) unten am Verbrennungsofen lösen, die das Ver-
brennungsrohr mit der Kondensationsschlange verbindet.
} Dafür die Rändelschraube (1) lösen und die Gabelklemme (2) entfernen.
3
} Das Verbrennungsrohr vorsichtig nach oben aus dem Ofen entnehmen.
multi N/C 3300 (duo)
