Funktion und Aufbau
3.1.2
Schlauchsystem

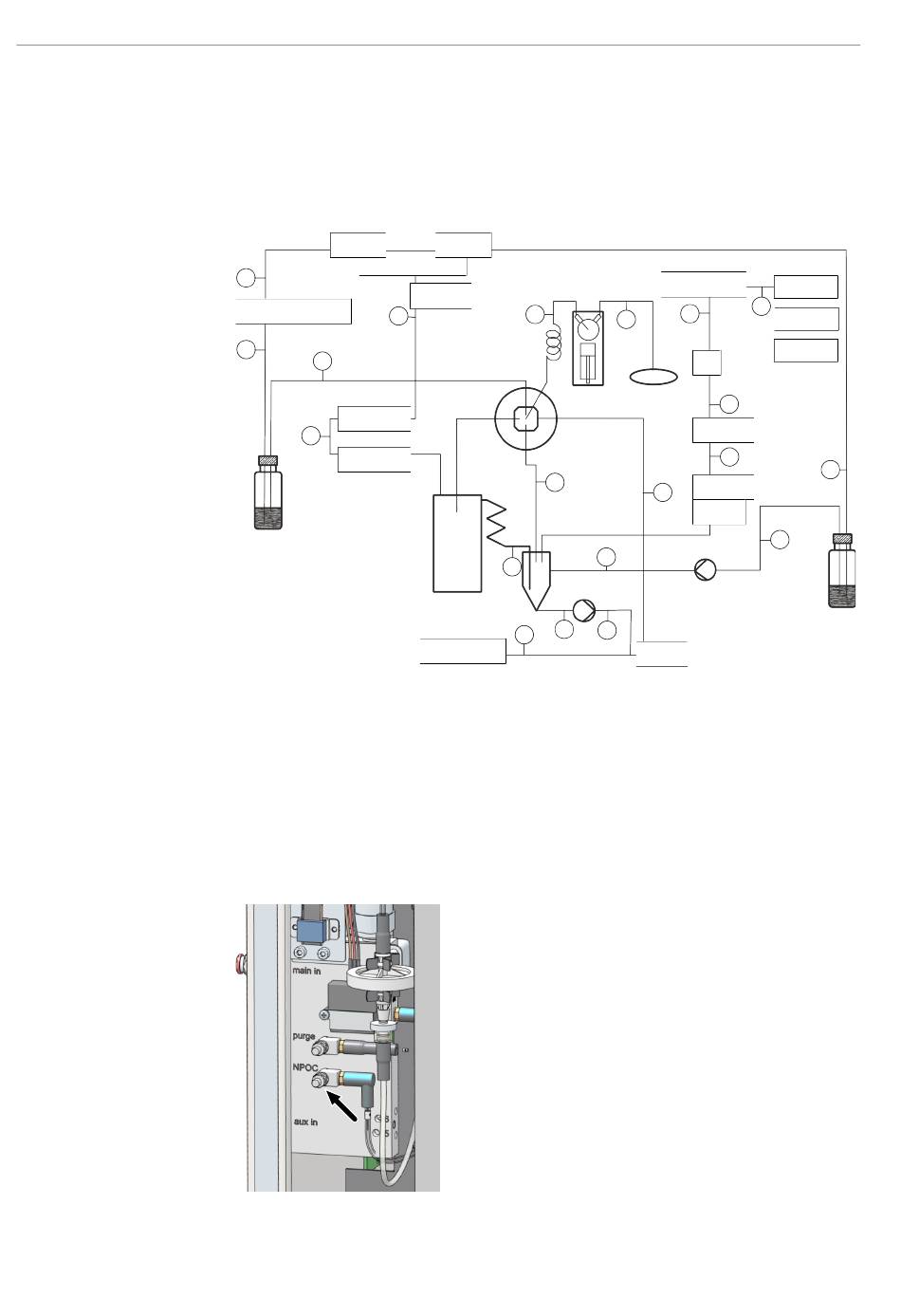

Schlauchplan
Komponenten zur Flusseinstel-
lung
18
Die Verbindung zwischen den einzelnen Komponenten erfolgt über gekennzeichnete
Schläuche. Die im Schlauchplan eingekreisten Zahlen und Buchstaben stimmen mit den
Kennzeichnungen an den Schläuchen im Analysator überein.
Nadelventil
Gasbox
9
Flußüberwachung NPOC
35
7
AA
POC-Brücke 44
36
POC-Brücke 45
Probe
Abb. 4
Schlauchplan
Der Analysator stellt den Trägergasfluss automatisch ein und regelt den Eingangsfluss
über einen MFC (mass flow controller). Am Geräteausgang misst ein MFM (mass flow
meter) den Trägergasfluss. Dadurch erfolgt eine automatische Dichtigkeitskontrolle. Das
Ergebnis wird in der Software im Panel Gerätstatus angezeigt. Eine Wasserfalle schützt
die Gasbox vor dem Rückschlag feuchter Verbrennungsgase.
Der NPOC-Ausblasfluss kann über das Nadelventil an der Gasbox eingestellt werden.
Das Nadelventil ist nur nach Abnahme der linken Seitenwand zugänglich. Der NPOC-
Ausblasfluss wird mit einem MFM gemessen und im Panel Gerätstatus angezeigt.
Abb. 5
NPOC-Ausblasfluss einstellen
Nadelventil
Wasserfallen
AB
Verteilerventil
BB
Ofen
1
Kondensatpumpe
TIC-Gefäß
11
12
Anschluss "waste"
multi N/C 3300 (duo)
Flußüberwachung
13
14
8
NDIR
Reinstwasser
3
Halogenfalle
2
Wasserfallen
5
Trocknung
AD
Phosphorsäurepumpe
10
Verteilung
Anschluss "CLD"
Anschluss "analyte"
Anschluss "pump"
4
AC
Phosphorsäure
