Installation und Inbetriebnahme
42
1 2 3
4
5
14
13
12

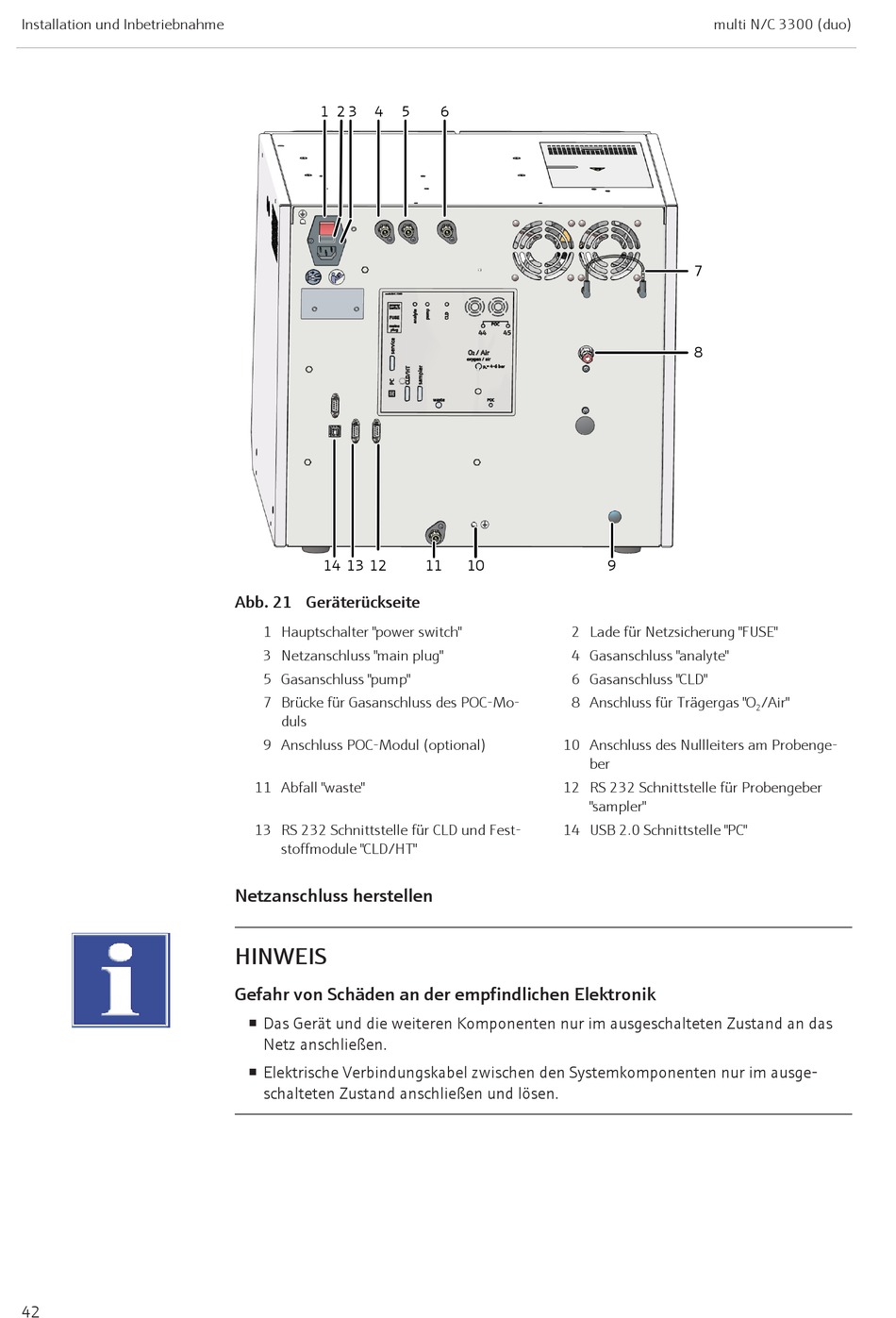

Abb. 21 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Gasanschluss "pump"
7 Brücke für Gasanschluss des POC-Mo-
duls
9 Anschluss POC-Modul (optional)
11 Abfall "waste"
13 RS 232 Schnittstelle für CLD und Fest-
stoffmodule "CLD/HT"
Netzanschluss herstellen
HINWEIS
Gefahr von Schäden an der empfindlichen Elektronik
¡ Das Gerät und die weiteren Komponenten nur im ausgeschalteten Zustand an das
Netz anschließen.
¡ Elektrische Verbindungskabel zwischen den Systemkomponenten nur im ausge-
schalteten Zustand anschließen und lösen.
6
11
10
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "analyte"
6 Gasanschluss "CLD"
8 Anschluss für Trägergas "O
10 Anschluss des Nullleiters am Probenge-
ber
12 RS 232 Schnittstelle für Probengeber
"sampler"
14 USB 2.0 Schnittstelle "PC"
multi N/C 3300 (duo)
7
8
9
/Air"
2
