Funktion und Aufbau
3.1.3
Verbrennungssystem
20
Weiterhin kommen sogenannte Fingertight-Verschraubungen zum Einsatz. Diese flan-
schlosen Fittings setzen sich aus einem Dichtkegel und einer Hohlschraube aus Kunst-
stoff zusammen. Diese Schlauchverbindungen dichten allein durch handfestes Anziehen
der Hohlschraube ab.
2
1

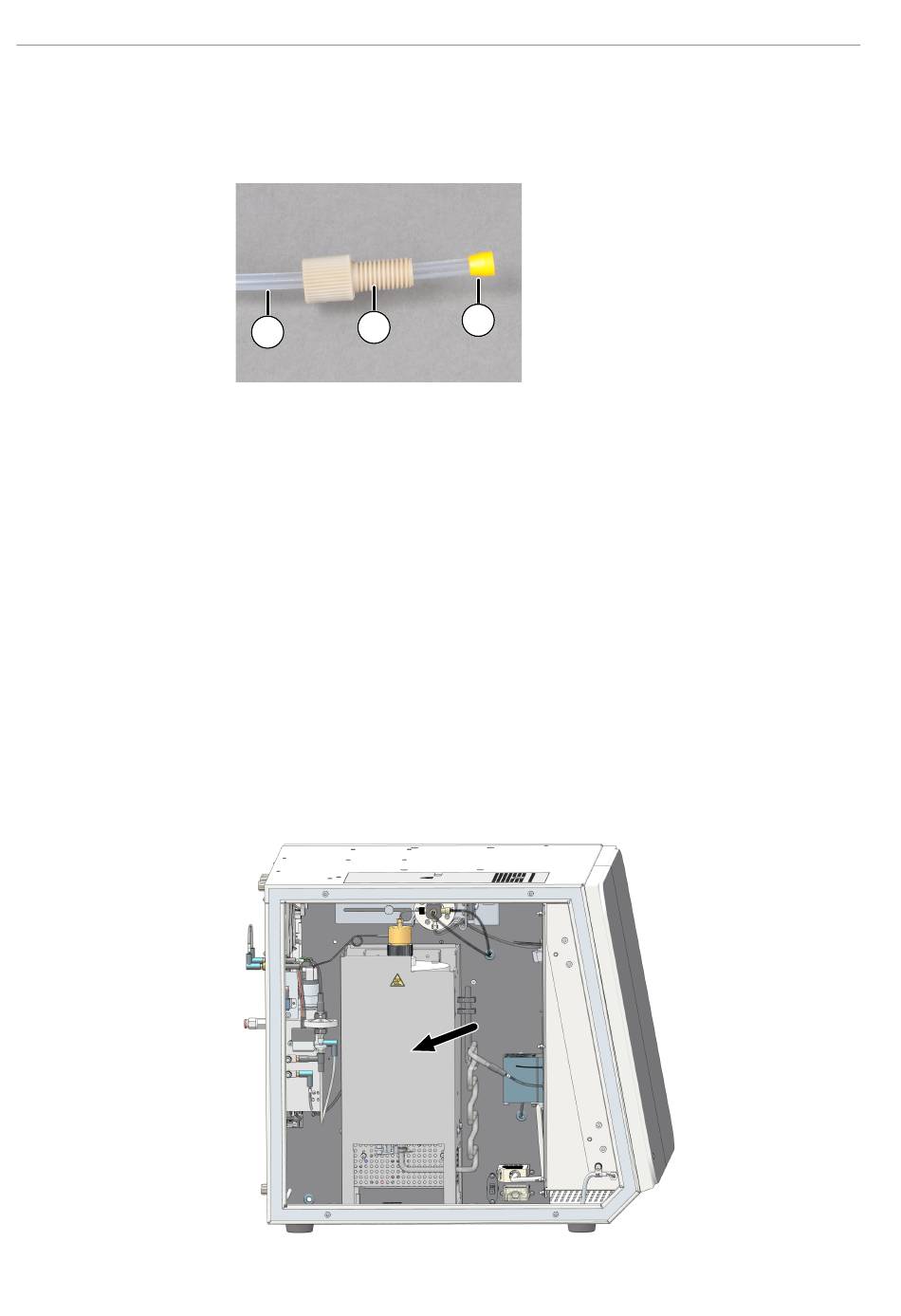

Abb. 9
Fingertight-Verschraubung
1 Schlauch
3 Dichtkegel
Das Verbrennungssystem befindet sich hinter der linken Seitenwand des Analysators.
Der Verbrennungsofen ist ein widerstandsbeheizter Senkrechtofen für Aufschlusstempe-
raturen bis 950 °C.
Das Verbrennungsrohr (Reaktor) besteht aus Quarzglas. Es wird mit Katalysator und
Hilfsstoffen gefüllt. Lässt der Katalysator in seiner Wirksamkeit nach, muss das Verbren-
nungsrohr neu gefüllt werden.
Auf die obere Öffnung des Verbrennungsrohrs wird der Ofenkopf montiert. Am unteren
Ende ist das Verbrennungsrohr über eine Gabelklemme mit der Kondensationsschlange
verbunden.
Für Lösungen mit hohem Salzgehalt empfiehlt Analytik Jena das optionale Salzkit, das
den Verschleiß deutlich reduziert. Das Kit enthält einen speziellen Ofenkopf sowie ein
Verbrennungsrohr, in welches ein Salztopf eingesetzt werden kann.
Abb. 10 Verbrennungsofen
3
2 Hohlschraube
multi N/C 3300 (duo)
