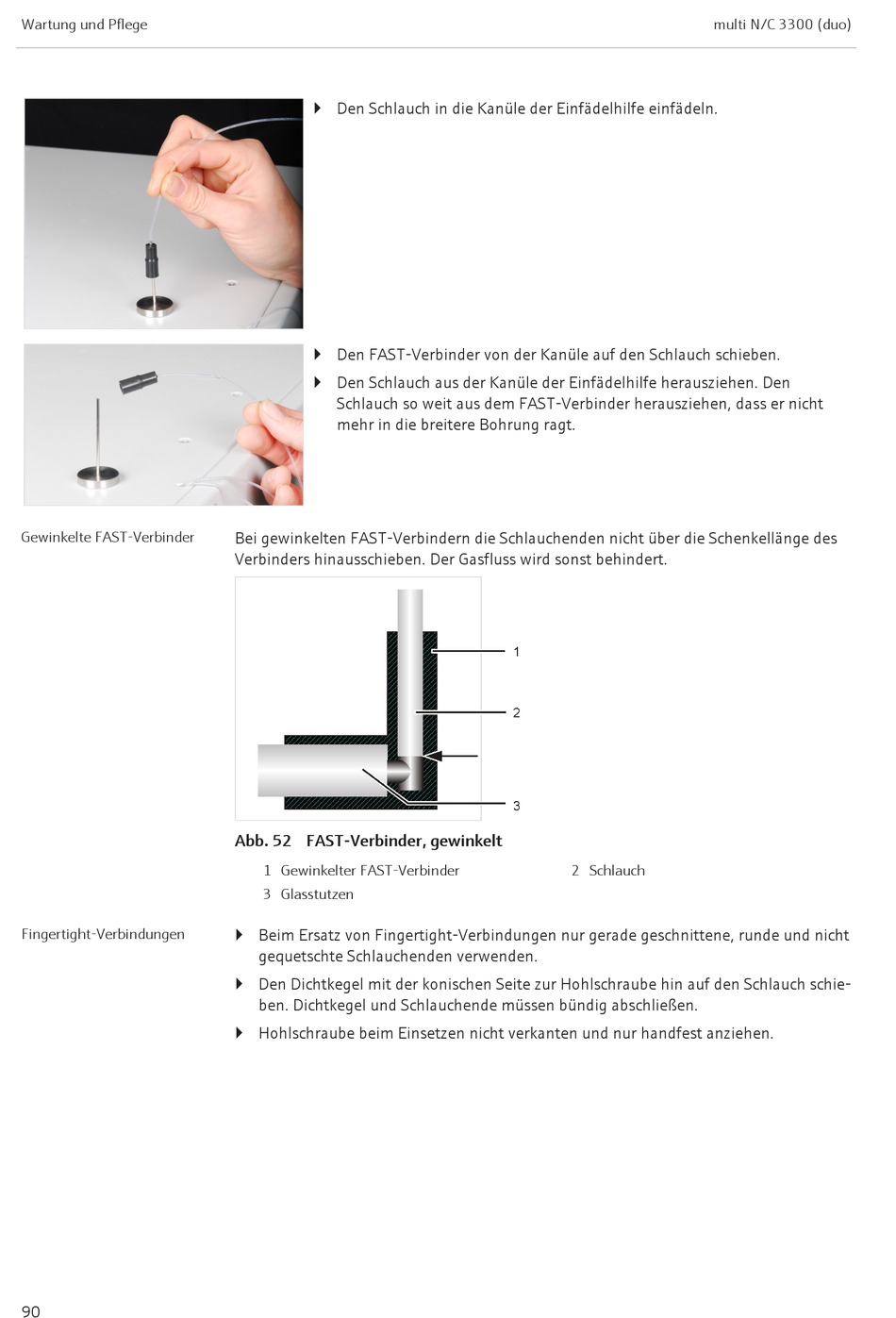

Wartung und Pflege
Gewinkelte FAST-Verbinder
Fingertight-Verbindungen
90
} Den Schlauch in die Kanüle der Einfädelhilfe einfädeln.
} Den FAST-Verbinder von der Kanüle auf den Schlauch schieben.
} Den Schlauch aus der Kanüle der Einfädelhilfe herausziehen. Den
Schlauch so weit aus dem FAST-Verbinder herausziehen, dass er nicht
mehr in die breitere Bohrung ragt.
Bei gewinkelten FAST-Verbindern die Schlauchenden nicht über die Schenkellänge des
Verbinders hinausschieben. Der Gasfluss wird sonst behindert.
Abb. 52 FAST-Verbinder, gewinkelt
1 Gewinkelter FAST-Verbinder
3 Glasstutzen
} Beim Ersatz von Fingertight-Verbindungen nur gerade geschnittene, runde und nicht
gequetschte Schlauchenden verwenden.
} Den Dichtkegel mit der konischen Seite zur Hohlschraube hin auf den Schlauch schie-
ben. Dichtkegel und Schlauchende müssen bündig abschließen.
} Hohlschraube beim Einsetzen nicht verkanten und nur handfest anziehen.
multi N/C 3300 (duo)
2 Schlauch
