Installation und Inbetriebnahme
Inbetriebnahme des Probenge-
bers
58

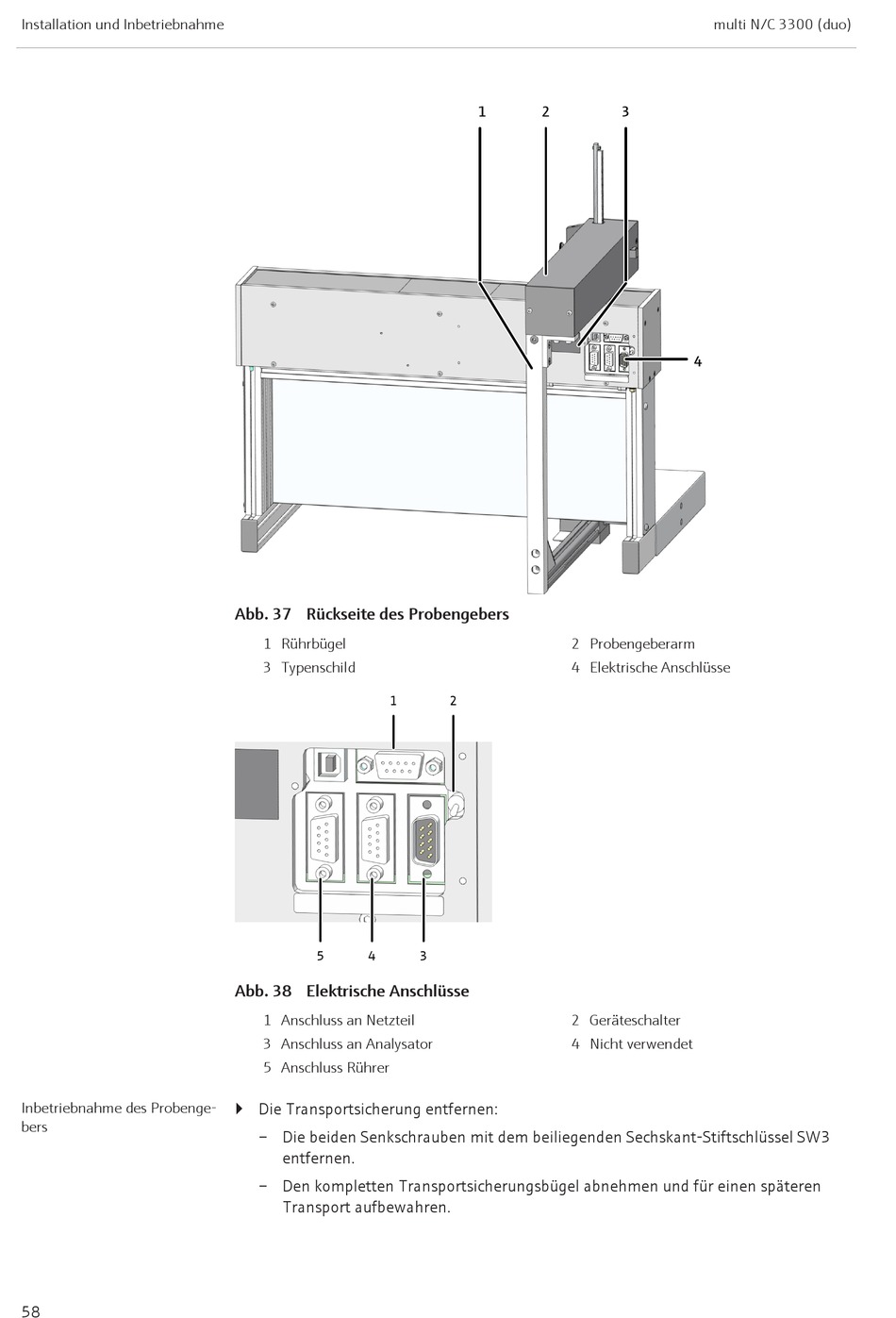

Abb. 37 Rückseite des Probengebers
1 Rührbügel
3 Typenschild
1
5
4
Abb. 38 Elektrische Anschlüsse
1 Anschluss an Netzteil
3 Anschluss an Analysator
5 Anschluss Rührer
} Die Transportsicherung entfernen:
– Die beiden Senkschrauben mit dem beiliegenden Sechskant-Stiftschlüssel SW3
entfernen.
– Den kompletten Transportsicherungsbügel abnehmen und für einen späteren
Transport aufbewahren.
1
2
2 Probengeberarm
4 Elektrische Anschlüsse
2
3
2 Geräteschalter
4 Nicht verwendet
multi N/C 3300 (duo)
3
4
