multi N/C 3300 (duo)
50
45

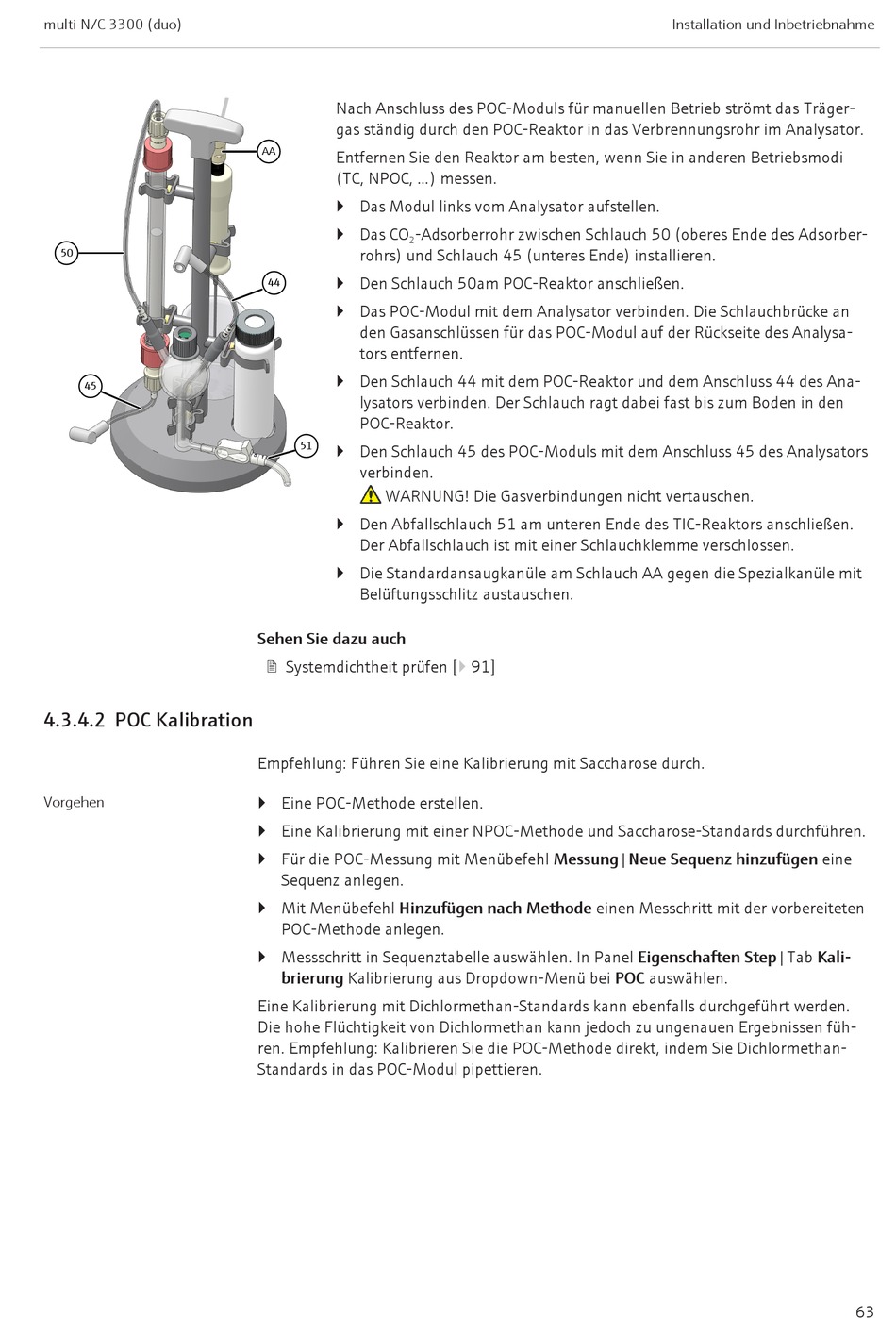

4.3.4.2 POC Kalibration
Vorgehen
Nach Anschluss des POC-Moduls für manuellen Betrieb strömt das Träger-
gas ständig durch den POC-Reaktor in das Verbrennungsrohr im Analysator.
AA
Entfernen Sie den Reaktor am besten, wenn Sie in anderen Betriebsmodi
(TC, NPOC, ...) messen.
} Das Modul links vom Analysator aufstellen.
} Das CO
-Adsorberrohr zwischen Schlauch 50 (oberes Ende des Adsorber-
2
rohrs) und Schlauch 45 (unteres Ende) installieren.
} Den Schlauch 50am POC-Reaktor anschließen.
44
} Das POC-Modul mit dem Analysator verbinden. Die Schlauchbrücke an
den Gasanschlüssen für das POC-Modul auf der Rückseite des Analysa-
tors entfernen.
} Den Schlauch 44 mit dem POC-Reaktor und dem Anschluss 44 des Ana-
lysators verbinden. Der Schlauch ragt dabei fast bis zum Boden in den
POC-Reaktor.
51
} Den Schlauch 45 des POC-Moduls mit dem Anschluss 45 des Analysators
verbinden.
WARNUNG! Die Gasverbindungen nicht vertauschen.
} Den Abfallschlauch 51 am unteren Ende des TIC-Reaktors anschließen.
Der Abfallschlauch ist mit einer Schlauchklemme verschlossen.
} Die Standardansaugkanüle am Schlauch AA gegen die Spezialkanüle mit
Belüftungsschlitz austauschen.
Sehen Sie dazu auch
2 Systemdichtheit prüfen [} 91]
Empfehlung: Führen Sie eine Kalibrierung mit Saccharose durch.
} Eine POC-Methode erstellen.
} Eine Kalibrierung mit einer NPOC-Methode und Saccharose-Standards durchführen.
} Für die POC-Messung mit Menübefehl Messung|Neue Sequenz hinzufügen eine
Sequenz anlegen.
} Mit Menübefehl Hinzufügen nach Methode einen Messchritt mit der vorbereiteten
POC-Methode anlegen.
} Messschritt in Sequenztabelle auswählen. In Panel Eigenschaften Step|Tab Kali-
brierung Kalibrierung aus Dropdown-Menü bei POC auswählen.
Eine Kalibrierung mit Dichlormethan-Standards kann ebenfalls durchgeführt werden.
Die hohe Flüchtigkeit von Dichlormethan kann jedoch zu ungenauen Ergebnissen füh-
ren. Empfehlung: Kalibrieren Sie die POC-Methode direkt, indem Sie Dichlormethan-
Standards in das POC-Modul pipettieren.
Installation und Inbetriebnahme
63
