Funktion und Aufbau
Typenschild
3.1.7
Zubehörteile
26
1 2 3
4
5
14
13
12

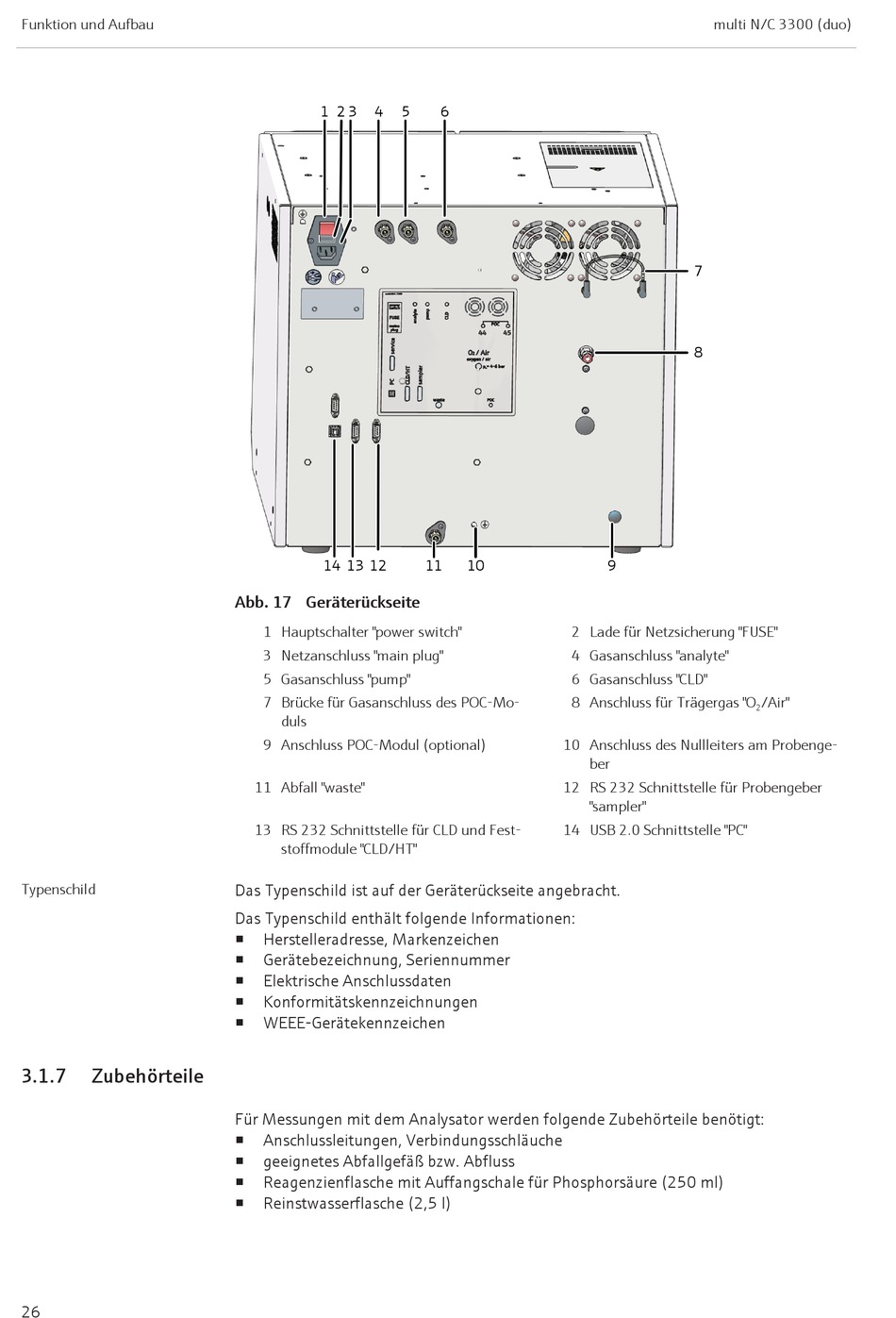

Abb. 17 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Gasanschluss "pump"
7 Brücke für Gasanschluss des POC-Mo-
duls
9 Anschluss POC-Modul (optional)
11 Abfall "waste"
13 RS 232 Schnittstelle für CLD und Fest-
stoffmodule "CLD/HT"
Das Typenschild ist auf der Geräterückseite angebracht.
Das Typenschild enthält folgende Informationen:
Herstelleradresse, Markenzeichen
¡
Gerätebezeichnung, Seriennummer
¡
¡
Elektrische Anschlussdaten
¡
Konformitätskennzeichnungen
¡
WEEE-Gerätekennzeichen
Für Messungen mit dem Analysator werden folgende Zubehörteile benötigt:
Anschlussleitungen, Verbindungsschläuche
¡
geeignetes Abfallgefäß bzw. Abfluss
¡
Reagenzienflasche mit Auffangschale für Phosphorsäure (250 ml)
¡
¡
Reinstwasserflasche (2,5 l)
6
11
10
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "analyte"
6 Gasanschluss "CLD"
8 Anschluss für Trägergas "O
10 Anschluss des Nullleiters am Probenge-
ber
12 RS 232 Schnittstelle für Probengeber
"sampler"
14 USB 2.0 Schnittstelle "PC"
multi N/C 3300 (duo)
7
8
9
/Air"
2
