multi N/C 3300 (duo)
AC
6.5

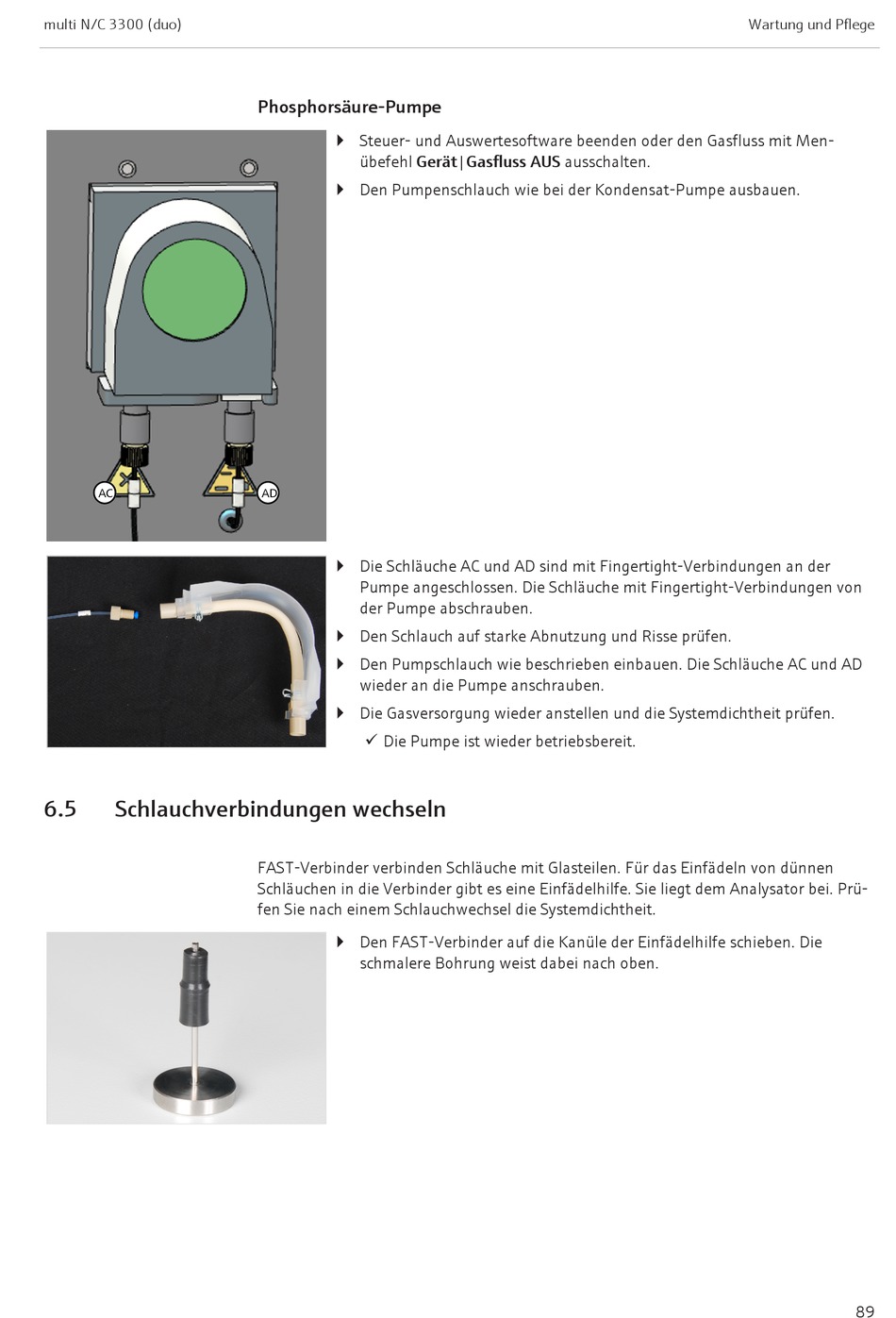

Schlauchverbindungen wechseln
Phosphorsäure-Pumpe
} Steuer- und Auswertesoftware beenden oder den Gasfluss mit Men-
übefehl Gerät|Gasfluss AUS ausschalten.
} Den Pumpenschlauch wie bei der Kondensat-Pumpe ausbauen.
AD
} Die Schläuche AC und AD sind mit Fingertight-Verbindungen an der
Pumpe angeschlossen. Die Schläuche mit Fingertight-Verbindungen von
der Pumpe abschrauben.
} Den Schlauch auf starke Abnutzung und Risse prüfen.
} Den Pumpschlauch wie beschrieben einbauen. Die Schläuche AC und AD
wieder an die Pumpe anschrauben.
} Die Gasversorgung wieder anstellen und die Systemdichtheit prüfen.
ü Die Pumpe ist wieder betriebsbereit.
FAST-Verbinder verbinden Schläuche mit Glasteilen. Für das Einfädeln von dünnen
Schläuchen in die Verbinder gibt es eine Einfädelhilfe. Sie liegt dem Analysator bei. Prü-
fen Sie nach einem Schlauchwechsel die Systemdichtheit.
} Den FAST-Verbinder auf die Kanüle der Einfädelhilfe schieben. Die
schmalere Bohrung weist dabei nach oben.
Wartung und Pflege
89
