Service
8
Austausch des Basismoduls
8.2.4 Abschließende Maßnahmen
372

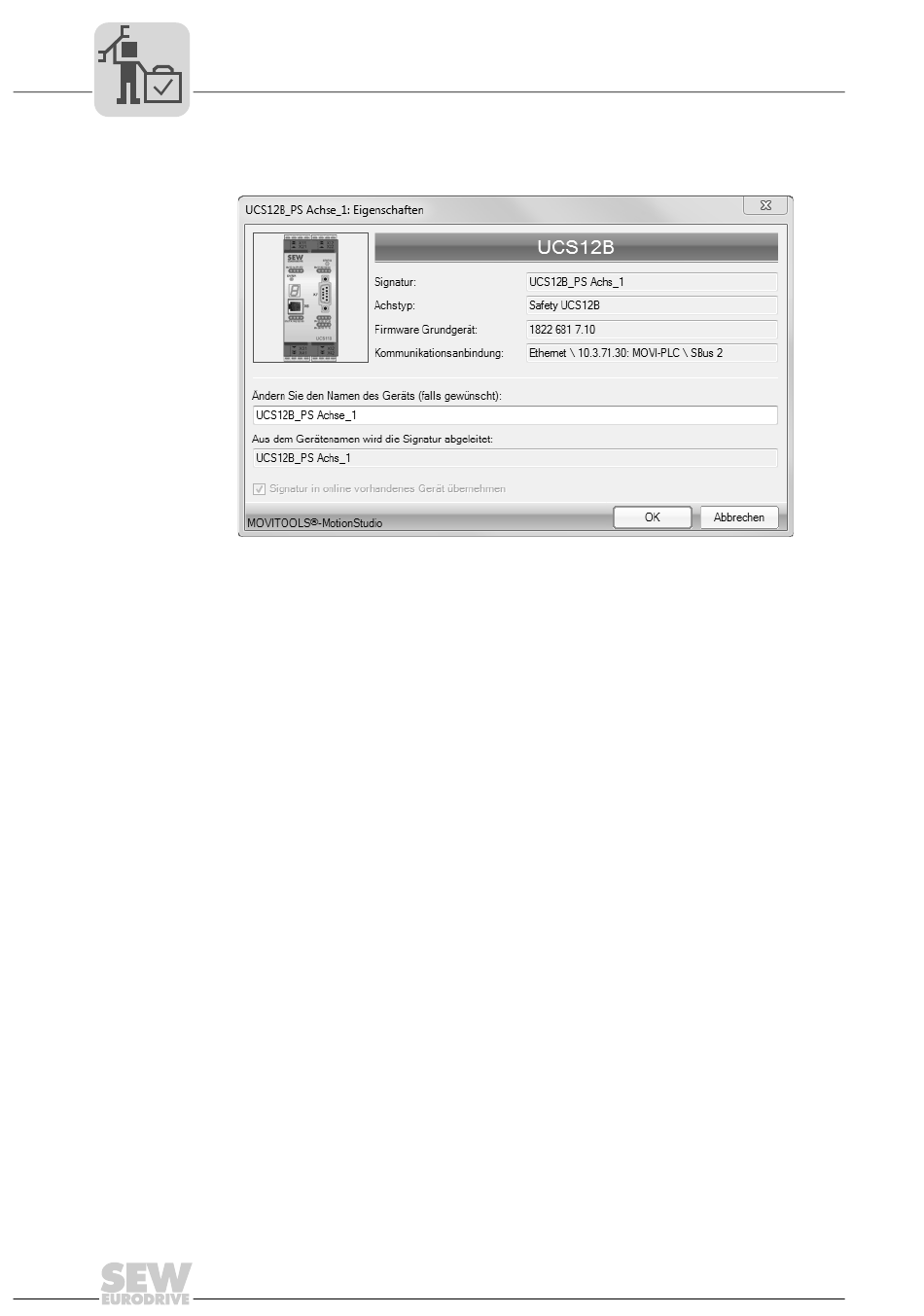

Im Fenster "UCS12B_PS_Achse_1 - Eigenschaften" können Sie nun den Namen
des Geräts ändern (siehe folgendes Bild).
5. Ziehen Sie mit Drag & Drop das auszutauschende Modul auf das Projekt. Daraufhin
werden alle Parameter des UCS..B/PS in eine Parameterdatei geladen.
6. Schalten Sie die Spannungsversorgung des Basismoduls ab.
7. Klemmen Sie alle Anschlussleitungen und Geberleitungen (an MOVISAFE
Kompakt) am Basismodul ab.
8. Demontieren Sie das Basismodul von der Normprofilschiene.
9. Montieren Sie das neue Basismodul auf die Normprofilschiene.
10.Klemmen Sie alle Geber- und Anschlussleitungen am neuen Basismodul an.
11.Lesen Sie die SBus-Adresse unter der Abdeckung des auszutauschenden Basismo-
duls UCS..B/PS ab.
12.Stellen Sie am neuen Basismodul UCS..B/PS die gleiche SBus-Adresse ein.
13.Schalten Sie die Spannungsversorgung des neuen Basismoduls ein.
14.Scannen Sie das Netzwerk um die vorhandenen Baugruppen anzuzeigen.
15.Ziehen Sie mit Drag & Drop das Modul aus dem Projekt auf das ausgetauschte Mo-
dul. Daraufhin werden alle Parameter aus der Parameterdatei in die UCS..B/PS ge-
laden.
16.Wechseln Sie den Betriebszustand von STOP nach RUN.
17.Quittieren Sie den Sicherheitsdatensatz mit der Seriennummer des neuen Geräts.
Nachdem das neue Basismodul eingebaut und konfiguriert ist, sind folgende abschlie-
ßende Maßnahmen durchzuführen:
1. Führen Sie eine Sichtprüfung durch (ordnungsgemäße Installation, vertauschte
Anschlüsse etc.)
2. Lesen Sie die CRC-Codes (3 Stück) aus dem neuen Basismodul aus. Diese müssen
identisch mit denen des Konfigurationsreports sein.
3. Tragen Sie den Übertragungszähler im Konfigurationsreport ein.
