SEW-Eurodrive MOVISAFE UCS B Serie Systemhandbuch Seite 283

Feldbusanbindung von MOVISAFE
Konfiguration der Meldekanaldaten in MOVISAFE
•
•
Systemhandbuch – MOVISAFE® UCS..B
®

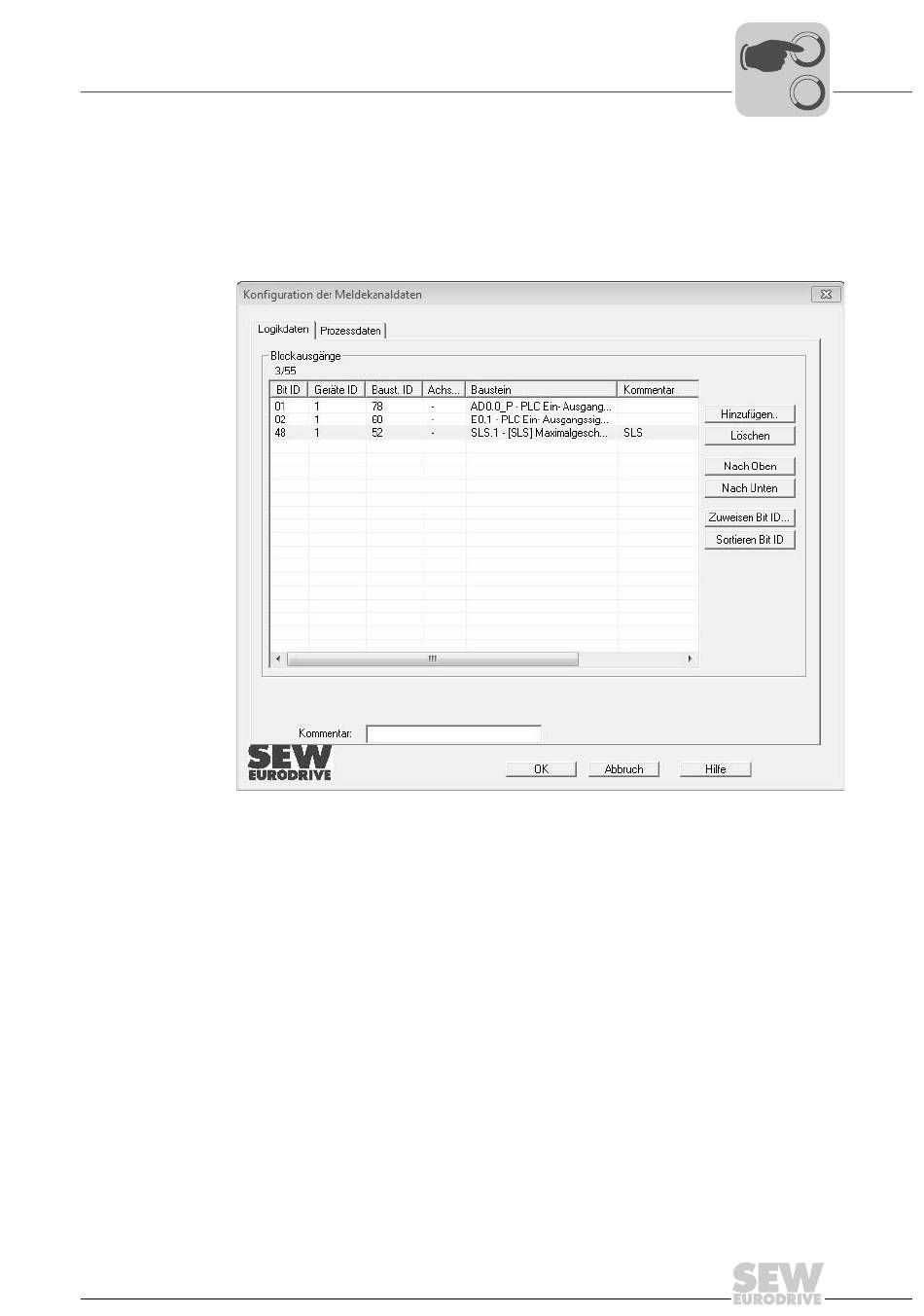

Durch das Anlegen des Moduls "Meldekanalblock" im Funktionsplan öffnet sich das
Dialogfenster "Konfiguration der Meldekanaldaten" (siehe folgendes Bild). Ge-
wünschte Logikdaten können hier für die Übertragung konfiguriert werden. Über die
Schaltfläche [Hinzufügen] können im Funktionsplan vorhandene Elemente in die Ta-
belle der Logikdaten mit Bitzuweisung übertragen werden.
Über die Registerkarte "Prozessdaten" (siehe folgendes Bild) können Sie die Über-
tragung folgender Werte aktivieren oder deaktivieren:
– Aktuelle Position
– Aktuelle Geschwindigkeit
– Aktuelle SLP Teach-In-Position
Inbetriebnahme
®
UCS..B an PROFIBUS
Config UCS
I
7
0 0
6312308747
283
