Bildrand verschwinden. Obwohl die Daten aus dem sichtbaren Bereich verschwunden
sind, werden sie in einem Pufferspeicher weiter vorgehalten und können durch Ver-
schieben der Laufleiste unter dem Grafikfenster wieder in den sichtbaren Bereich ver-
schoben werden.
HINWEIS
Während eines aktiven SCOPE-Monitors wird die Ausgabe des Prozessabbild- oder
Funktionsplan-Debugging ausgeblendet und der Diagnosetabulator des Verbindungs-
dialogs gesperrt. Diese Daten können aus Performance-Gründen nicht gleichzeitig
zur Verfügung gestellt werden.
•
•
•
Systemhandbuch – MOVISAFE® UCS..B

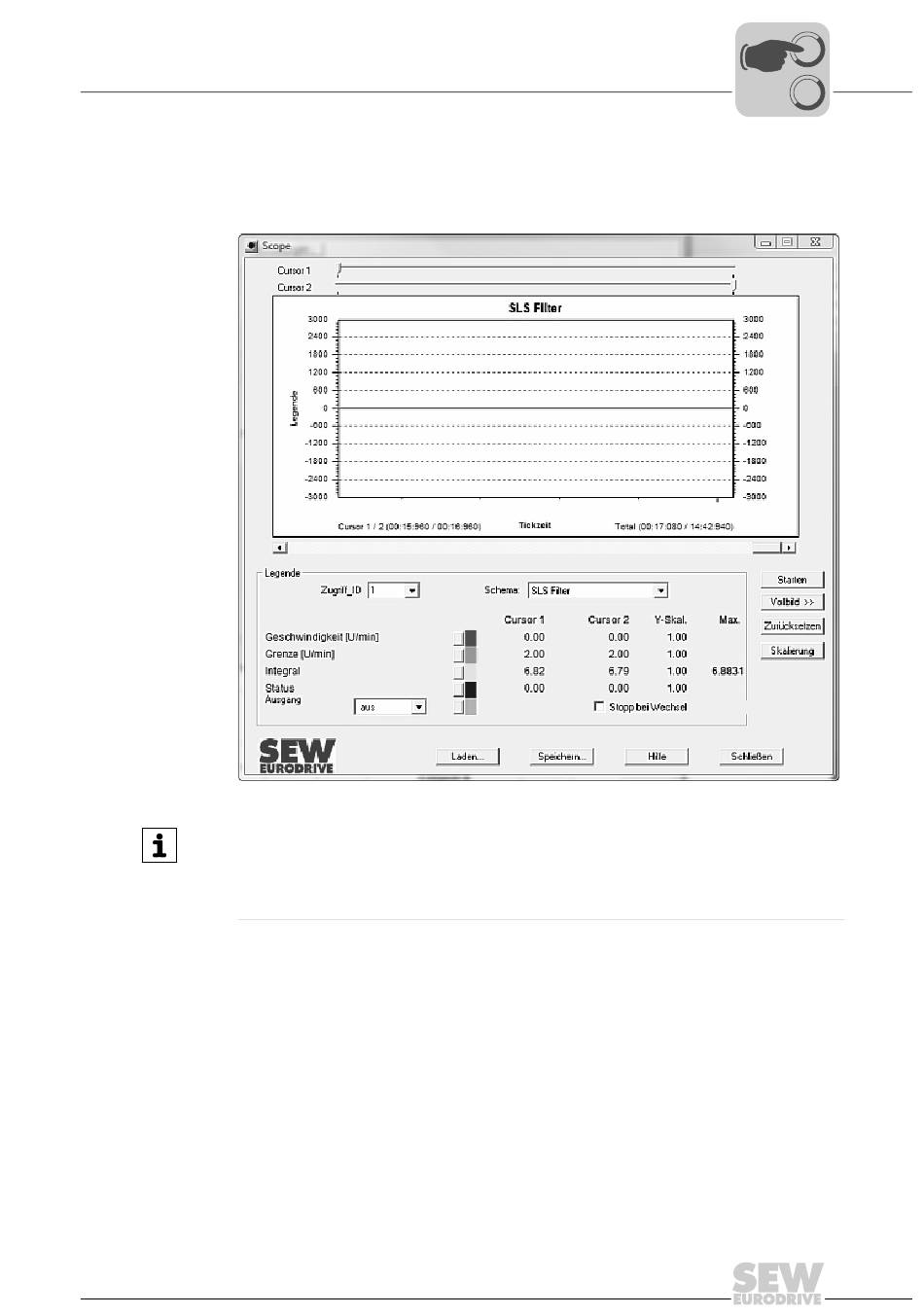

Schieberegler Cursor 1 / Cursor 2
Über diese Schieberegler stehen zwei Cursor-Positionen zum Anzeigen spezifischer
Werte des Diagramms zur Verfügung. Mit dem Verändern der Schieberegler wird
eine Anzeigelinie in der Grafik bewegt. Das SCOPE-Fenster zeigt die zu den ent-
sprechenden Cursor-Positionen gehörenden Werte in der Legende an. Weiterhin
werden die zeitlichen Zuordnungen der Cursor-Positionen angezeigt.
Schaltfläche [Skalierung]
Öffnet einen Dialog zur Skalierung der angezeigten Grafikfunktionen. Damit lassen
sich die Y-Werte der einzelnen Graphen durch einen Multiplikationsfaktor anpassen.
Diese Funktion steht nur bei aktiver Verbindung zur UCS..B zur Verfügung.
Schaltfläche [Start/Stopp]
