Projektierung mit

Gehen Sie so vor:

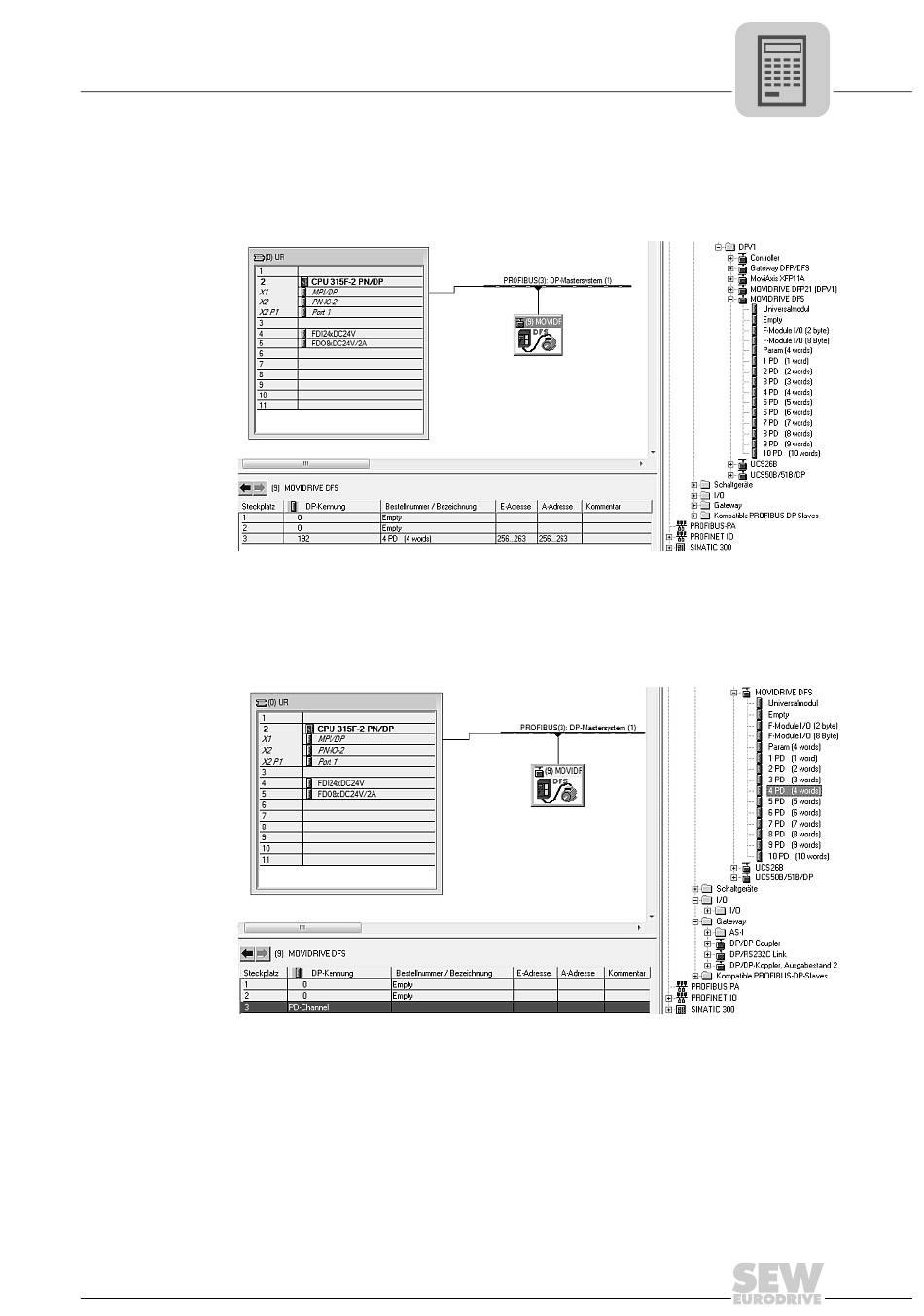

1. Fügen Sie per Drag & Drop die Anschaltbaugruppe mit dem Namen "MOVIDRIVE

2. MOVIDRIVE

3. Optional können Sie in den zyklischen Prozessdaten einen MOVILINK

Systemhandbuch – MOVISAFE® UCS..B

DFS" in die PROFIBUS-Struktur ein und geben Sie die Stationsadresse ein (siehe

folgendes Bild).

MDX61B mit Option DFS12B ist nun mit der Konfiguration 4 PD vor-

konfiguriert. Zum Ändern der PD-Konfiguration müssen Sie das Modul 4 PD auf dem

Steckplatz 3 löschen. Fügen Sie danach per Drag & Drop aus dem Ordner

"MOVIDRIVE DFS" ein anderes PD-Modul (z. B. die maximale Konfiguration 10 PD)

am Steckplatz 3 ein (siehe folgendes Bild).

kanal projektieren (siehe folgendes Bild). Löschen Sie dazu am Steckplatz 2 das

Modul "Empty" und ersetzen es per Drag & Drop durch das Modul "Param (4 words)"

(siehe folgendes Bild).

Projektierung

Projektierung des PROFIBUS
