Diagnoseinformationen
Für die InterBus-S-Systemdiagnose werden auf der Frontblende verschiedene Diagnoseinfor-
mationen über LEDs und eine dreistellige 7-Segmentanzeige bereitgestellt.

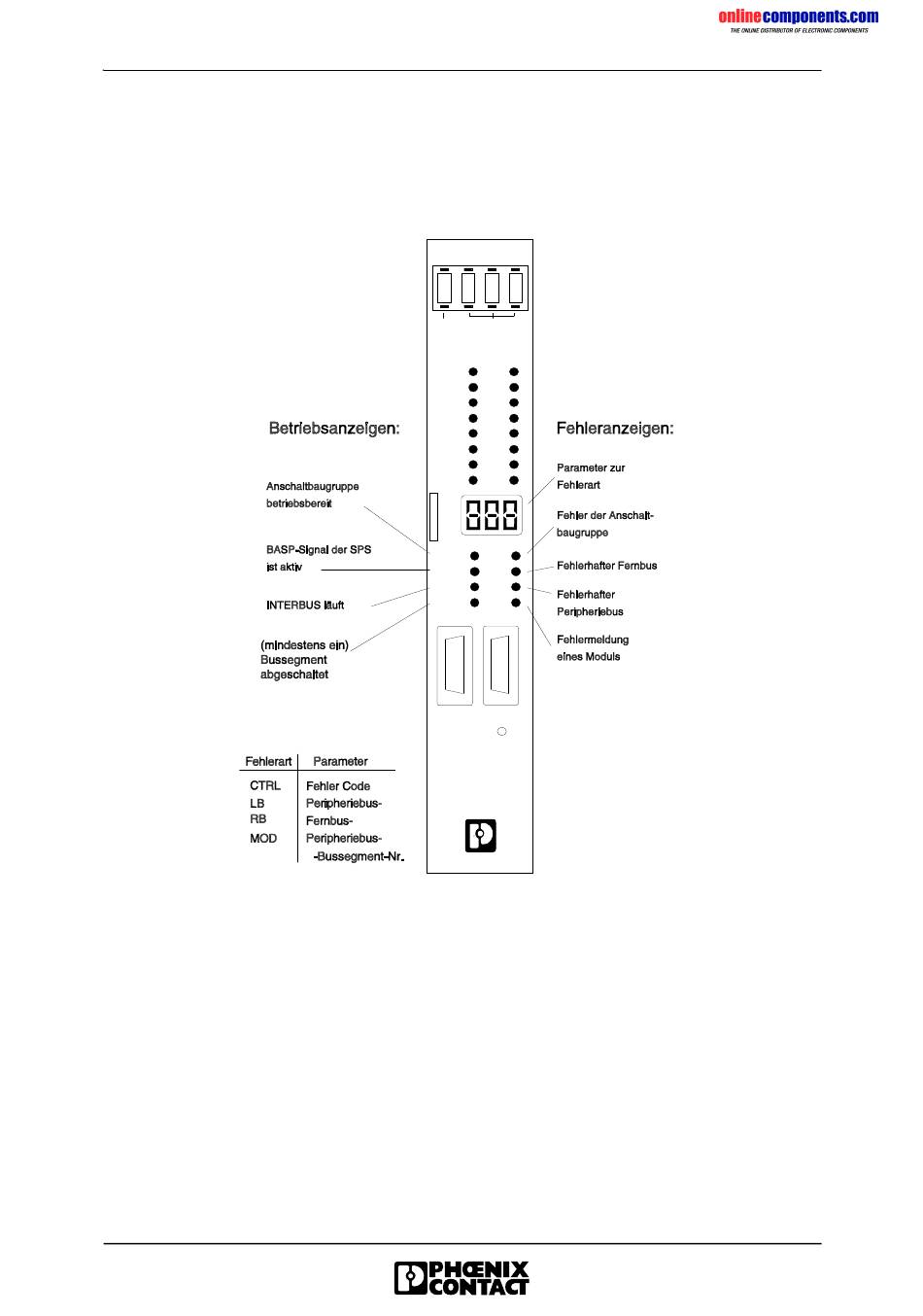

Bild 1: Betriebs- und Fehleranzeigen auf der Frontblende
5003BC06
Ergänzende Hinweise (Januar 1996)
0 1 3 4
MODE
ADDRESS
BYTE
n
n+1
8/0
0/0
9/1
1/1
10/2
2/2
11/3
3/3
12/4
4/4
13/5
5/5
14/6
6/6
15/7
7/7
READY
CTRL
BASP
RB
RUN
LB
BSA
MOD
X2
X3
REMOTE
RS 232
RESET
5003B401
5
