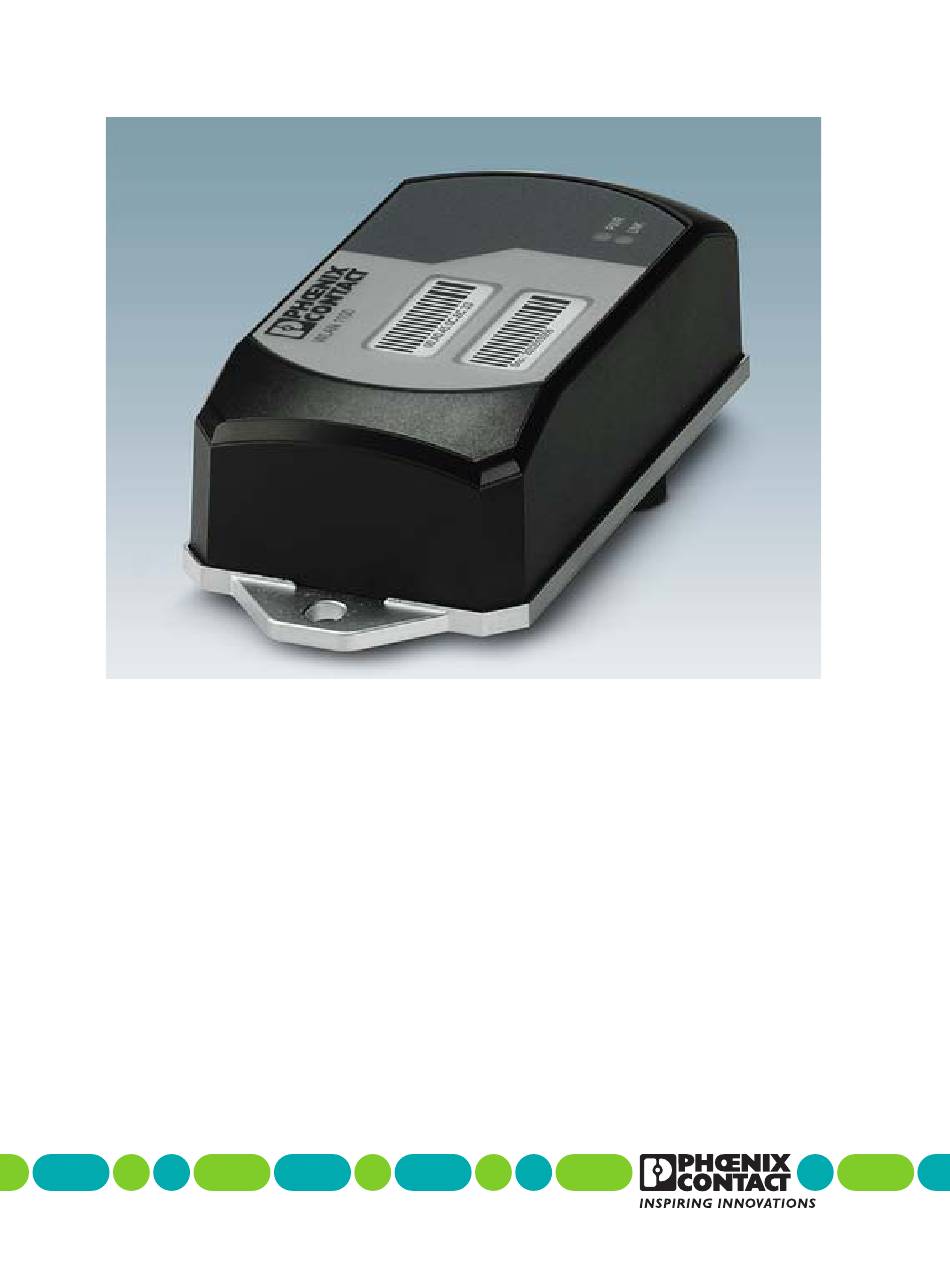

- Seite 1 Installation und Inbetriebnahme der FL WLAN 1000/2000 Produktfamilie Anwenderhandbuch...
- Seite 2 UM DE FL WLAN 1000/2000 Installation und Inbetriebnahme, Revision 00 2019-09-04 Dieses Handbuch ist gültig für: Bezeichnung Artikel-Nr. FL WLAN 1100 2702534 FL WLAN 1101 2702538 FL WLAN 2100 2702535 FL WLAN 2101 2702540 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
-
Seite 3: Inhaltsverzeichnis
Genereller Ablauf der Inbetriebnahme ..........24 4.1.3 IP-Adresse per BootP (mit IPAssign) zuweisen ........25 4.1.4 Vergabe der IP-Adresse mit IPAssign.exe ...........25 4.1.5 Rücksetzen auf Werkseinstellungen ............27 Technische Daten ........................29 Technische Daten....................29 Bestelldaten......................32 Verzeichnisanhang ........................35 Abbildungsverzeichnis..................35 Tabellenverzeichnis.....................37 3 / 40 109064_de_00 PHOENIX CONTACT... - Seite 4 FL WLAN 1000/2000 4 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 5: Zu Ihrer Sicherheit
Bei Einsatz im Außenbereich halten Sie die zugelassenen Betriebstemperaturen des Funk- moduls ein. Das Gerät ist für die Montage im geschützten Außenbereich (z.B. unter einem Vordach) geeignet. Direkte Sonneneinstrahlung kann das Gerät überhitzen und dauerhaft beschädigen. 5 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 6: Veränderungen Des Produkts
Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefährden oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact. Sicherheits- und Installationshinweise VORSICHT: Störanfälligkeit der medizinischen Geräte Dieses Gerät strahlt Hochfrequenzenergie im ISM-Frequenzbereich (Industrial, Scienti-... -
Seite 7: Industrial Security
Fernwartungszugriffe, Firewalls etc.) gegen unbefugte Netzwerkzugriffe. Sie stellen Phoenix Contact sowie die mit der Phoenix Contact GmbH & Co. KG, Flachs- marktstraße 8, 32825 Blomberg gemäß §§ 15 ff. AktG verbundenen Unternehmen (im Fol- genden gemeinsam „Phoenix Contact“ genannt) von allen Ansprüchen Dritter auf erstes Anfordern frei, die aufgrund einer nicht dem Einsatzzweck entsprechenden Verwendung entstehen. - Seite 8 FL WLAN 1000/2000 8 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 9: Technische Beschreibung

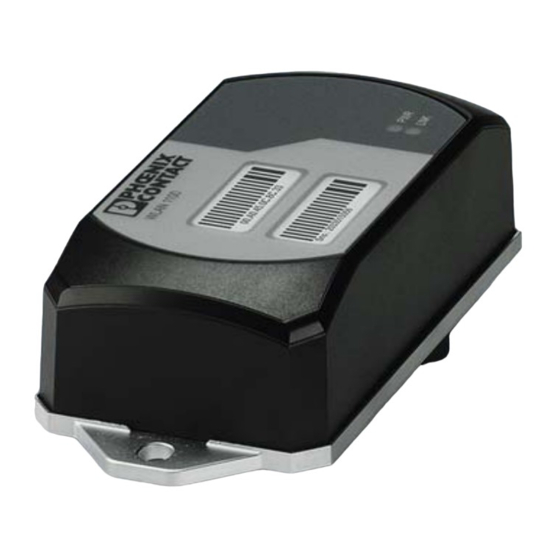

Extrem robustes Gehäuse, Stoßfest nach IK08 – Betrieb als WLAN Access Point, Client oder Repeater – Unterstützung der WLAN 802.11 Standards a, b, g und n – Betrieb im 2.4 GHz- und 5 GHz-Band Bild 2-1 FL WLAN 110x/210x 9 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 10: Produktvarianten
Betrieb der Geräte. Weitere Länderzulassungen sind auf Anfrage möglich. Hiermit erklärt Phoenix Contact, dass sich das vorliegende Funksystem in Übereinstim- mung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die EU- Konformitätserklärung finden Sie im Bereich "Download"... -
Seite 11: Fl Wlan 1101/2101
L'exploitation est autorisée aux deux conditions suivantes: l'appareil ne doit pas produire de brouillage, et l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. 11 / 40 109064_de_00 PHOENIX CONTACT... - Seite 12 Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps. Ce transmetteur ne doit pas etre place au meme endroit ou utilise simultanement avec un autre transmetteur ou antenne. 12 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 13: Firmware
Technische Beschreibung Firmware Weitere Hinweise zur Firmware der Geräte finden Sie im separaten Handbuch unter pho- enixcontact.net/products 13 / 40 109064_de_00 PHOENIX CONTACT... - Seite 14 FL WLAN 1000/2000 14 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 15: Montage / Antennenkonfiguration
Status- und Diagnose-LEDs Ethernet-Anschluss im RJ45-Format mit 100 MBit/s Anschlüsse für Versorgungsspannung und einen digitalen Eingang über COMBICON Zwei integrierte WLAN-Antennen 3.1.1 Gehäuseabmessungen Das Außenaufbaumaß der Geräte FL WLAN 110x und FL WLAN 210x ist 62,8 mm*36,5 mm*113,2 mm (Breite*Höhe*Tiefe). 15 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 16: Elektrischer Anschluss
Empfehlenswert ist ein Kabel mit einem Querschnitt von 0,75 mm und einer Trapez- oder Vierkant gekrimpten Aderendhülse mit einer Länge von 10 mm. Verwenden Sie jedenfalls die passenden Leiterquerschnitte bzw. Aderendhülsen, um ei- nen festen Sitz des Kabels zu gewährleisten. 16 / 40 PHOENIX CONTACT 109064_de_00... -
Seite 17: Anschlussdaten Des Steckers
Falls dies nicht möglich ist, stellen Sie einen niederohmigen Mas- seanschluss (Funktionserde) des Schirmes des Ethernet-Kabels sicher. FL WLAN 110x und FL WLAN 210x: Erden Sie die Grundplatte des Geräts über die Verbin- dung der Befestigungsschrauben zu einer geerdeten Metalloberfläche (Funktionserde FE). 17 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 18: Montage Des Geräts Auf Einer Ebenen Fläche
(M6) auf der Fläche arretieren. Beachten Sie bei Verwendung dieser zusätzlichen Ver- schraubung auf die Dichtigkeit des gesamten Systems. Sie können das Gerät in allen Einbaulagen verbauen. Bild 3-4 Montage auf ebener Fläche 3.1.3.1 Bohrschablone Bild 3-5 Bohrschablone 18 / 40 PHOENIX CONTACT 109064_de_00... -
Seite 19: Montage Des Geräts Mit Kabeldurchführung Und Dichtung
Wenn das Gerät nicht direkt auf einem Schaltschrank montiert ist, verwenden Sie den Ad- apter FL M32 ADAPTER (Nr. 2702544) zur Abdichtung. Verwenden Sie in diesem Fall als Verbinder für das Ethernet-Kabel z. B. die Artikel 1421126, 1413163 oder vergleichbare RJ45-Steckverbinder. 19 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 20: Handhabung Des Fl M32 Adapter
Berücksichtigen Sie Folgendes bei der Montage des Geräts: Damit das Gerät die Abstrahlung des WLAN-Signals über die eingebauten Antennen gewährleisten kann, dürfen Sie das Gerät nicht innerhalb von Schaltschränken oder anderen metallischen Ge- häusen verbauen. 20 / 40 PHOENIX CONTACT 109064_de_00... -
Seite 21: Montageabstand Zu Seitlichen Leitenden Flächen
Das Gerät mit seinen internen Antennen sollte sich nach Möglichkeit nicht zu dicht an lei- tenden Gegenständen befinden. Wenn möglich halten Sie einen Abstand von mehr als 100 mm ein. Kleinere Abstände können zu Beeinträchtigung in der Abstrahlung führen. 21 / 40 109064_de_00 PHOENIX CONTACT... - Seite 22 FL WLAN 1000/2000 22 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 23: Inbetriebnahme Und Konfiguration
Das Gerät zeigt über die LEDs die folgenden Informationen an. Weitere Diagnosemöglich- keiten sind über das CLI oder das Web-based Management zugänglich. Tabelle 4-1 Bedeutung der Diagnose- und Statusanzeigen Bez. Farbe Funktion Access Point Client grün (ein) Versorgungsspannung liegt an WLAN WLAN-Interface deaktiviert 23 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 24: Genereller Ablauf Der Inbetriebnahme
Alle Einstellungen der Parameter auf dem Gerät können Sie über Weboberfläche oder Commend Linke Interface (CLI) konfigurieren. Mehr Informationen dazu finden Sie im se- paraten Handbuch „Konfiguration der FL WLAN 1000/2000Produktfamilie“ unter phoenix- contact.net/products. 24 / 40 PHOENIX CONTACT 109064_de_00... -
Seite 25: Ip-Adresse Per Bootp (Mit Ipassign) Zuweisen
Die Schaltflächen des Programms passen sich an die landesspezifischen Einstellungen an. Auf dem Startbildschirm wird die IP-Adresse des PCs angezeigt. Dies hilft in den weiteren Schritten bei der Adressierung des Geräts. • Wählen Sie auf die Schaltfläche „Weiter“. 25 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 26: Fenster „Ip Address Request Listener
MAC-Adresse des ausgewählten Geräts – IP-Parameter des ausgewählten Geräts (IP-Adresse, Subnetzmaske und Gateway-Adresse) – Eventuelle fehlerhafte Einstellungen Bild 4-2 Fenster „Set IP Address“ mit fehlerhaften Einstellungen • Passen Sie die IP-Parameter an Ihre Gegebenheiten an. 26 / 40 PHOENIX CONTACT 109064_de_00... -
Seite 27: Rücksetzen Auf Werkseinstellungen
Wenn Sie die IP-Adressvergabe beenden wollen: • Wählen Sie die Schaltfläche „Fertig stellen“. 4.1.5 Rücksetzen auf Werkseinstellungen Das Gerät verfügt über einen digitalen Eingang. Dieser digitale Eingang am Gerät dient aus- schließlich dem Rücksetzen des Geräts auf Werkseinstellungen. 27 / 40 109064_de_00 PHOENIX CONTACT... -
Seite 28: Anschluss Der Versorgungsspannung Und Resets An Der Unterseite Des Geräts
Dazu muss der digitale Eingang mit einer Spannung in Höhe der Betriebs- spannung versorgt werden. Die Betriebsspannung muss für mindestens 5 Sekunden am di- gitalen Eingang anliegen. Danach wird das Gerät auf Werkseinstellungen zurückgesetzt und neu gestartet. 28 / 40 PHOENIX CONTACT 109064_de_00... -
Seite 29: Technische Daten
660 hPa bis 1080 hPa, bis 3500 m üNN Einbaulage beliebig Verbindung zur Schutzerde durch Gehäuseunterteil oder zusätzliche Verschraubung Konfiguration Web-based Management über http oder https, SNMPv2/v3, CLI via Telnet/SSH, Passwort geschützt Verschmutzungsgrad Überspannungskategorie keine Gewicht 340 g 29 / 40 109064_de_00 PHOENIX CONTACT... - Seite 30 Quality of Service (QoS) Sicherheit 802.11i, WPA PSK, WPA2, AES, TKIP, MAC-Filter Schnittstellen Ethernet-Schnittstelle RJ45 Anzahl Anschlussformat RJ45-Buchse am Gerät, Autonegotiation und Autocrossing Datenübertragungsrate 10/100 MBit/s Segmentlänge 100 m Vergabe der IP-Adresse BootP Funkschnittstelle 30 / 40 PHOENIX CONTACT 109064_de_00...
- Seite 31 1bis 11 802.11ng 2 bis 10 4 bis 8 802.11a 36 bis 165 802.11na 36 bis 64 100 bis 165 38 bis 62 102 bis 159 Sicherheit Sicherheitsmechanismen 802.11i, WPA PSK, WPA2, AES, TKIP, MAC-Filter 31 / 40 109064_de_00 PHOENIX CONTACT...
-
Seite 32: Bestelldaten
Access Point, FCC-Zulassung, Einsatz nur in den USA und Kanada FL WLAN 2101 2702540 RJ45-Steckverbinder, Schutzart: IP20, Polzahl: 8, 1 GBit/s, CAT5 (IEC CUC-IND-C1ZNI-S/R4IE8 1421607 11801:2002), Material: Zink-Druckguss, Anschlussart: IDC-Schnellan- schluss, Anschlussquerschnitt: AWG 26-24, Kabelabgang: gerade 32 / 40 PHOENIX CONTACT 109064_de_00... - Seite 33 Patchkabel, CAT 5, vorkonfektioniert, 7,5 m lang, 10 Stück FL CAT5 PATCH 7,5 28 32 61 6 Patchkabel, CAT 5, vorkonfektioniert, 10,0 m lang, 10 Stück FL CAT5 PATCH 10 28 32 62 9 33 / 40 109064_de_00 PHOENIX CONTACT...
- Seite 34 FL WLAN 1000/2000 34 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 35: Verzeichnisanhang
Bild 4-2: Fenster „Set IP Address“ mit fehlerhaften Einstellungen .....26 Bild 4-3: Fenster „Assign IP Address“ ...............27 Bild 4-4: Anschluss der Versorgungsspannung und Resets an der Unter- seite des Geräts ..................28 Kapitel 5 Anhang A 35 / 40 109064_de_00 PHOENIX CONTACT... - Seite 36 FL WLAN 1000/2000 36 / 40 PHOENIX CONTACT 109064_de_00...
-
Seite 37: Tabellenverzeichnis
Kapitel 1 Kapitel 2 Tabelle 2-1: Produktvarianten..................10 Kapitel 3 Tabelle 3-1: Anschlussdaten des Steckers..............17 Tabelle 3-2: Pinbelegung von RJ45-Steckern ............17 Kapitel 4 Tabelle 4-1: Bedeutung der Diagnose- und Statusanzeigen ........23 Kapitel 5 Anhang A 37 / 40 109064_de_00 PHOENIX CONTACT... - Seite 38 FL WLAN 1000/2000 38 / 40 PHOENIX CONTACT 109064_de_00...
