2 Technische Beschreibung
2.6.2
Betrieb im Zentral- und Erweiterungsgerät
Die Konfiguration der Anschaltbaugruppe zum Einsatz in einem Zentralgerät oder einem
Erweiterungsgerät stellen Sie mit dem Jumper J1 ein.

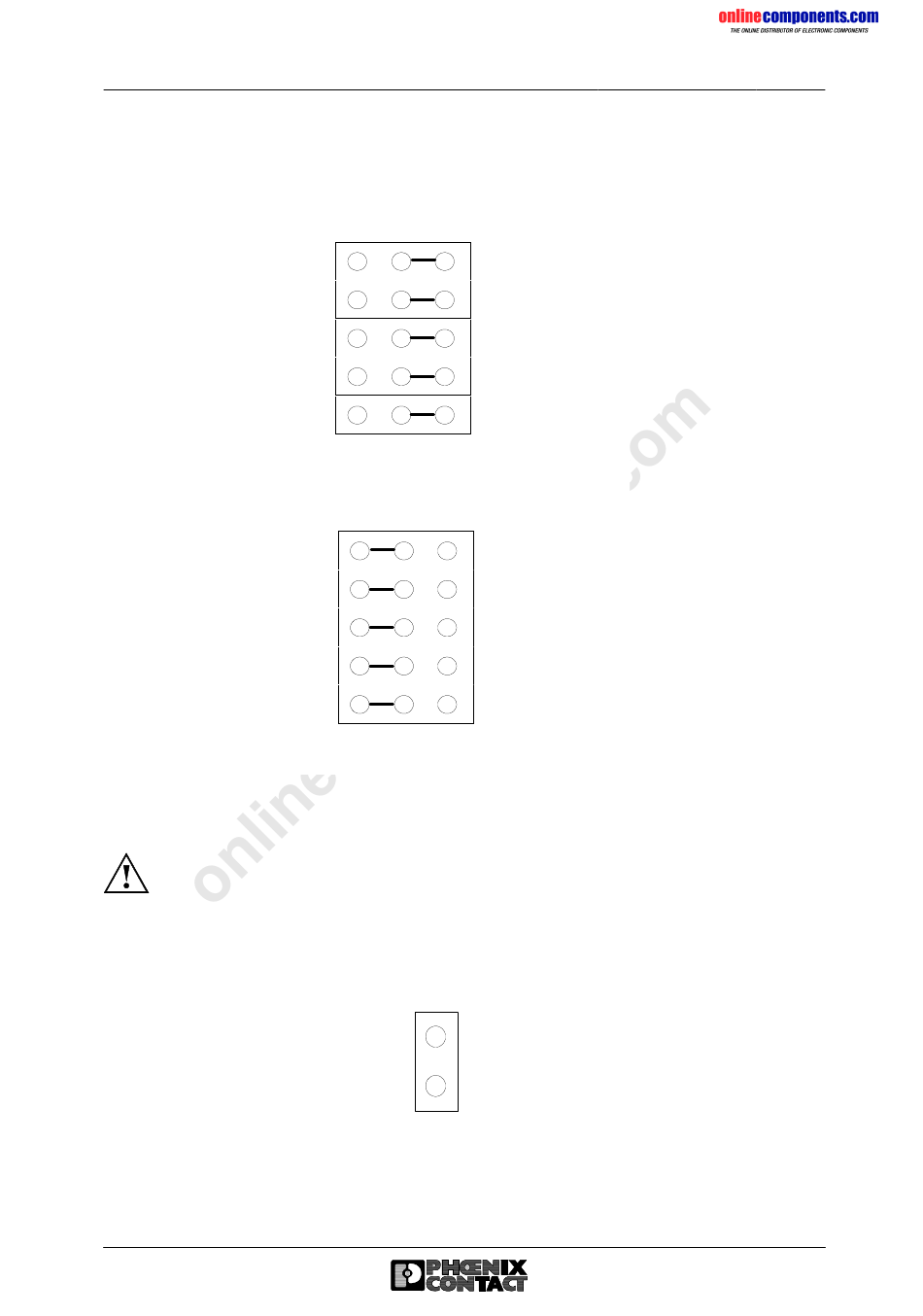

Bild 2-11: Jumper J 1 setzt den Einsatz im Zentral- oder Erweiterungsgerät fest
Die gezeigten Einstellungen müssen unbedingt eingehalten werden. Gemischte
(wechselweise) Verbindungen sind nicht zulässig!
Konfigurationsjumper zum Master (Steuerung)
2-20
EG
ZG
1
2
3
4
5
Auslieferungszustand: AG
1
2
3
4
5
Einstellung : EG
(Erweiterungsgerät)
J9
Bild 2-12: Jumper J 9 im Auslieferungszustand
A 8
A 9
A 10
A 11
EG
/ AG
(Zentralgerät)
A 8
A 9
A 10
A 11
EG
/ AG
5003A206
5003A227
PN5003B
