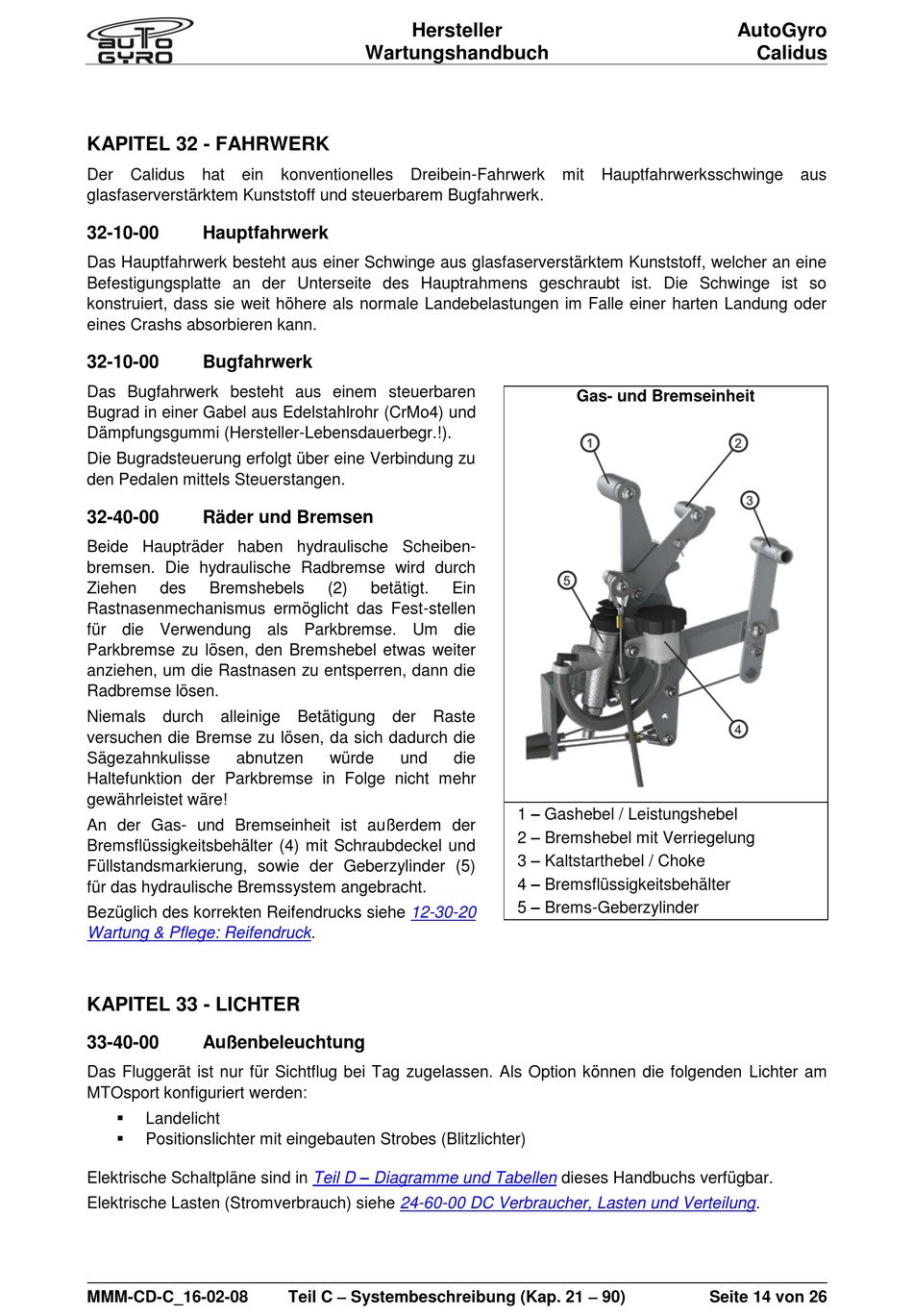

KAPITEL 32 - FAHRWERK
Der
Calidus
hat
ein
glasfaserverstärktem Kunststoff und steuerbarem Bugfahrwerk.
32-10-00
Hauptfahrwerk
Das Hauptfahrwerk besteht aus einer Schwinge aus glasfaserverstärktem Kunststoff, welcher an eine
Befestigungsplatte an der Unterseite des Hauptrahmens geschraubt ist. Die Schwinge ist so
konstruiert, dass sie weit höhere als normale Landebelastungen im Falle einer harten Landung oder
eines Crashs absorbieren kann.
32-10-00
Bugfahrwerk
Das Bugfahrwerk besteht aus einem steuerbaren
Bugrad in einer Gabel aus Edelstahlrohr (CrMo4) und
Dämpfungsgummi (Hersteller-Lebensdauerbegr.!).
Die Bugradsteuerung erfolgt über eine Verbindung zu
den Pedalen mittels Steuerstangen.
32-40-00
Räder und Bremsen
Beide Haupträder haben hydraulische Scheiben-
bremsen. Die hydraulische Radbremse wird durch
Ziehen
des
Bremshebels
Rastnasenmechanismus ermöglicht das Fest-stellen
für die Verwendung als Parkbremse. Um die
Parkbremse zu lösen, den Bremshebel etwas weiter
anziehen, um die Rastnasen zu entsperren, dann die
Radbremse lösen.
Niemals
durch alleinige
versuchen die Bremse zu lösen, da sich dadurch die
Sägezahnkulisse
abnutzen
Haltefunktion der Parkbremse in Folge nicht mehr
gewährleistet wäre!
An der Gas- und Bremseinheit ist außerdem der
Bremsflüssigkeitsbehälter (4) mit Schraubdeckel und
Füllstandsmarkierung, sowie der Geberzylinder (5)
für das hydraulische Bremssystem angebracht.
Bezüglich des korrekten Reifendrucks siehe
Wartung & Pflege:
Reifendruck.
KAPITEL 33 - LICHTER
33-40-00
Außenbeleuchtung
Das Fluggerät ist nur für Sichtflug bei Tag zugelassen. Als Option können die folgenden Lichter am
MTOsport konfiguriert werden:
Landelicht
Positionslichter mit eingebauten Strobes (Blitzlichter)
Elektrische Schaltpläne sind in
Elektrische Lasten (Stromverbrauch) siehe
MMM-CD-C_16-02-08
Hersteller
Wartungshandbuch
konventionelles
Dreibein-Fahrwerk
(2)
betätigt.
Ein
Betätigung
der
Raste
würde
und
die
12-30-20
Teil D – Diagramme und Tabellen
24-60-00 DC Verbraucher, Lasten und
Teil C – Systembeschreibung (Kap. 21 – 90)
mit
Hauptfahrwerksschwinge
Gas- und Bremseinheit
1 – Gashebel / Leistungshebel
2 – Bremshebel mit Verriegelung
3 – Kaltstarthebel / Choke
4 – Bremsflüssigkeitsbehälter
5 – Brems-Geberzylinder
dieses Handbuchs verfügbar.
Verteilung.
AutoGyro
Calidus
aus
Seite 14 von 26
