7 | Elektrische Installation
7.3.3 GPIO (General Purpose Input / Output)
Line1 und Line2 sind GPIOs und können sowohl Input, wie auch Output sein.
Input: (0 ... .0.8 V low, 2.0 ... 30 V high).
Output:(0 ... .0.4 V low, 2.4 ... 3.3 V high), @ 1 mA load (high) / 50 mA sink (low)
HINWEIS
Überspannung, Unterspannung oder Verpolung können zu Defekten führen!
Die General Purpose IOs (GPIOs) sind nicht potentialfrei und haben keine Überspannungsab-
schaltung. Falsche Verdrahtung, Überspannung, Unterspannung oder Verpolung kann zu De-
fekten innerhalb der Elektronik führen.
GPIO-Stromversorgung VCC: 3,3 V DC
Lastwiderstand für TTL-High-Level: ca. 2,7 kΩ
Die GPIOs sind in den Werkseinstellungen der Kamera als Input konfiguriert. Sie müssen mit
GPIO_GND verbunden werden, wenn sie nicht verwendet werden oder nicht als Output konfi-
guriert sind. Die Konfiguration als Output per Default (gespeichert in einem User Set) ist mög-
lich.
68

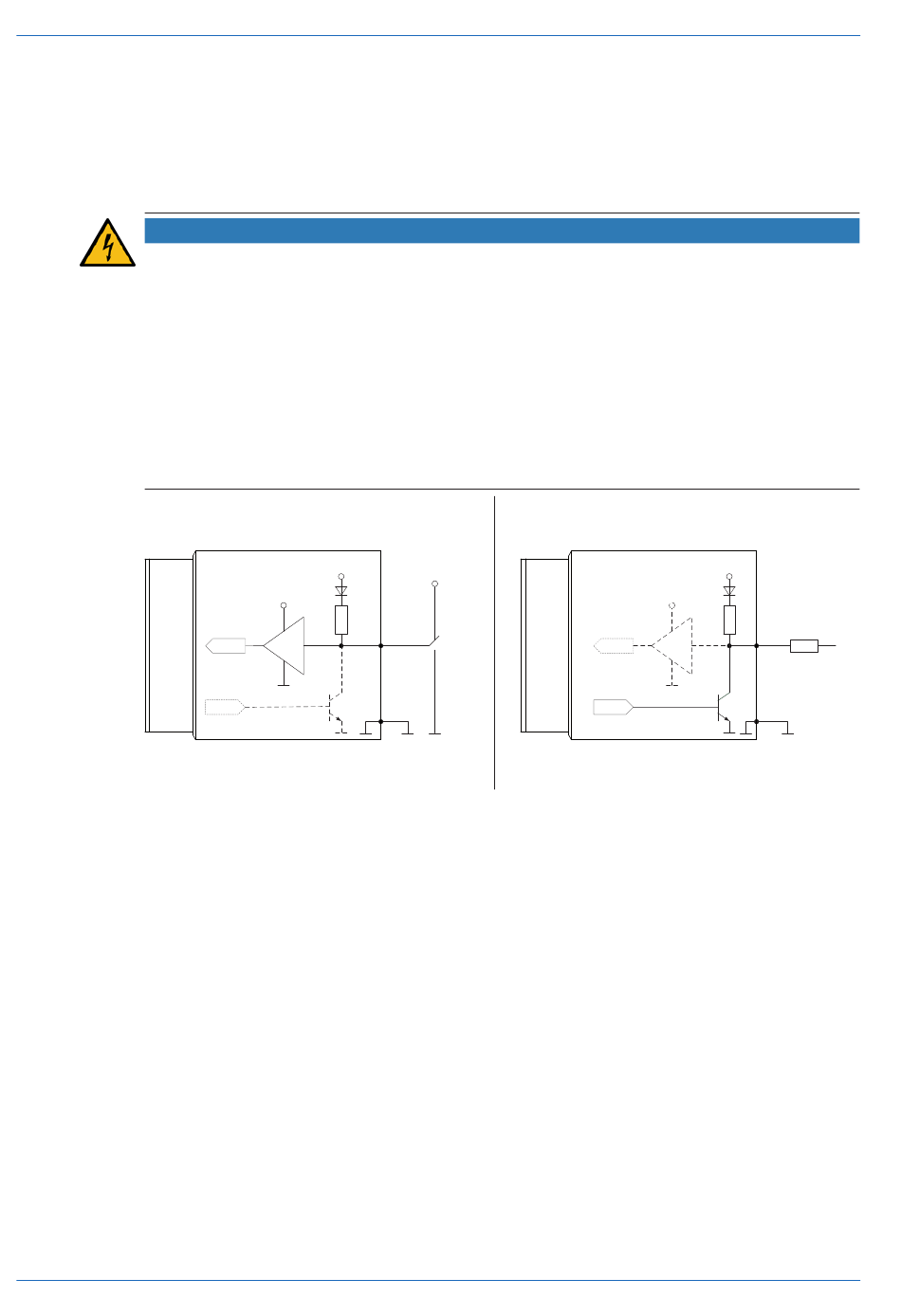

Input
3.3 V
300
Ω
FPGA
FPGA
Betriebsanleitung
High:
2.0 V .. 30 V
GPIO
Pin 1 / 8
Low:
0 V .. 0.8 V
GND GPIO
Pin 7
VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2 | V1.3
Output
3.3 V
300
Ω
GPIO
Pin 1 / 8
FPGA
I sink max.
= 50 mA
FPGA GND GPIO
Pin 7
Baumer
High:
2.4 .. 3.3 V
Low:
0 V .. 0.4 V
