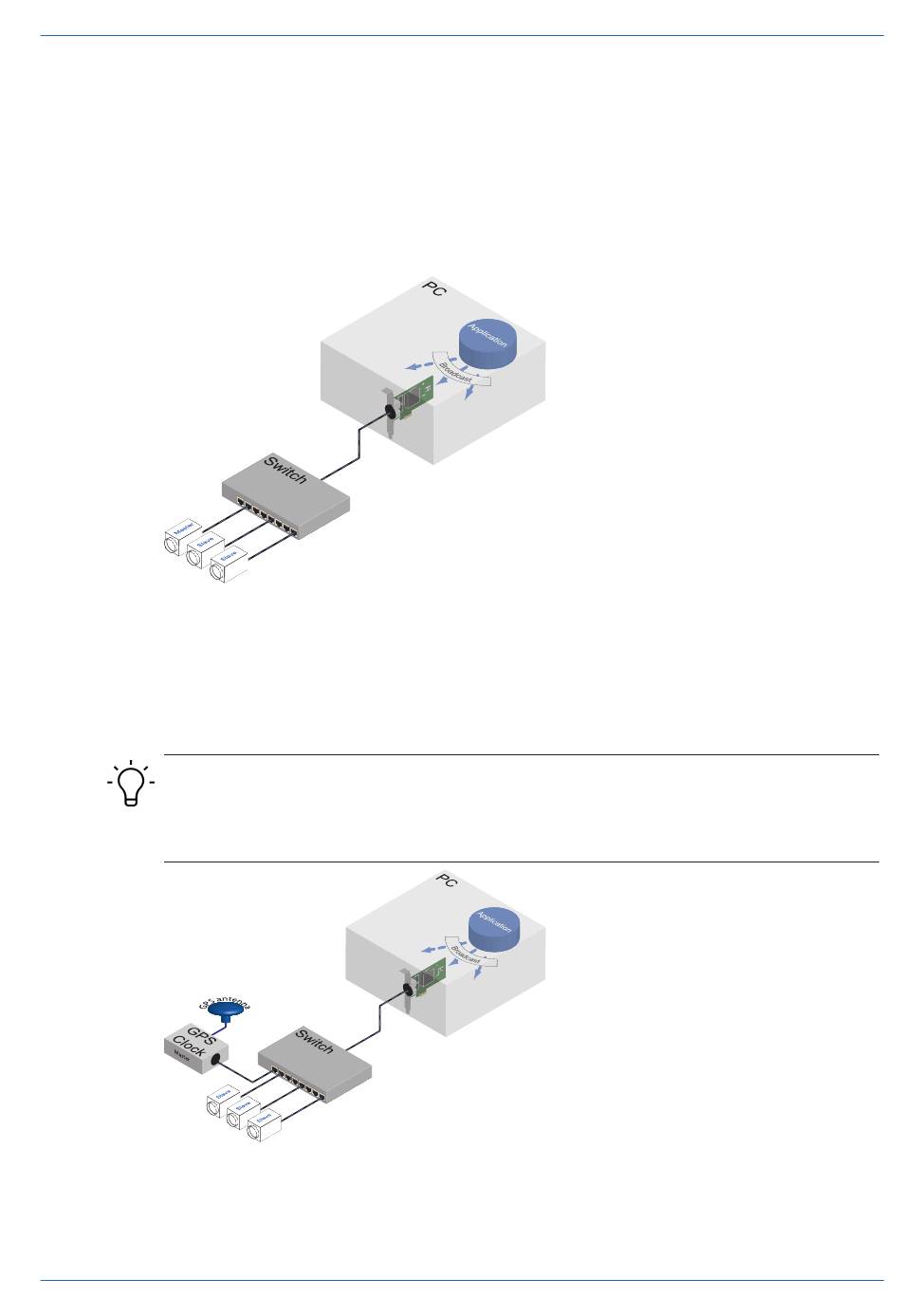

Netzwerktopologie ohne GPS Glock
Um eine PTP-Synchronisierung zwischen mehreren Kameras zu erreichen, müssen sich alle
Kameras im selben Netzwerk/Subnetz befinden. Der IEEE 1588-Master-Clock-Algorithmus
wählt eine Kamera als Master Clock aus. Jede Kamera synchronisiert sich auf diese Master
Clock.
Diese Einschränkung ist darauf zurückzuführen, dass die Hardware der Netzwerkkarten derzeit
nicht in der Lage ist, PTP-Sync-Multicast-Pakete zwischen den Anschlüssen innerhalb der er-
forderlichen 1 μs weiterzuleiten.
Netzwerktopologie mit GPS-Uhr
Die Kameras können mit einem GPS-Timer synchronisiert werden, so dass eine Synchronisie-
rung in Echtzeit möglich ist. Konfigurieren Sie PtpMode auf allen Kameras auf Slave oder Auto.
Bei Auto wählt der IEEE 1588-Master-Clock-Algorithmus die GPS-Uhr als Master Clock. Jede
Kamera synchronisiert sich mit der GPS-Master Clock.
INFO
Um eine zuverlässige Synchronisation zu gewährleisten, muss die GPS-Master Clock mit einem
Sync-Intervall zwischen 0.5 s und 2 s konfiguriert werden (gemäß dem Standard-PTP-Profil für
die Verwendung mit dem Delay-Request-Response-Mechanismus).
