5.6 Austausch des Filters
In Farbkameras ist ein Filter eingebaut. Dieser Filter kann zu Einschränkungen bei der Anwend-
barkeit des Sensors für bestimmte Anwendungen führen.
Gehen Sie wie folgt vor, um den Filter auszutauschen.
HINWEIS
Staub auf optischen Oberflächen
Vermeiden Sie die Verschmutzung des Filters, des Sensors und des Objektivs durch Staub und
Schwebstoffe!
Führen Sie den Filterwechsel in einem staubfreien Raum mit sauberem Werkzeug durch!

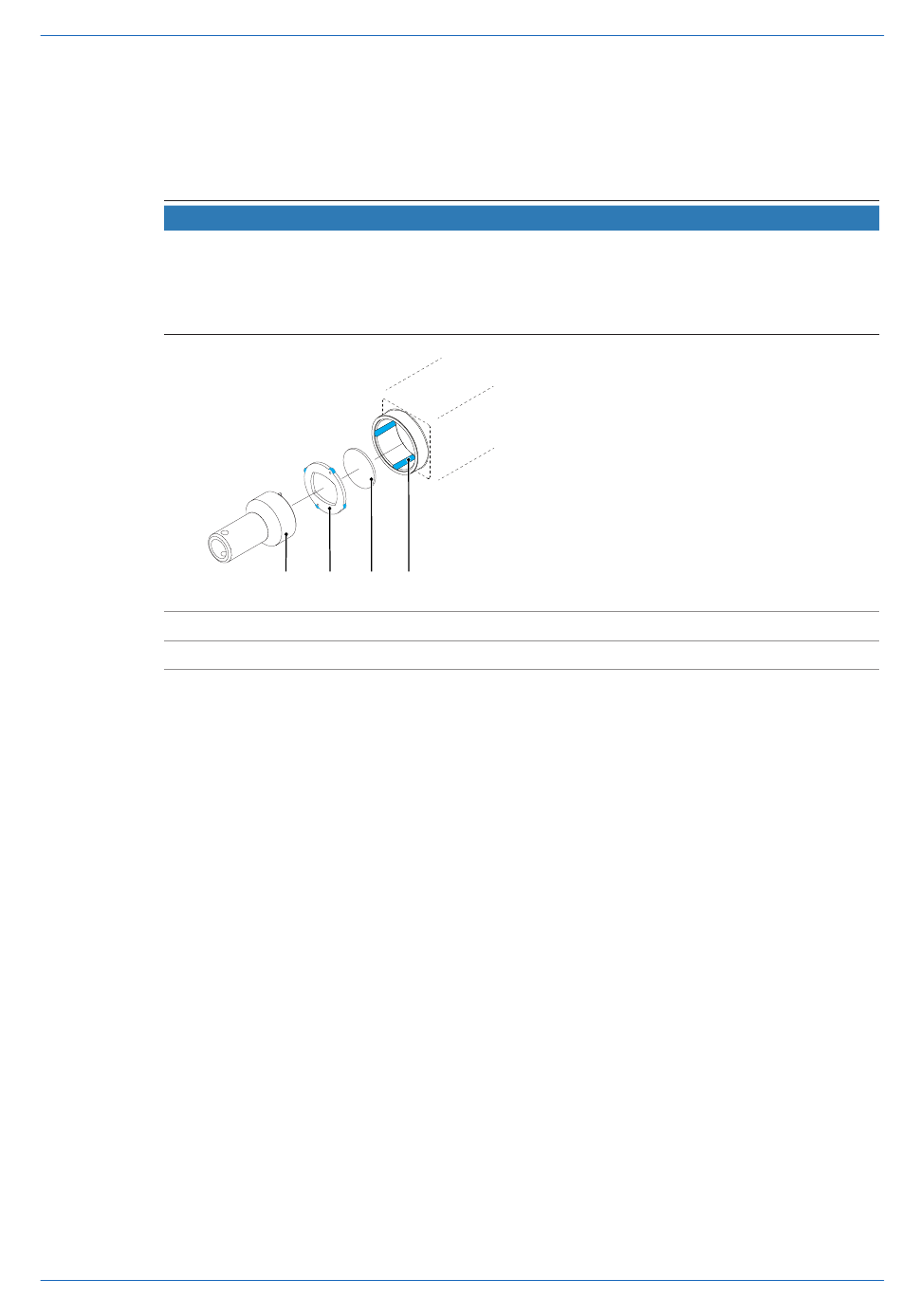

1 Montagewerkzeug
3 Filter
Vorgehen:
a) Führen Sie das Montagewerkzeug (1) in die Sensoröffnung ein. Stecken Sie die beiden Stif-
te am vorderen Ende in die Aufnahmebohrungen des Filterhalters (2).
b) Drehen Sie den Filterhalter (2), bis die Führungsnasen in den Führungsnuten (4) zu sehen
sind.
c) Nehmen Sie den Filterhalter (2) heraus.
d) Entfernen Sie vorsichtig den vorhandenen Filter (3). Berühren Sie dabei nicht den Sensor!
e) Setzen Sie den neuen Filter in die Sensoröffnung ein.
f) Setzen Sie den Filterhalter (2) wieder ein.
g) Drehen Sie den Filterhalter (2), bis die Führungsnasen nicht mehr in den Führungsnuten (4)
zu sehen sind.
V1.3 | VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2
1 2 3 4
2 Filterhalter
4 Führungsnuten
