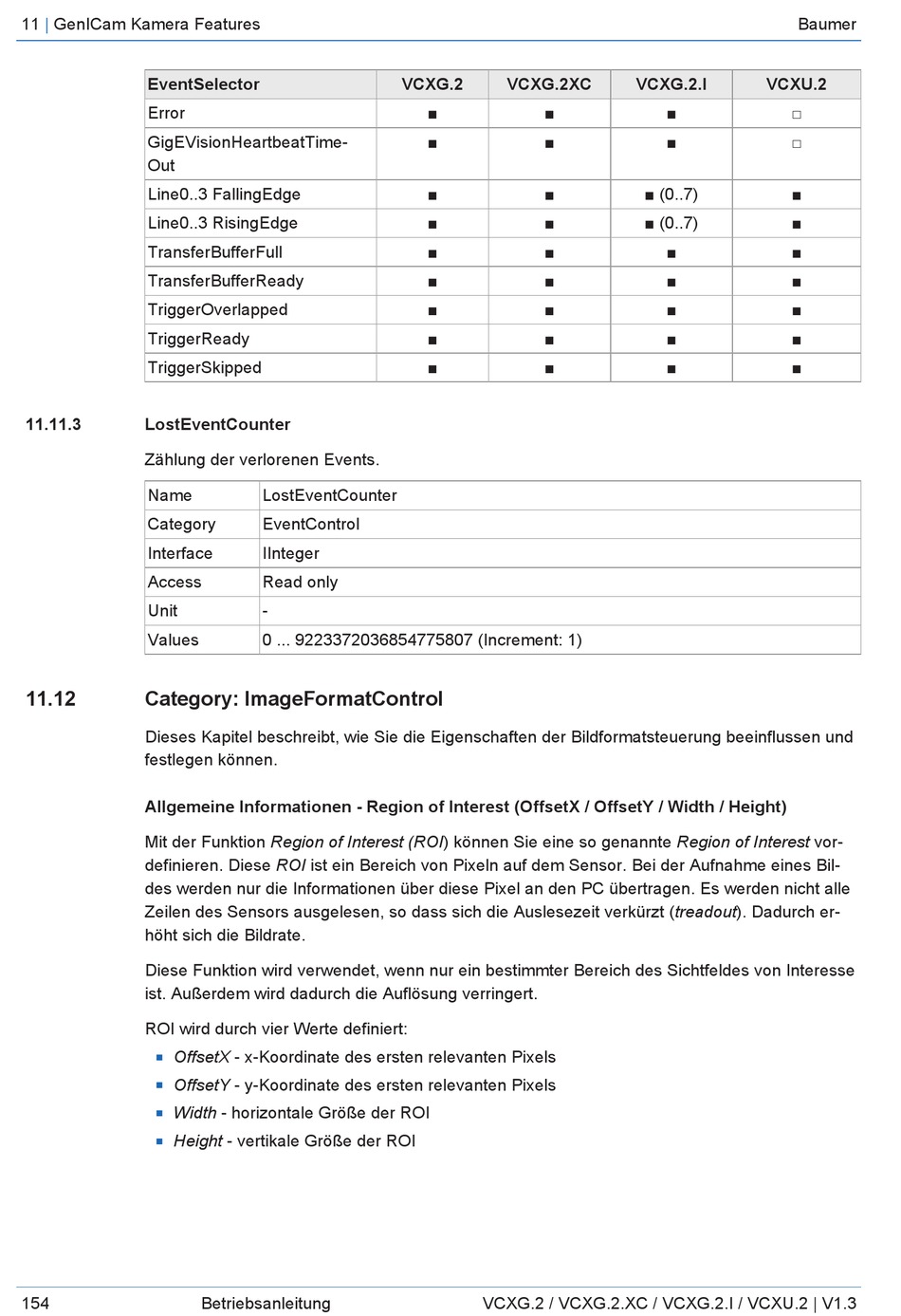

Baumer VCXG.2.XC Betriebsanleitung Seite 154

11 | GenICam Kamera Features
EventSelector
Error
GigEVisionHeartbeatTime-
Out
Line0..3 FallingEdge
Line0..3 RisingEdge
TransferBufferFull
TransferBufferReady
TriggerOverlapped
TriggerReady
TriggerSkipped
11.11.3 LostEventCounter
Zählung der verlorenen Events.
Name
Category
Interface
Access
Unit
Values
11.12 Category: ImageFormatControl
Dieses Kapitel beschreibt, wie Sie die Eigenschaften der Bildformatsteuerung beeinflussen und
festlegen können.
Allgemeine Informationen - Region of Interest (OffsetX / OffsetY / Width / Height)
Mit der Funktion Region of Interest (ROI) können Sie eine so genannte Region of Interest vor-
definieren. Diese ROI ist ein Bereich von Pixeln auf dem Sensor. Bei der Aufnahme eines Bil-
des werden nur die Informationen über diese Pixel an den PC übertragen. Es werden nicht alle
Zeilen des Sensors ausgelesen, so dass sich die Auslesezeit verkürzt (treadout). Dadurch er-
höht sich die Bildrate.
Diese Funktion wird verwendet, wenn nur ein bestimmter Bereich des Sichtfeldes von Interesse
ist. Außerdem wird dadurch die Auflösung verringert.
ROI wird durch vier Werte definiert:
OffsetX - x-Koordinate des ersten relevanten Pixels
n
OffsetY - y-Koordinate des ersten relevanten Pixels
n
Width - horizontale Größe der ROI
n
Height - vertikale Größe der ROI
n
154
LostEventCounter
EventControl
IInteger
Read only
-
0 ... 9223372036854775807 (Increment: 1)
Betriebsanleitung
VCXG.2 VCXG.2XC
■ ■
■ ■
■ ■
■ ■
■ ■
■ ■
■ ■
■ ■
■ ■
VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2 | V1.3
Baumer
VCXG.2.I VCXU.2
■ □
■ □
■ (0..7) ■
■ (0..7) ■
■ ■
■ ■
■ ■
■ ■
■ ■
