5 | Montage
5.7 Modulares Tubesystem (bitte separat bestellen)
Zum Schutz des Objektivs, stehen für bestimmt Kameramodelle verschiedene Modulare Tube-
systeme zur Verfügung.
INFO
Zum Schutz des Objektivs und der Kamera, können für bestimmt Kameramodelle weiterhin ver-
schiedene Gehäuse bestellt werden.
Vorgehen:

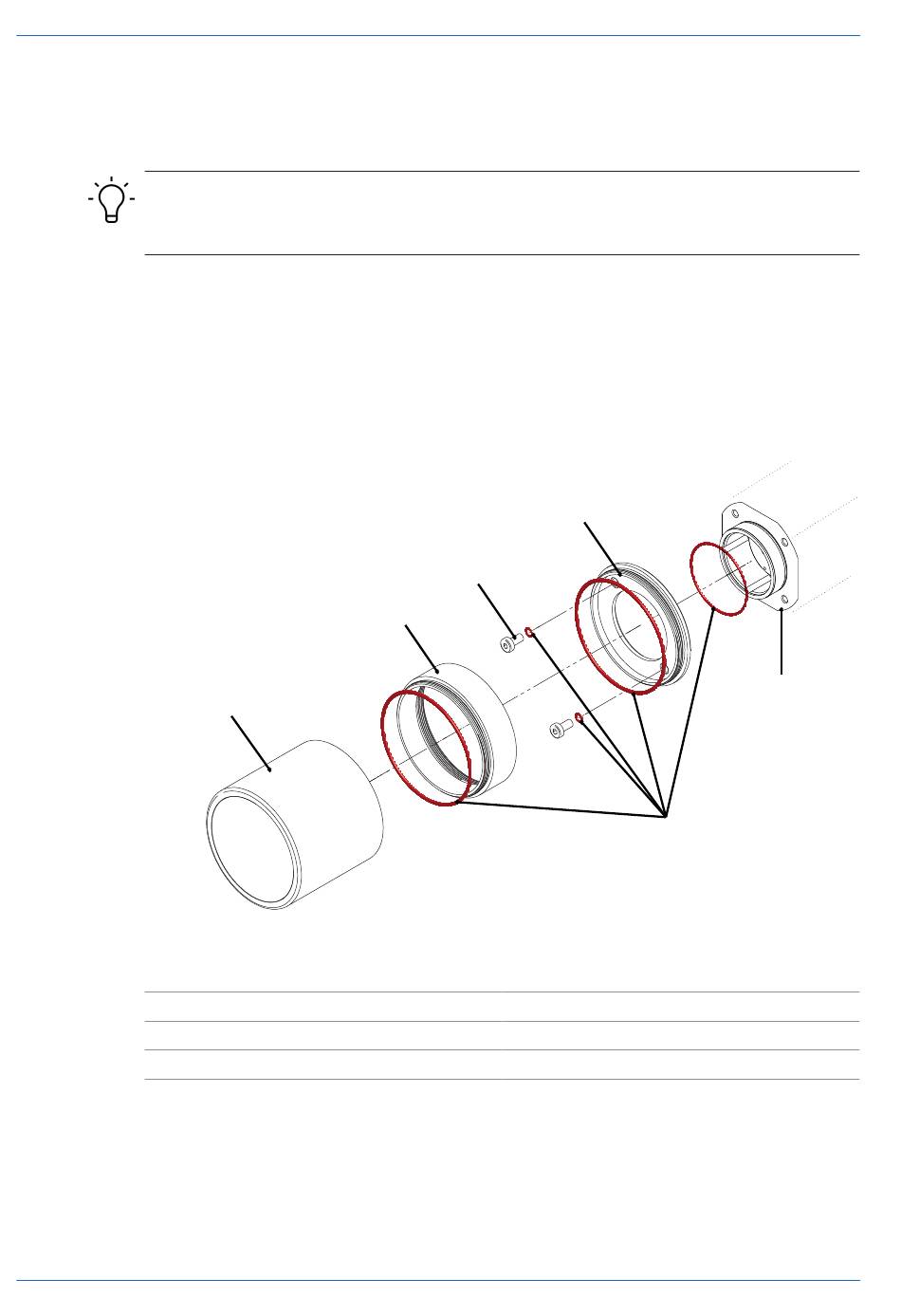

a) Montieren Sie das Modulare Tubesystem wie in der folgenden Abbildung dargestellt.
b) Zur leichteren Montage der Dichtringe (5) empfiehlt Baumer das Fett ELKALUB GLS 867.
c) Ziehen Sie die Schrauben (3) mit Hilfe eines Drehmomentschlüssels mit 0.9 Nm an.
d) Benötigen Sie mehr Platz für ein Objektiv , verwenden Sie einen entsprechenden Distanz-
ring (2).
1 Tube
3 Schraube
5 Kamera
36
1
Betriebsanleitung
3
2
!
!
!
2 Distanzring
4 Tubeadapter
6 Dichtungen
