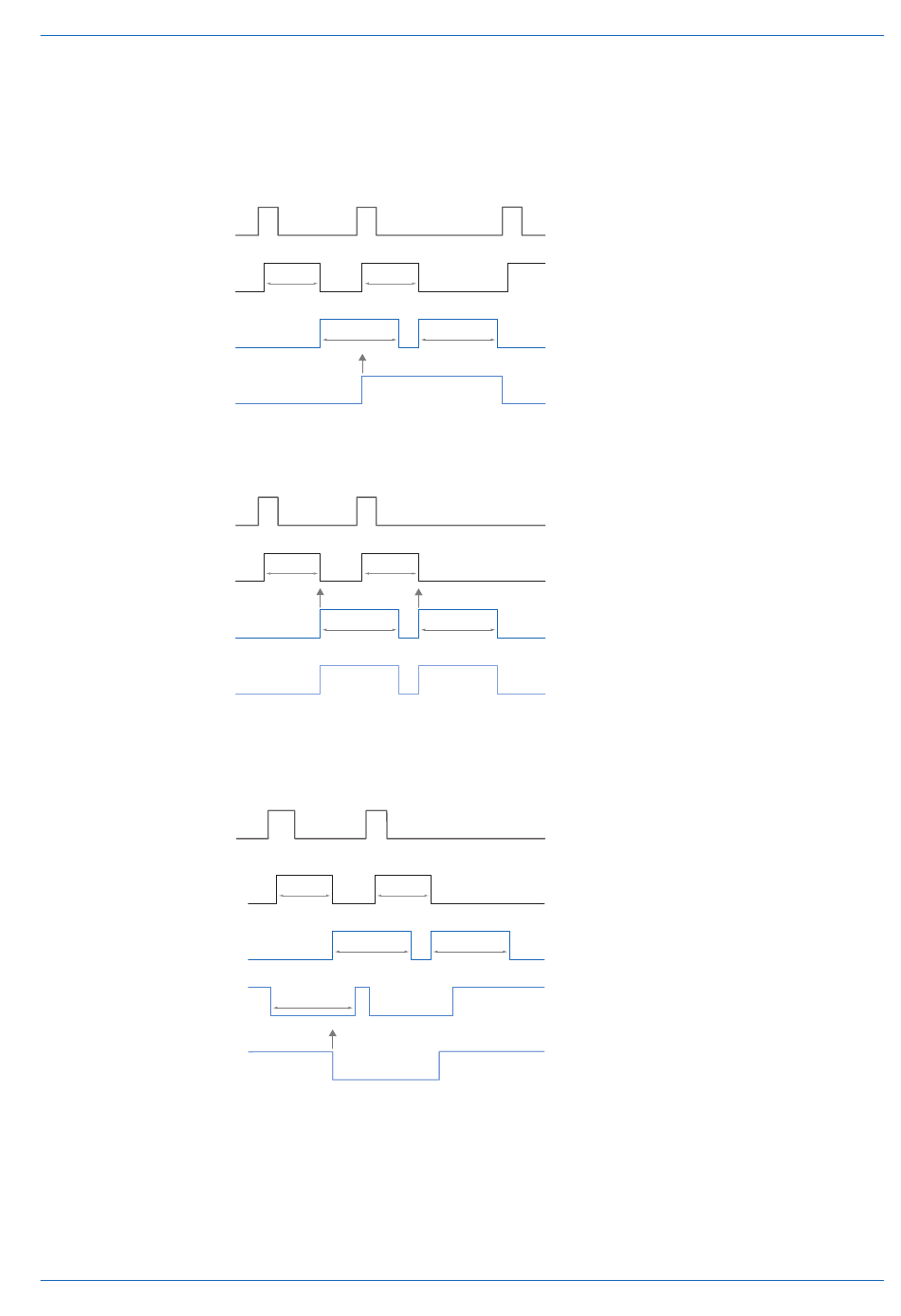

Event: TriggerOverlapped
Dieses Event ist aktiv, solange der Sensor belichtet und gleichzeitig ausgelesen wird, d.h. die
Kamera wird mit Overlapped betrieben.
Sobald ein gültiges Triggersignal außerhalb einer Sensorauslesung auftritt, wechselt das Signal
TriggerOverlapped in den Zustand Low.
Trigger
Exposure
Readout
Trigger
Overlapped
Event: ReadoutActive
Während der Sensor ausgelesen wird, signalisiert die Kamera dies mittels ReadoutActive.
Trigger
Exposure
Readout
Readout
Active
Event: TransferBufferFull
Dieses Event wird nur in TriggerMode ausgegeben. Er signalisiert, dass kein Puffer vorhanden
ist.
Trigger
Exposure
Readout
TriggerReady
BufferReady
V1.3 | VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2
t t
exposure(n) exposure(n+1)
t t
readout(n) readout(n+1)
Event: TriggerOverlapped
t t
exposure(n) exposure(n+1)
Event: ReadoutActive
t t
readout(n) readout(n+1)
t t
exposure(n) exposure(n+1)
t
readout(n)
t
notready
Event: TransferBufferFull
t
readout(n+1)
