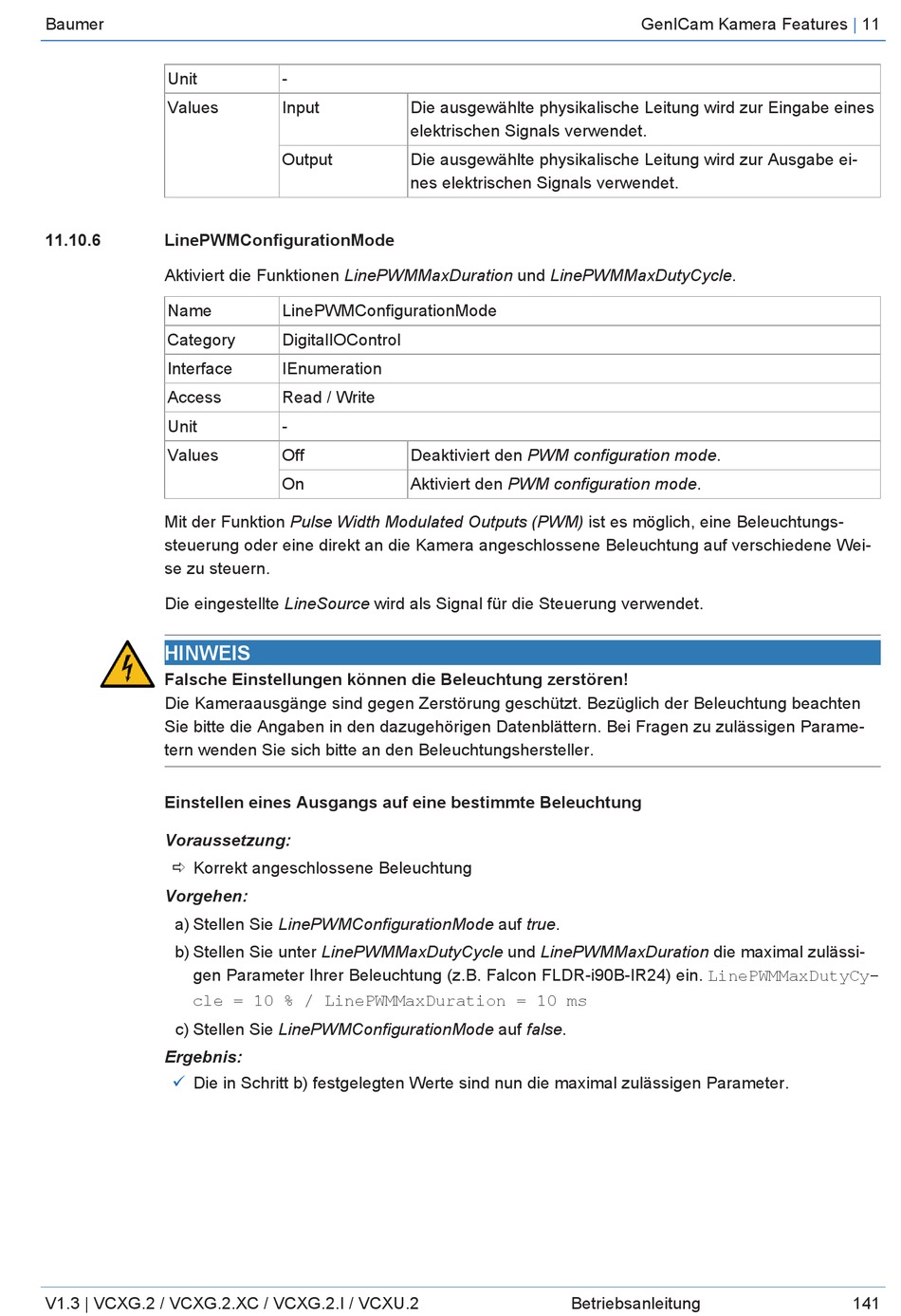

Baumer VCXG.2.XC Betriebsanleitung Seite 141

Baumer
Unit
Values
11.10.6 LinePWMConfigurationMode
Aktiviert die Funktionen LinePWMMaxDuration und LinePWMMaxDutyCycle.
Name
Category
Interface
Access
Unit
Values
Mit der Funktion Pulse Width Modulated Outputs (PWM) ist es möglich, eine Beleuchtungs-
steuerung oder eine direkt an die Kamera angeschlossene Beleuchtung auf verschiedene Wei-
se zu steuern.
Die eingestellte LineSource wird als Signal für die Steuerung verwendet.
HINWEIS
Falsche Einstellungen können die Beleuchtung zerstören!
Die Kameraausgänge sind gegen Zerstörung geschützt. Bezüglich der Beleuchtung beachten
Sie bitte die Angaben in den dazugehörigen Datenblättern. Bei Fragen zu zulässigen Parame-
tern wenden Sie sich bitte an den Beleuchtungshersteller.
Einstellen eines Ausgangs auf eine bestimmte Beleuchtung
Voraussetzung:
ð Korrekt angeschlossene Beleuchtung
Vorgehen:
a) Stellen Sie LinePWMConfigurationMode auf true.
b) Stellen Sie unter LinePWMMaxDutyCycle und LinePWMMaxDuration die maximal zulässi-
gen Parameter Ihrer Beleuchtung (z.B. Falcon FLDR-i90B-IR24) ein. LinePWMMaxDutyCy-
cle = 10 % / LinePWMMaxDuration = 10 ms
c) Stellen Sie LinePWMConfigurationMode auf false.
Ergebnis:
ü
Die in Schritt b) festgelegten Werte sind nun die maximal zulässigen Parameter.
V1.3 | VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2
-
Input Die ausgewählte physikalische Leitung wird zur Eingabe eines
elektrischen Signals verwendet.
Output Die ausgewählte physikalische Leitung wird zur Ausgabe ei-
nes elektrischen Signals verwendet.
LinePWMConfigurationMode
DigitalIOControl
IEnumeration
Read / Write
-
Off Deaktiviert den PWM configuration mode.
On Aktiviert den PWM configuration mode.
GenICam Kamera Features
Betriebsanleitung
