Baumer VCXG.2.XC Betriebsanleitung Seite 179

Baumer
INFO
Nur für Kamera mit Rolling Shutter Sensoren!
Um zwischen GlobalReset und Rolling umschalten zu können, müssen folgende Bedingungen
erfüllt sein:
a) ExposureAuto = Off
b) GainAuto = Off
Values
GlobalReset
Rolling
Global

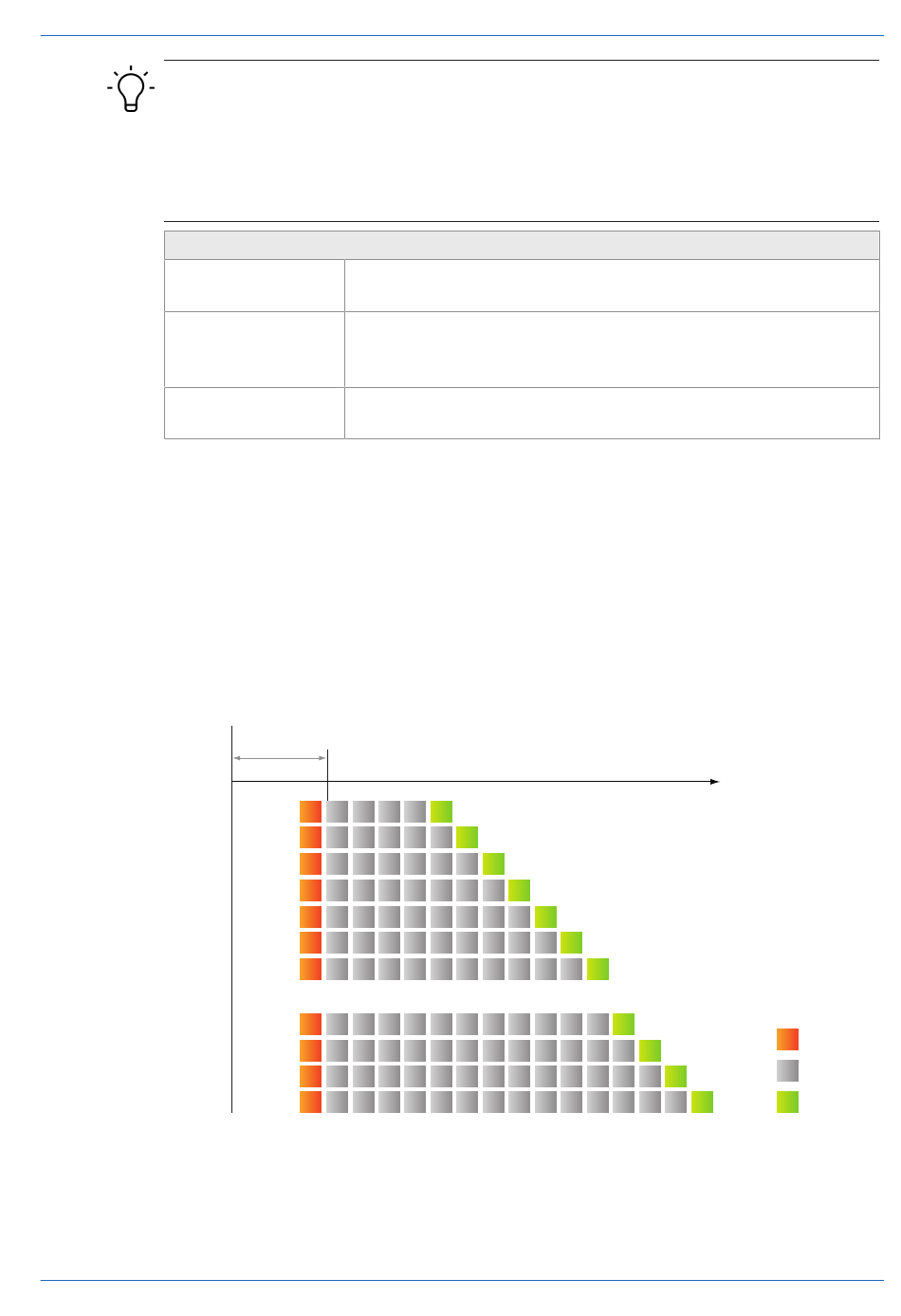

Global Reset - Allgemeine Informationen
Bei Kameras mit Rolling-Shutter-Sensor und eingestelltem Shutter-Modus GlobalReset begin-
nen alle Zeilen eines Bildes gleichzeitig mit der Belichtung, das Ende der Belichtung wird jedoch
um den Offset der vorherigen Zeile verzögert. Die Belichtungszeit für jede Zeile verlängert sich
allmählich. Die Datenauslesung für jede Zeile beginnt unmittelbar nach der Belichtung der Zeile.
Die Auslesezeit für jede Zeile ist die gleiche, aber die Start- und Endzeiten sind gestaffelt.
Ein Vorteil dieses Verschlussmodus ist die Reduzierung der für Rolling Shutter typischen Bildar-
tefakte. Da sich die Belichtung jedoch über das gesamte Bild erstreckt, kann es zu einer allmäh-
lichen Zunahme der Helligkeit von oben nach unten kommen.
Trigger
Line 1
Line 2
Line 3
Line 4
Line 5
Line 6
Line 7
Line n-3
Line n-2
Line n-1
Line n
V1.3 | VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2
Der Verschluss öffnet sich für alle Pixel zur gleichen Zeit, endet aber
nacheinander. Die Pixel werden unterschiedlich lange belichtet.
Der Verschluss öffnet und schließt sich sequentiell für Gruppen (typi-
scherweise Zeilen) von Pixeln. Alle Pixel werden gleich lange, aber
nicht gleichzeitig belichtet.
Der Verschluss öffnet und schließt sich für alle Pixel zur gleichen Zeit.
Alle Pixel werden gleichzeitig für die gleiche Zeit belichtet.
t
TriggerDelay
...
GenICam Kamera Features
Time
Betriebsanleitung
| 11
Shutter
Exposure
Readout
179
