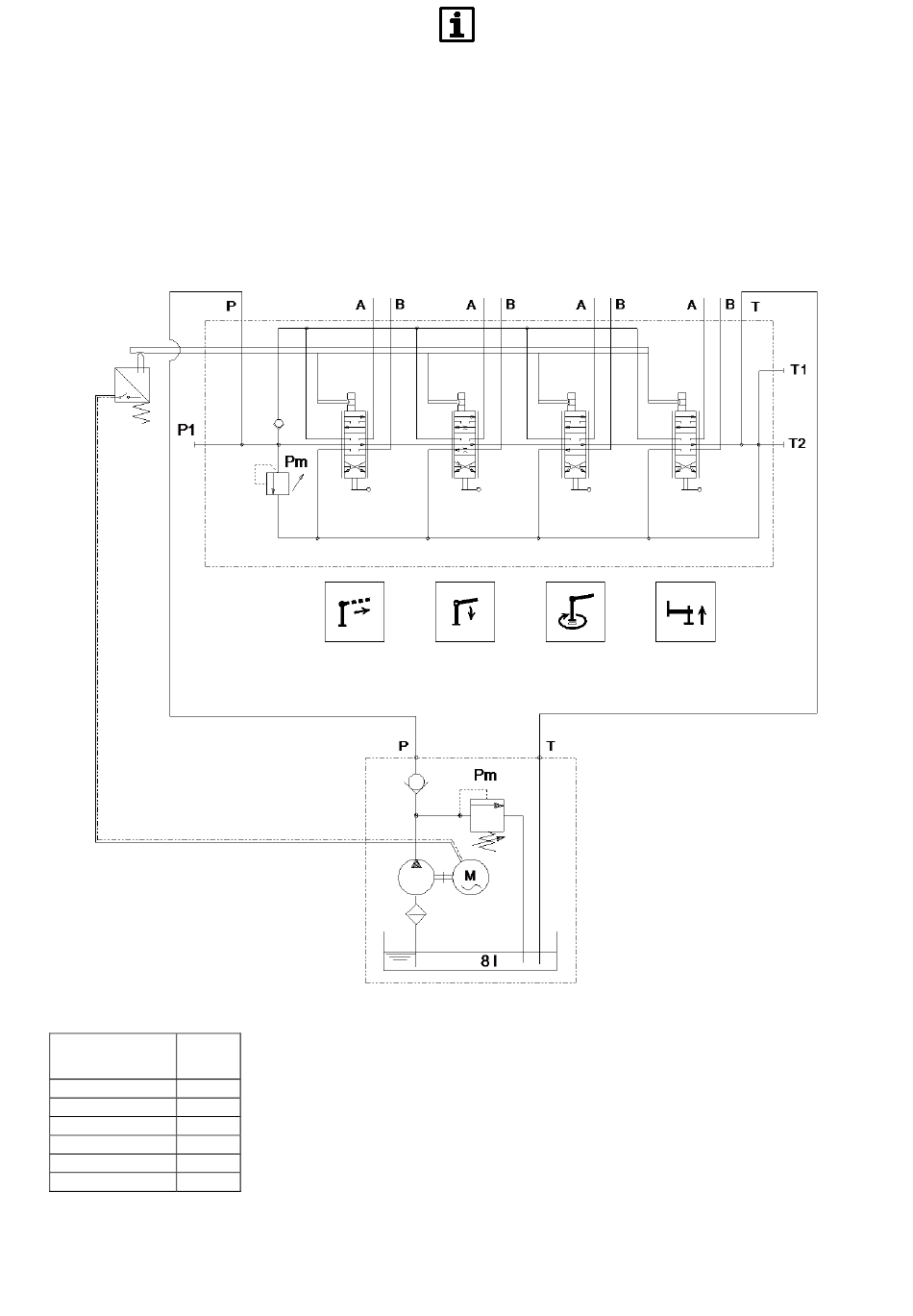

SCHEMAT HYDRULICZNY
ZAWÓR GŁÓWNY Z POMPĄ
ŻURAW ETR NIE Z X
[1.03.0105]
ŻURAW
Pm
CRANE
[bar]
KRAN
HA10 180
HA15 160
HA22 E1/E2 160
HA22 E3 150
HA28 160
HA33 175
HYDRAULIC DIAGRAM
CONTROL VALVE AND PUMP
ETR NO X CRANE
[1.03.0105]
HA
D-37
HYDRAULIKSCHEMA
STEUERVENTIL UND PUMPE
KRAN ETR NICHT X
[1.03.0105]
