FläktGroup CAIRplus R Betriebsanleitung Seite 81

®
CAIRplus
8.10 Wärmetauscher für Kreislaufverbundsystem (KVS)
8.10.1 Inbetriebnahme/Wartung Kreislaufverbundsystem
ECOFLOW
ECOFLOWplus

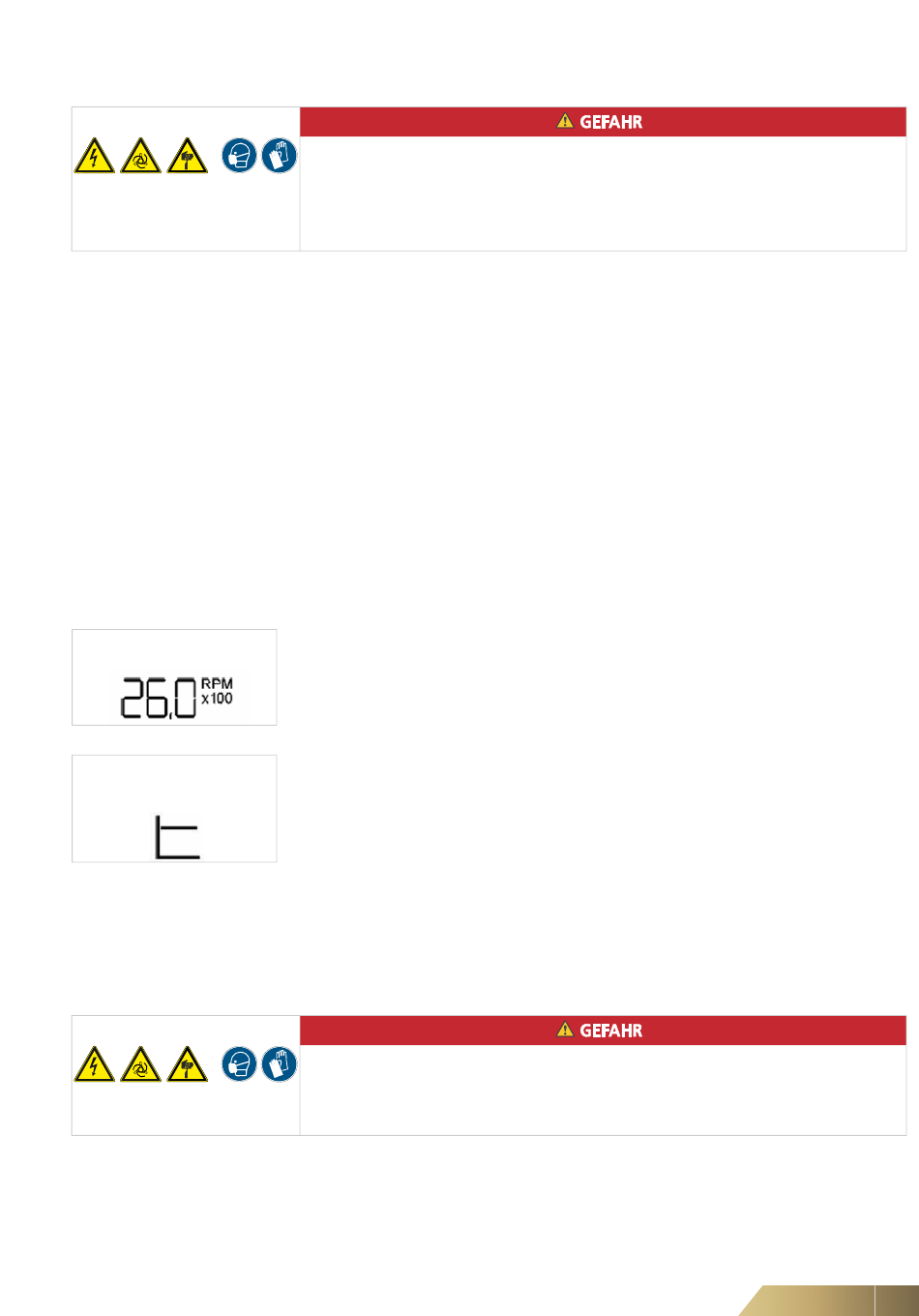

Pumpenanzeige
Steller-Betrieb
Pumpenanzeige
Konstantdruckregelung
Bei ECOFLOW (4-14 RR):
Bei ECOFLOWplus (16 RR):
8.11 Plattenwärmetauscher
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
Gefahr durch elektrischen Strom, rotierende Geräteteile und durch schnei-
dende Kanten!
•
Personenschutz beachten!
•
Beachten Sie bei allen hier beschriebenen Arbeiten unbedingt die
Sicherheitshinweise auf Seite 5 und Seite 58ff!
®
Multiflow
Siehe Separate Betriebsanleitung
ECOFLOW / ECOFLOWplus
KVS mit Wärmtauschern mit 4 bis 14 Rohrreihen (RR), regelbar mit 3-Wege-Regelven-
til
KVS mir Wärmetauschern mit 16 Rohrreihen (RR), regelbar ca. 50 % bis 100 % mit 2-
Wege-Bypass-Ventil
Siehe Hinweise unter „Inbetriebnahme Erhitzereinheit (Pumpenwarmwasser)" auf
Seite 75.
•
Anlage mit vorgemischtem Wasser-Glykol-Gemisch befüllen; Glykolanteil
entsprechend der Anlagenauslegung beachten.
•
Fülldruck min. 1,5 bar, max. 2,5 bar.
•
Zunächst Pumpe auf maximale Drehzahl einschalten (Steller-Betrieb), um restliche
Luftblasen zum höchsten Punkt zu bewegen. Betriebsanleitung Wilo Stratos
beachten.
•
2/3-Wege-Ventil öffnen und schließen, damit eingeschlossene Luftblasen
entweichen können.
•
Nach vollständiger Entlüftung die Ventile „b" dauerhaft schließen.
•
Pumpe auf Konstantdruckregelung „
Betriebsanleitung Wilo Stratos beachten. Hinweis: 10 kPa = 1,0 m Förderhöhe.
Summe wasserseitiger Druckverlust des Abluft- und Zuluftwärmetauschers plus Druc-
kverlust des Regelventils laut Auslegungsdaten (kPa).
Summe wasserseitiger Druckverlust des Abluft- und Zuluftwärmetauschers laut Ausle-
gungsdaten (kPa) plus 5 kPa.
Gefahr durch elektrischen Strom, rotierende Geräteteile und durch schnei-
dende Kanten! Personenschutz beachten!
Beachten Sie bei allen hier beschriebenen Arbeiten unbedingt die
Sicherheitshinweise auf Seite 5 und Seite 58ff!
Inbetriebnahme und Wartung
Δ
p-c" einstellen, Pumpenförderhöhe einstellen.
81
