CAIRplus

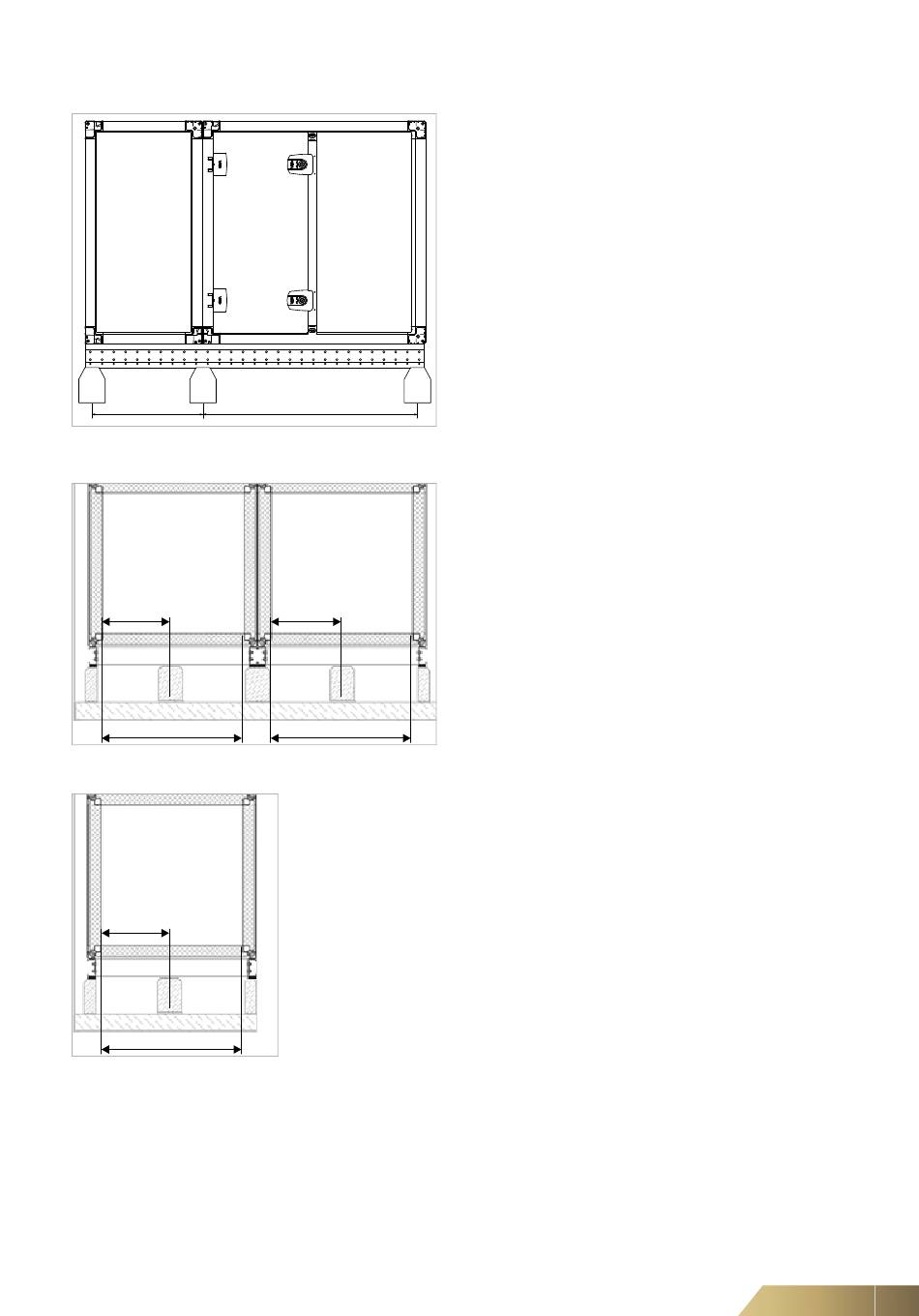

5.1.3 Fundamentausführung für Innenaufstellung
L ≤ 1600
Abb. 5-4:
Fundament Anordnungsart Nebeneinander
Bedienseite
L/2
L > 2520
Abb. 5-5:
Fundament Anordnungsart Nebeneinander
Querschnitt
L/2
L > 2520
Abb. 5-6:
Fundament Anordnung Single
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
•
•
•
L ≤ 1600
L/2
L > 2520
Die Unterkonstruktion darf gegenüber der Geräte-
außenkante max. 20 mm Überstand aufweisen, damit Ab-
deckbleche oder Zubehörteile, wie Siphons, montiert
werden können.
Die Auflagepunkte der Unterkonstruktion müssen an jeder
Geräteteilung sitzen und darüber hinaus darf in Geräte-
längsrichtung ein maximaler Abstand von 1600 mm nicht
überschritten werden (siehe Abb. 5-4).
Geräte in Anordnungsart Nebeneinander sowie Geräte in
Anordnungsart Single mit einer lichten Breite von mehr als
2520 mm müssen mittig unterstützt werden (siehe Abb. 5-5
und Abb. 5-7).
Montage
25
