CAIRplus
Nur bei Geräten ohne mitge-
lieferte Verrohrungseinheit:
Nur bei bauseitiger
Regelung:
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
•
Bei Pumpe und 2/3-Wege-Ventil die Auslegungsdaten von FläktGroup Deutschland
GmbH beachten.
•
Sicherheitsventil und Ausdehnungsgefäß dimensionieren
•
Stickstoff-Fülldruck berechnen und einstellen.
•
Durch Regelung des 2/3-Wege-Ventils sicherstellen, dass die Fortlufttemperatur
nach dem KVS-Kühler +2 °C nicht unterschreitet, um eine luftseitige Eisbildung zu
vermeiden.

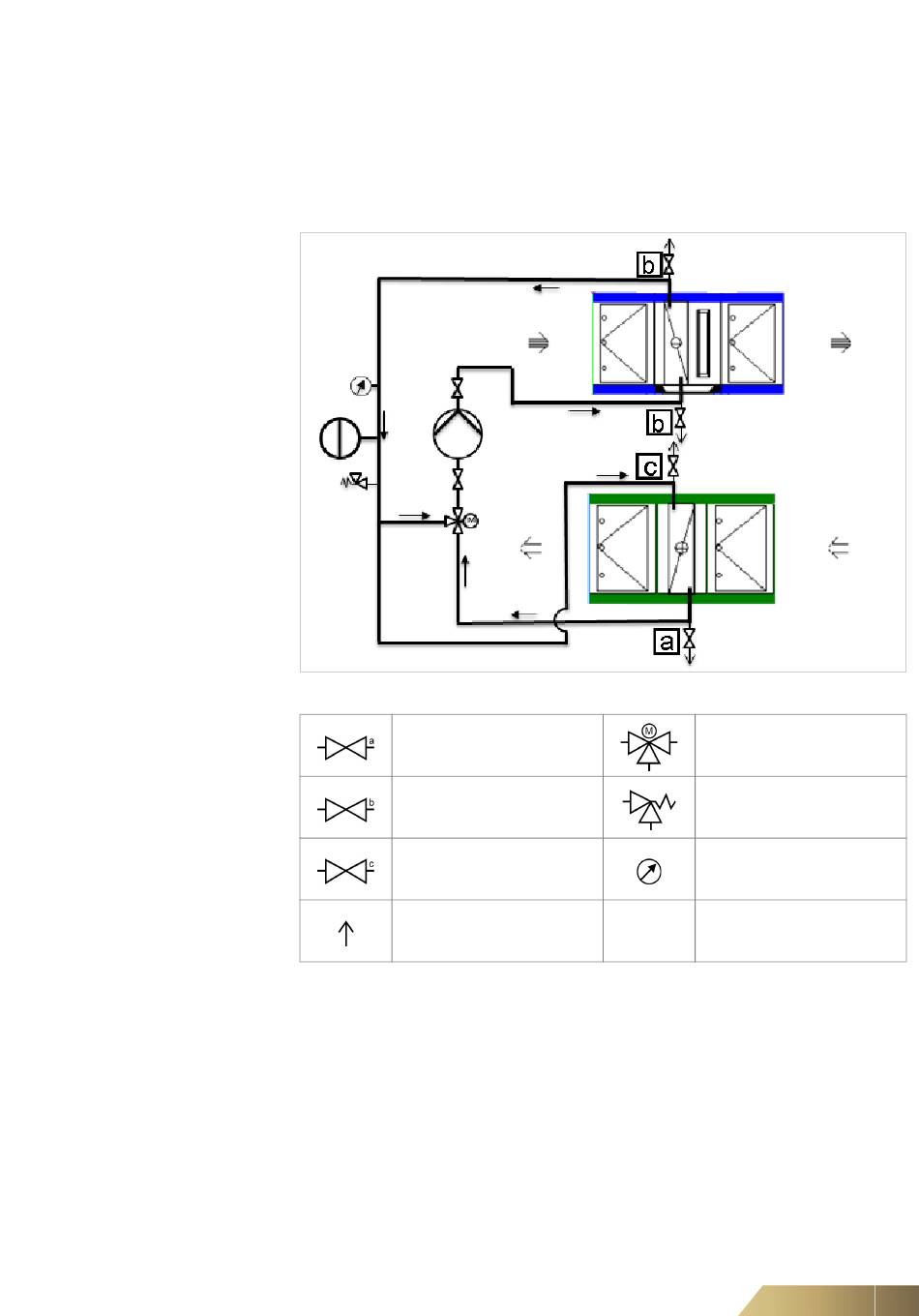

Abb. 6-1:
Hydraulikschema ECOFLOW, beispielhaft für ungeteilte Wärmetauscher
Entleerungsventil
Absperrventile für Schnel-
lentlüfter
Füll-/ Entleerungsventil
Automatischer
Schnellentlüfter
Installation
Motor-3-Wege-Ventil
(Frostschutz)
Sicherheitsventil
Manometer
45
