Montage
5.1.1 Aufstellungsort
Abb. 5-2:
Höhenausgleich beim Sprühbefeuchter
5.1.2 Mindestabstände
Abb. 5-3:
Mindestfreiraum
24
Das Gerät muss an einem Standort installiert werden, der diese Anforderungen erfüllt:
– Die Unterkonstruktion muss eben und stabil sein.
– Die Durchbiegung der Unterkonstruktion darf max. 4 mm pro m in alle Richtungen
betragen.
– Bei Geräten mit Kondensatablauf ist es erforderlich, dass die Höhe der Unterkon-
struktion min. der erforderlichen Siphonhöhe (siehe Siphon) entspricht.
•
Stellen Sie sicher, dass austretende Medien keine Schäden am Aufstellungsort oder
in der Umwelt anrichten können.

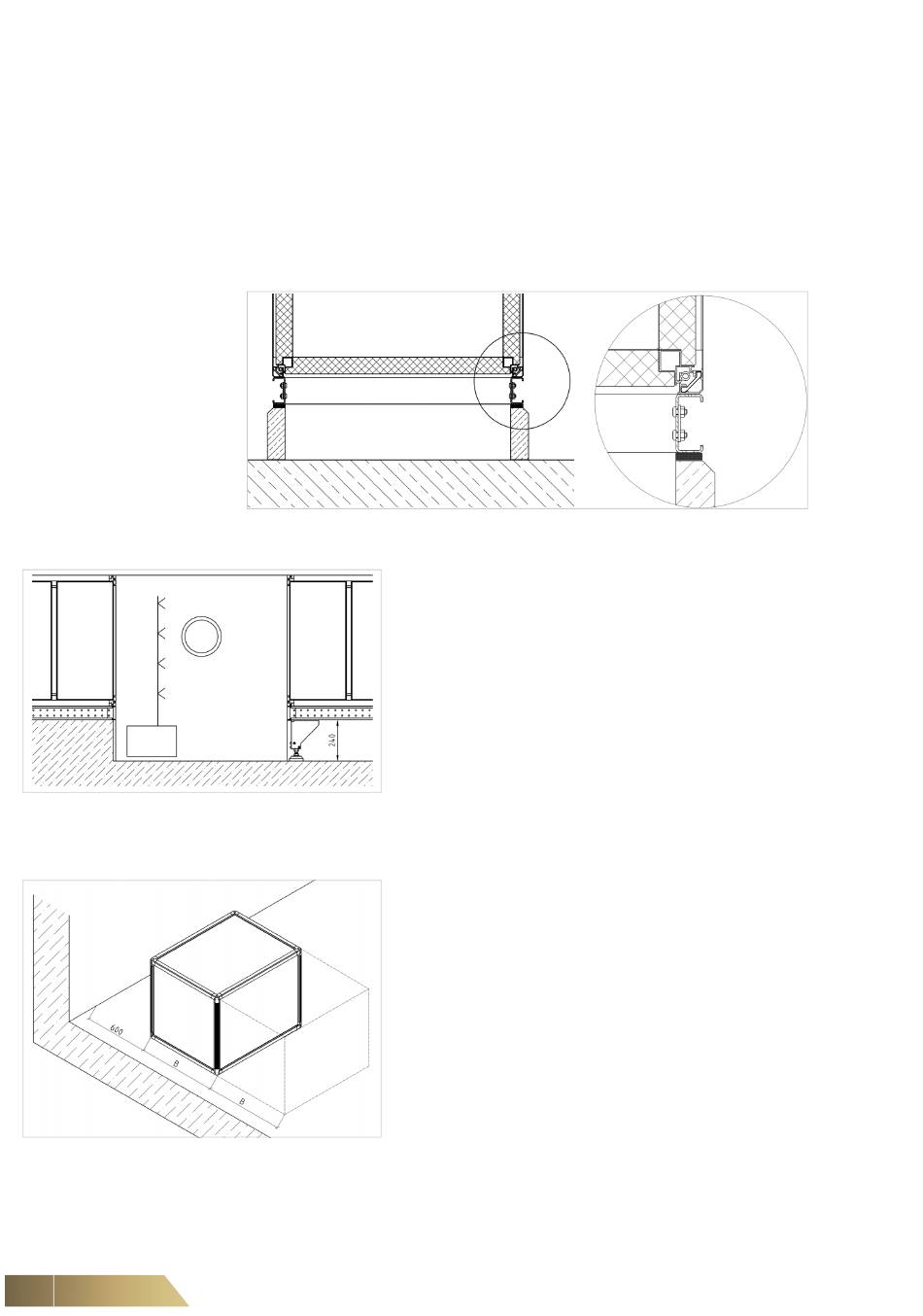

Abb. 5-1:
Aufstellungsort
•
•
•
Beim Einbau eines Sprühbefeuchters müssen die übrigen
Module entweder durch einen Sockel oder durch Gerätefü-
ße, die der Wannenhöhe entsprechen, ausgeglichen wer-
den.
Zum Auszug von Ventilatoren, Wärmetauschern,
Tropfenabscheidern, etc., sowie zur Wartung und
Revision ist ein Mindestfreiraum von einer Gerätebreite an
der Bedienseite vorzusehen.
Ein Mindestfreiraum zwischen Geräterückseite und Wand
von 600 mm ist vorzusehen, wenn die innen
liegenden Teilungsstoßverbinder aufgrund der
Gerätekonfiguration nicht genutzt werden können.
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
®
