CAIRplus
Benötigte Werkzeuge:

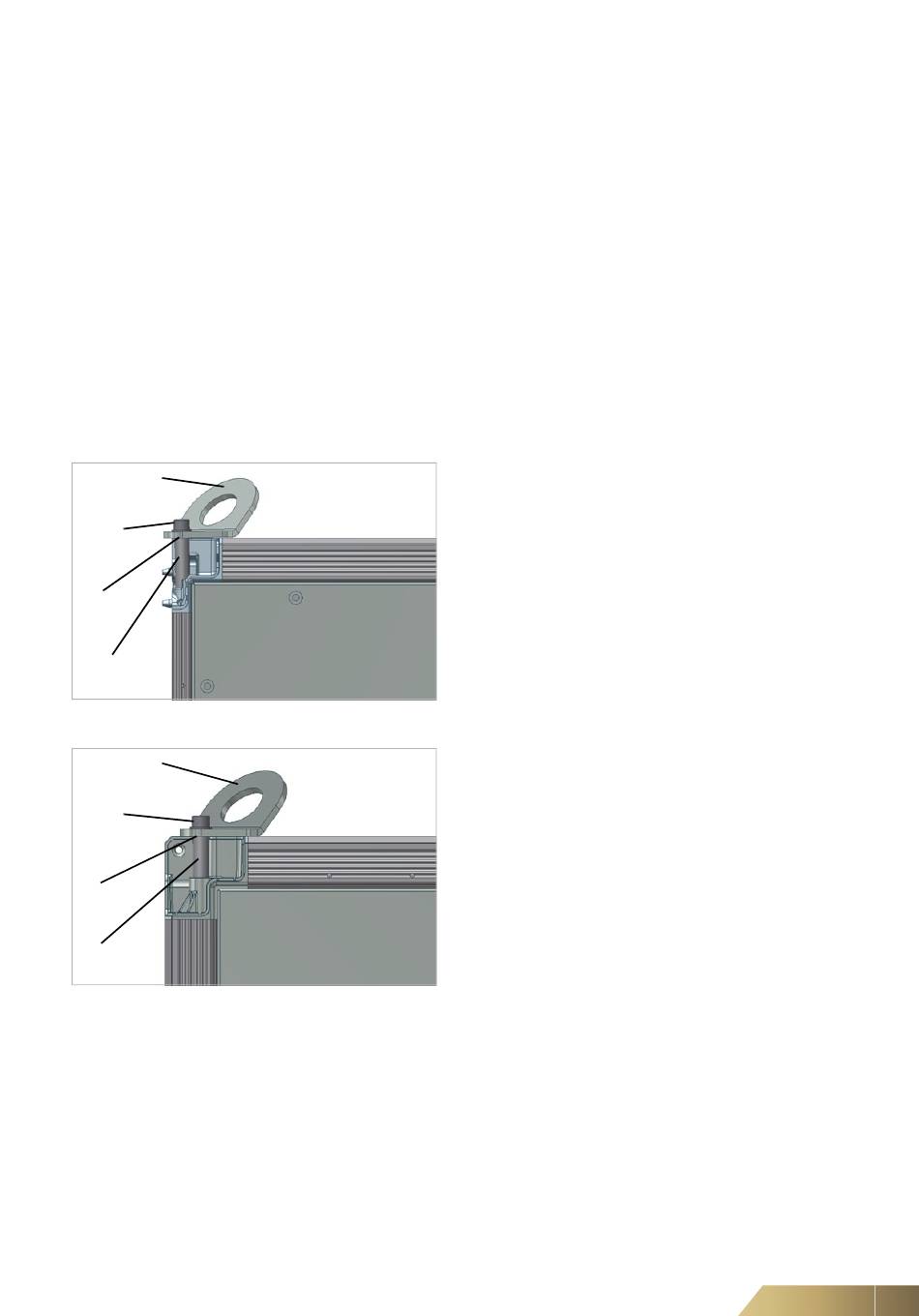

5.2.1 Transportlaschen/-vorrichtungen/-sicherungen entfernen
Transport-
lasche
Zylinder-
schraube
Kunststoff-
scheibe
Stützhülse
Abb. 5-10: Transportlasche Teilungsstoß
Transport-
lasche
Zylinder-
schraube
Kunststoff-
scheibe
Stützhülse
Abb. 5-11: Transportlaschen Dach Stirnwand
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
– E-Schrauber, Bohrmaschine
– Halter für Bits/Stecknüsse
– Stecknüsse SW8, SW10
– Kreuzschlitz-Schrauben-Bits Gr. 2, 3
– Gabelschlüssel SW 8, 13, 17
– Schraubendreher 4,5 - 6,5
– Innensechskant SW6
– Spanngurte bzw. geeignetes Hebezeug
•
Vor dem Zusammenbau sind alle am und im Gerät montierten Transportlaschen/-
vorrichtungen/-sicherungen zu entfernen.
•
Transportsicherungen am Ventilator entfernen.
•
Entsorgen Sie diese entsprechend den regional geltenden Gesetzen und
Bestimmungen sowie umweltgerecht.
Die Transportlaschen am Dach müssen demontiert werden:
•
•
Am Teilungsstoß die Lasche, die Schraube und die Hülse
entfernen und die mitgelieferte Schraube M8 x 30 einschrau-
ben.
An den Stirnwänden die Schrauben entfernen und die mitge-
lieferte Schraube M8 x 70 einschrauben.
Montage
29
