CAIRplus

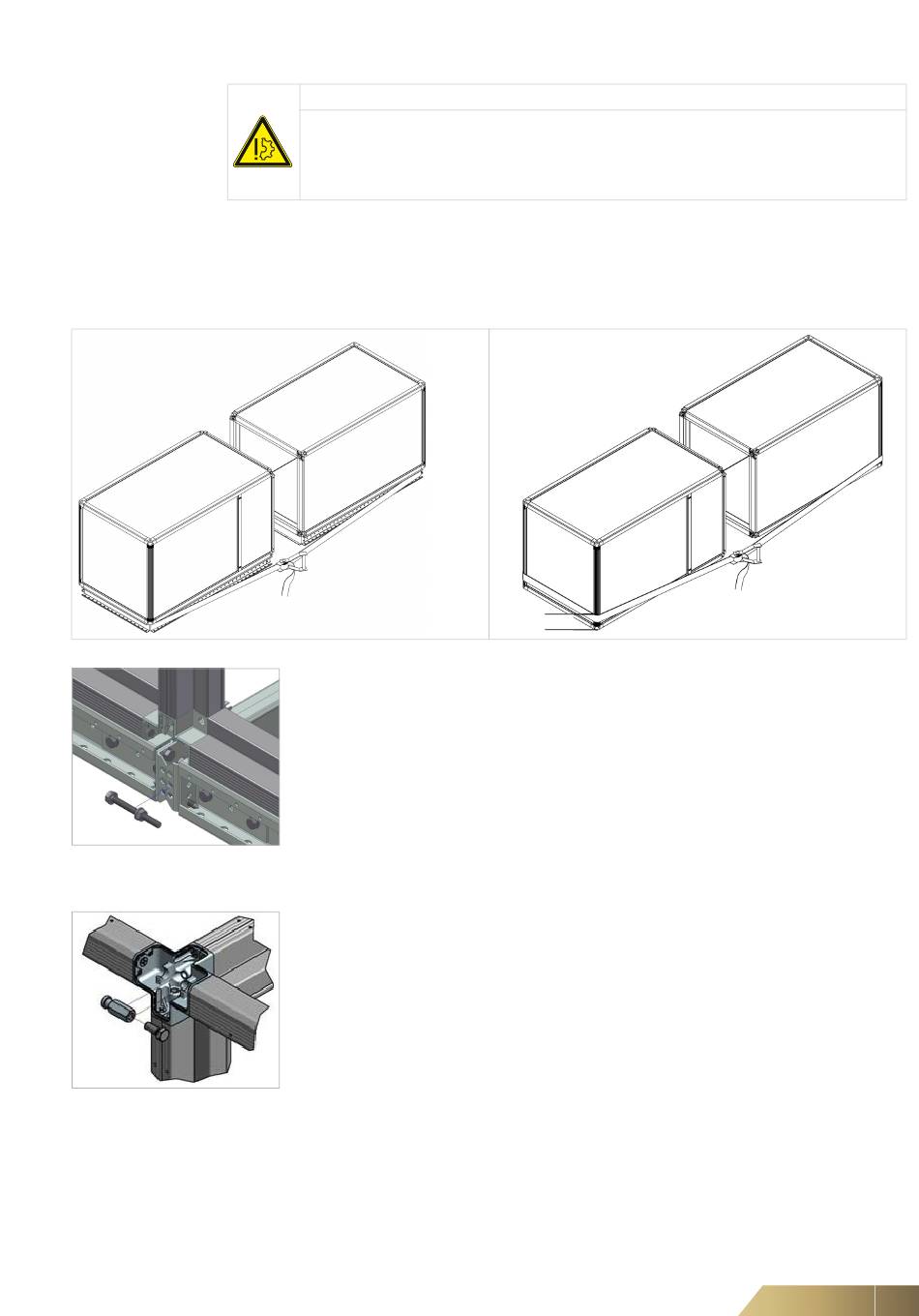

Abb. 5-14: Gerät mit Grundrahmen
Abb. 5-16: Grundrahmen an den
Verbindern verschrauben
Abb. 5-17: Außen (Bsp.)
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
Geräteschaden!
•
Verwenden Sie Wärmetauscheranschlüsse, Kondensatabläufe und Türgriffe
nicht als Haltepunkte für Spanngurte/Hebezeug sowie Zug- oder
Schiebearbeiten!
•
Geräteteile vor dem Zusammenbau möglichst nah zusammenstellen.
•
Die einzelnen Bauteile nur über den Gerätegrundrahmen zusammenziehen.
•
Ggf. Rundmaterial unterlegen, um Zusammenziehen zu vereinfachen.
•
Geräte ohne Grundrahmen sind über Spanngurte zusammenzuziehen. Diese sind
im Boden bzw. Dachbereich an den Profilen anzusetzen.
•
Außen liegende Teilungsstoßverbindungen zusammenschrauben.
•
Teilungsstoßverbinder nicht zum Zusammenziehen der Geräte verwenden.
•
Schrauben M8x30 verwenden.
•
Außen liegende Teilungsstoßverbindungen zusammenschrauben.
ACHTUNG
max. 100 mm
Abb. 5-15: Gerät ohne Grundrahmen
Montage
31
