Montage

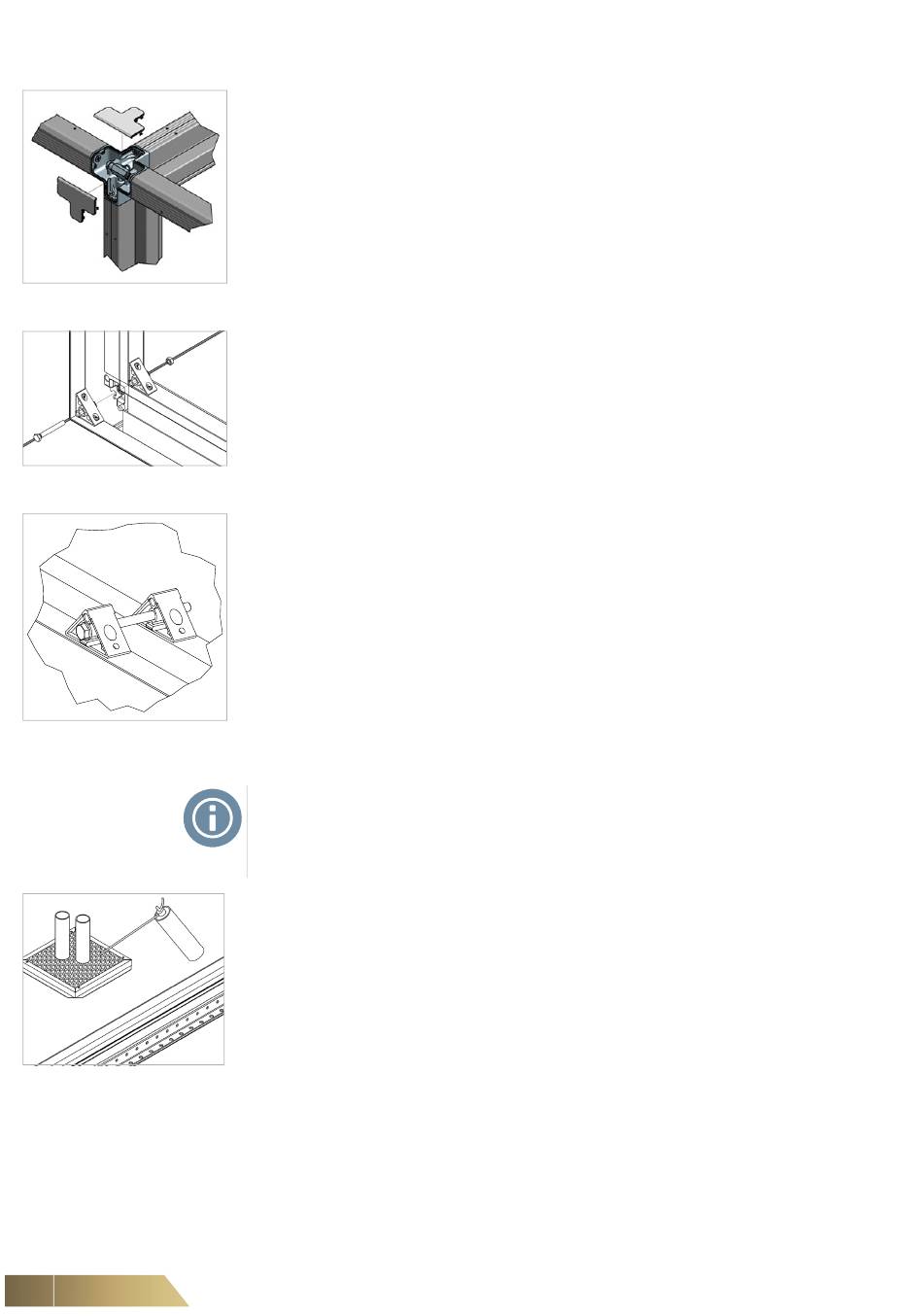

Abb. 5-18: Außen
Abb. 5-19: Ecken innen
Abb. 5-20: Teilungsstoß-
verbinder innen
Abb. 5-21: Rohrkanal
32
•
Abdeckkappen montieren.
•
Wenn die Geräterückseite nicht zugänglich ist, innen liegende
Teilungsstoßverbinder im Eckbereich verschrauben.
•
Teilungsstoßverbinder nicht zum Zusammenziehen der Geräte verwenden.
•
Schrauben M8x60 verwenden.
•
Ab einer Gerätebreite oder -höhe von 1280 mm innen gibt es in der Mitte des
Profiles (innen) einen zusätzlichen Teilungsstoßverbinder, der ebenso verschraubt
werden muss.
Hinweis – Teilungsstoßverbinder!
•
Wenn durch Bauteile die Schrauben nicht einsetzbar sind, können Sie die
Teilungsstoßverbinder lösen, die Schrauben einbringen und dann die
Teilungsstoßverbinder mit den Schrauben montieren.
•
Rohr- und Kabelkanäle zur Vermeidung von Falschluft und Kondensation
verschließen. Die Abdichtung kann beispielsweise mit PU-Schaum (nicht im
Lieferumfang enthalten) erfolgen.
FläktGroup DC-2009-0096-DE R11-10-2020 • Änderungen vorbehalten
®
CAIRplus
