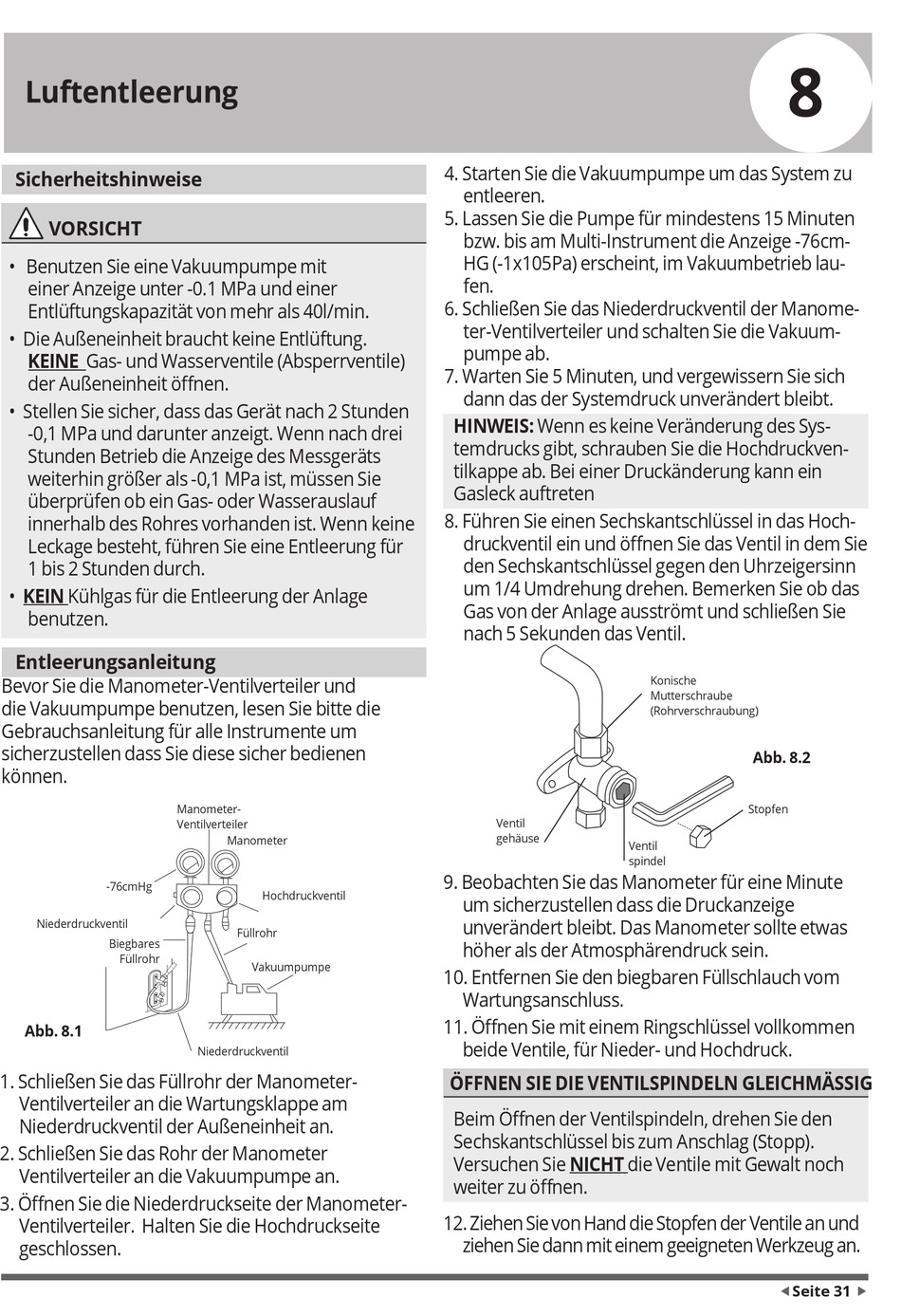

Luftentleerung

Sicherheitshinweise
VORSICHT
• Benutzen Sie eine Vakuumpumpe mit
einer Anzeige unter -0.1 MPa und einer
Entlüftungskapazität von mehr als 40l/min.
• Die Außeneinheit braucht keine Entlüftung.
KEINE Gas- und Wasserventile (Absperrventile)
der Außeneinheit öffnen.
• Stellen Sie sicher, dass das Gerät nach 2 Stunden
-0,1 MPa und darunter anzeigt. Wenn nach drei
Stunden Betrieb die Anzeige des Messgeräts
weiterhin größer als -0,1 MPa ist, müssen Sie
überprüfen ob ein Gas- oder Wasserauslauf
innerhalb des Rohres vorhanden ist. Wenn keine
Leckage besteht, führen Sie eine Entleerung für
1 bis 2 Stunden durch.
• KEIN Kühlgas für die Entleerung der Anlage
benutzen.

Entleerungsanleitung

Bevor Sie die Manometer-Ventilverteiler und
die Vakuumpumpe benutzen, lesen Sie bitte die
Gebrauchsanleitung für alle Instrumente um
sicherzustellen dass Sie diese sicher bedienen
können.
-76cmHg
Niederdruckventil
Biegbares
Füllrohr
Abb. 8.1
1. Schließen Sie das Füllrohr der Manometer-
Ventilverteiler an die Wartungsklappe am
Niederdruckventil der Außeneinheit an.
2. Schließen Sie das Rohr der Manometer
Ventilverteiler an die Vakuumpumpe an.
3. Öffnen Sie die Niederdruckseite der Manometer-
Ventilverteiler. Halten Sie die Hochdruckseite
geschlossen.
 Page 26 
Page 26
 
Manometer-
Ventilverteiler
Manometer
Hochdruckventil
Füllrohr
Vakuumpumpe
Niederdruckventil
4. Starten Sie die Vakuumpumpe um das System zu
entleeren.
5. Lassen Sie die Pumpe für mindestens 15 Minuten
bzw. bis am Multi-Instrument die Anzeige -76cm-
HG (-1x105Pa) erscheint, im Vakuumbetrieb lau-
fen.
6. Schließen Sie das Niederdruckventil der Manome-
ter-Ventilverteiler und schalten Sie die Vakuum-
pumpe ab.
7. Warten Sie 5 Minuten, und vergewissern Sie sich
dann das der Systemdruck unverändert bleibt.
HINWEIS: Wenn es keine Veränderung des Sys-
temdrucks gibt, schrauben Sie die Hochdruckven-
tilkappe ab. Bei einer Druckänderung kann ein
Gasleck auftreten
8. Führen Sie einen Sechskantschlüssel in das Hoch-
druckventil ein und öffnen Sie das Ventil in dem Sie
den Sechskantschlüssel gegen den Uhrzeigersinn
um 1/4 Umdrehung drehen. Bemerken Sie ob das
Gas von der Anlage ausströmt und schließen Sie
nach 5 Sekunden das Ventil.
Ventil
gehäuse
9. Beobachten Sie das Manometer für eine Minute
um sicherzustellen dass die Druckanzeige
unverändert bleibt. Das Manometer sollte etwas
höher als der Atmosphärendruck sein.
10. Entfernen Sie den biegbaren Füllschlauch vom
Wartungsanschluss.
11. Öffnen Sie mit einem Ringschlüssel vollkommen
beide Ventile, für Nieder- und Hochdruck.
ÖFFNEN SIE DIE VENTILSPINDELN GLEICHMÄSSIG
Beim Öffnen der Ventilspindeln, drehen Sie den
Sechskantschlüssel bis zum Anschlag (Stopp).
Versuchen Sie NICHT die Ventile mit Gewalt noch
weiter zu öffnen.
12. Ziehen Sie von Hand die Stopfen der Ventile an und
ziehen Sie dann mit einem geeigneten Werkzeug an.
8
Konische
Mutterschraube
(Rohrverschraubung)
Abb. 8.2
Stopfen
Ventil
spindel
