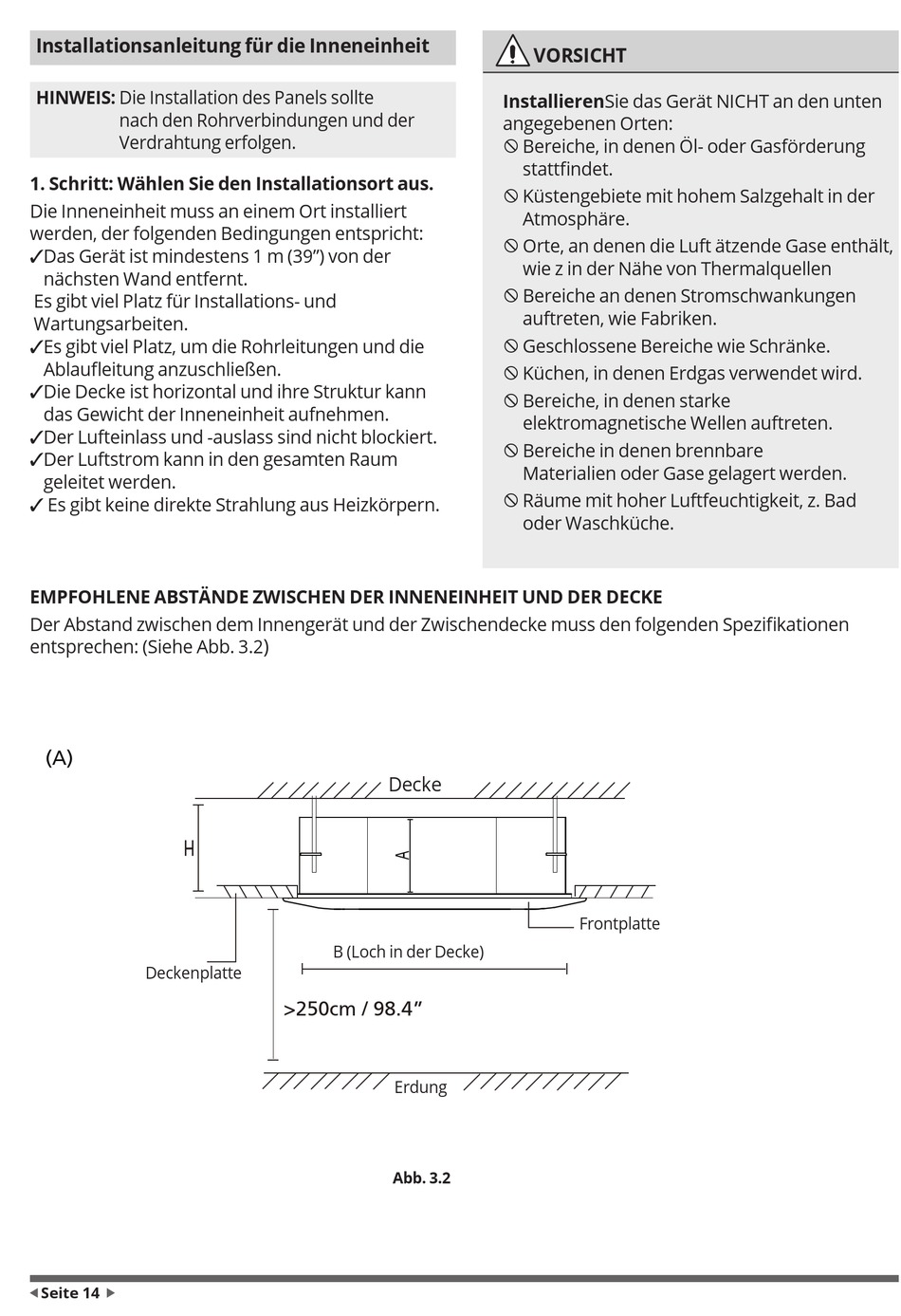

Installationsanleitung für die Inneneinheit
HINWEIS: Die Installation des Panels sollte
nach den Rohrverbindungen und der
Verdrahtung erfolgen.
1. Schritt: Wählen Sie den Installationsort aus.
Die Inneneinheit muss an einem Ort installiert
werden, der folgenden Bedingungen entspricht:
✓ D as Gerät ist mindestens 1 m (39") von der
nächsten Wand entfernt.
Es gibt viel Platz für Installations- und
Wartungsarbeiten.
✓ E s gibt viel Platz, um die Rohrleitungen und die
Ablaufleitung anzuschließen.
✓ D ie Decke ist horizontal und ihre Struktur kann
das Gewicht der Inneneinheit aufnehmen.
✓ D er Lufteinlass und -auslass sind nicht blockiert.
✓ Der Luftstrom kann in den gesamten Raum
geleitet werden.
✓ E s gibt keine direkte Strahlung aus Heizkörpern.
EMPFOHLENE ABSTÄNDE ZWISCHEN DER INNENEINHEIT UND DER DECKE
Der Abstand zwischen dem Innengerät und der Zwischendecke muss den folgenden Spezifikationen
entsprechen: (Siehe Abb. 3.2
(A)
Deckenplatte
ƒSeite 14
„
)
Decke
B (Loch in der Decke)
>250cm / 98.4"
Erdung
Abb. 3.2
VORSICHT
InstallierenSie das Gerät NICHT an den unten
angegebenen Orten:
X Bereiche, in denen Öl- oder Gasförderung
stattfindet.
X Küstengebiete mit hohem Salzgehalt in der
Atmosphäre.
X Orte, an denen die Luft ätzende Gase enthält,
wie z in der Nähe von Thermalquellen
X Bereiche an denen Stromschwankungen
auftreten, wie Fabriken.
X Geschlossene Bereiche wie Schränke.
X Küchen, in denen Erdgas verwendet wird.
X Bereiche, in denen starke
elektromagnetische Wellen auftreten.
X Bereiche in denen brennbare
Materialien oder Gase gelagert werden.
X Räume mit hoher Luftfeuchtigkeit, z. Bad
oder Waschküche.
Frontplatte
Page 21
