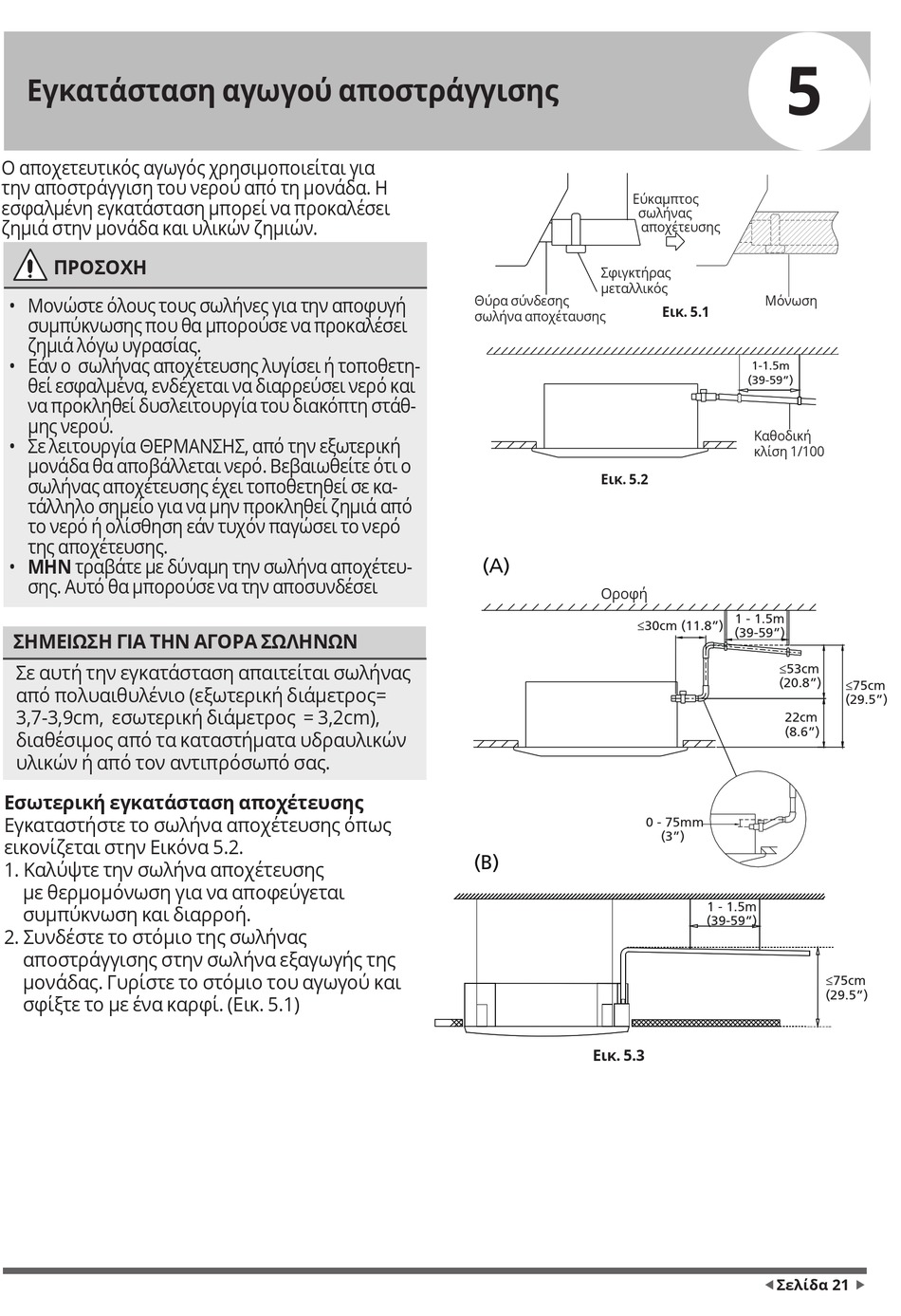

Εγκατάσταση αγωγού αποστράγγισης
Ο αποχετευτικός αγωγός χρησιμοποιείται για
την αποστράγγιση του νερού από τη μονάδα. Η
εσφαλμένη εγκατάσταση μπορεί να προκαλέσει
ζημιά στην μονάδα και υλικών ζημιών.
ΠΡΟΣΟΧΗ
• Μονώστε όλους τους σωλήνες για την αποφυγή
συμπύκνωσης που θα μπορούσε να προκαλέσει
ζημιά λόγω υγρασίας.
• Εάν ο σωλήνας αποχέτευσης λυγίσει ή τοποθετη-
θεί εσφαλμένα, ενδέχεται να διαρρεύσει νερό και
να προκληθεί δυσλειτουργία του διακόπτη στάθ-
μης νερού.
• Σε λειτουργία ΘΕΡΜΑΝΣΗΣ, από την εξωτερική
μονάδα θα αποβάλλεται νερό. Βεβαιωθείτε ότι ο
σωλήνας αποχέτευσης έχει τοποθετηθεί σε κα-
τάλληλο σημείο για να μην προκληθεί ζημιά από
το νερό ή ολίσθηση εάν τυχόν παγώσει το νερό
της αποχέτευσης.
• ΜΗΝ τραβάτε με δύναμη την σωλήνα αποχέτευ-
σης. Αυτό θα μπορούσε να την αποσυνδέσει
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΑΓΟΡΑ ΣΩΛΗΝΩΝ
Σε αυτή την εγκατάσταση απαιτείται σωλήνας
από πολυαιθυλένιο (εξωτερική διάμετρος=
3,7-3,9cm, εσωτερική διάμετρος = 3,2cm),
διαθέσιμος από τα καταστήματα υδραυλικών
υλικών ή από τον αντιπρόσωπό σας.
Εσωτερική εγκατάσταση αποχέτευσης
Εγκαταστήστε το σωλήνα αποχέτευσης όπως
εικονίζεται στην Εικόνα 5.2.
1. Καλύψτε την σωλήνα αποχέτευσης
με θερμομόνωση για να αποφεύγεται
συμπύκνωση και διαρροή.
2. Συνδέστε το στόμιο της σωλήνας
αποστράγγισης στην σωλήνα εξαγωγής της
μονάδας. Γυρίστε το στόμιο του αγωγού και
σφίξτε το με ένα καρφί. (Εικ. 5.1)
1-1.5m
(39-59")
(A) Εύκαμπτος
≤30cm (11.8")
Σφιγκτήρας
μεταλλικός
Θύρα σύνδεσης
σωλήνα αποχέταυσης
Eικ. 5.2
(B)
(A)
Οροφή
≤30cm (11.8")
(B)
Eικ. 5.3
5
σωλήνας
αποχέτευσης
1 - 1.5m
(39-59")
Μόνωση
≤53cm
Eικ. 5.1
(20.8")
22cm
1-1.5m (8.6")
(39-59")
Καθοδική
κλίση 1/100
0 - 75mm
(3")
1 - 1.5m
(39-59")
1 - 1.5m
(39-59")
≤53cm
(20.8")
22cm
(8.6")
0 - 75mm
(3")
1 - 1.5m
(39-59")
ƒΣελίδα 21 Page 17

≤75cm
(29.5")
≤75cm
(29.5")
≤75cm
(29.5")
≤75cm
(29.5")

„
