Instalarea unitatii interioare

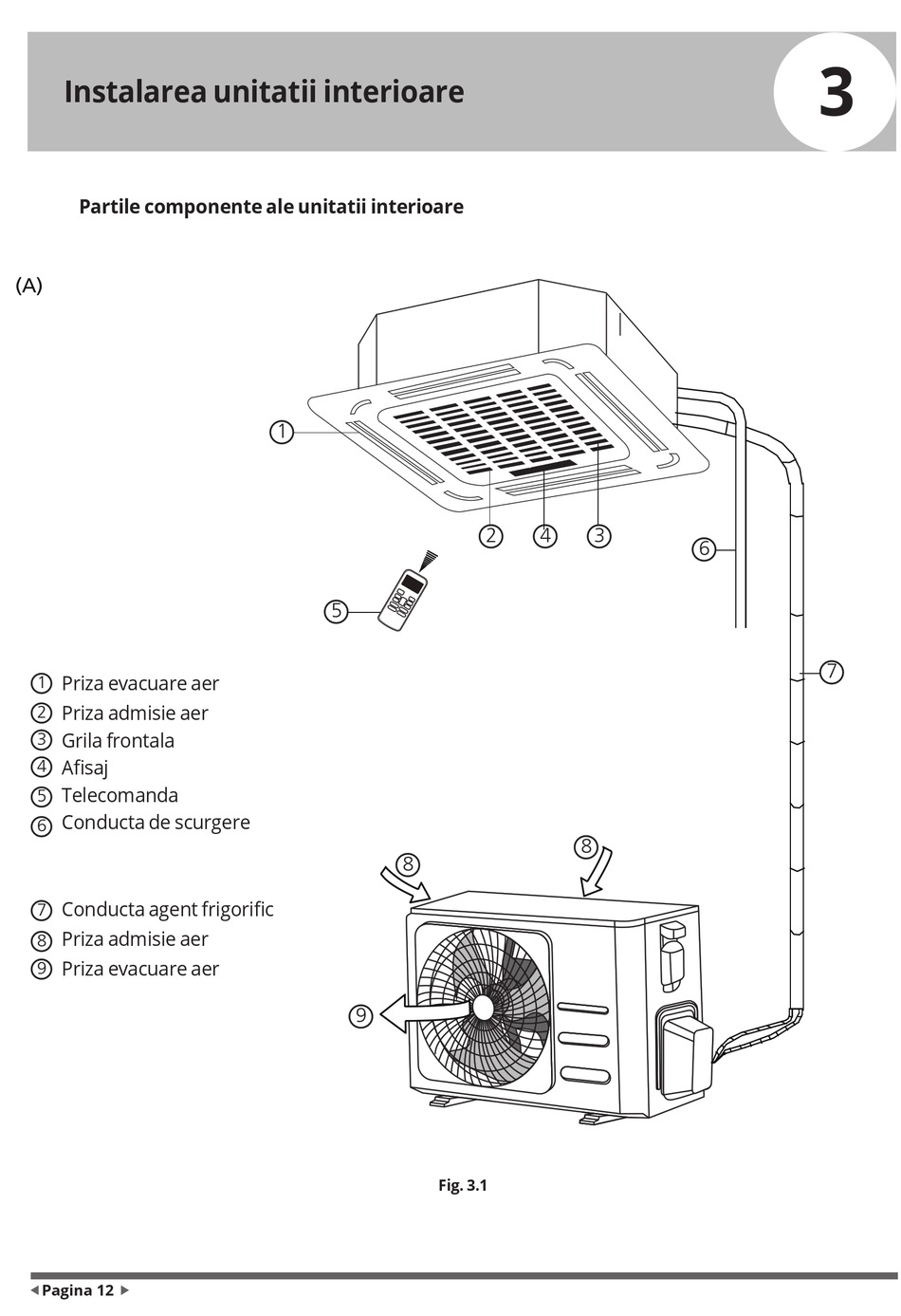

Partile componente ale unitatii interioare
(A)
Priza evacuare aer
1
Priza admisie aer
2
Grila frontala
3
Afisaj
4
Telecomanda
5
Conducta de scurgere
6
Conducta agent frigorific
7
Priza admisie aer
8
Priza evacuare aer
9
ƒPagina 12 Page 10
 
„
1
5
8
9
Fig. 3.1
2 4 3
8
3
6
7
