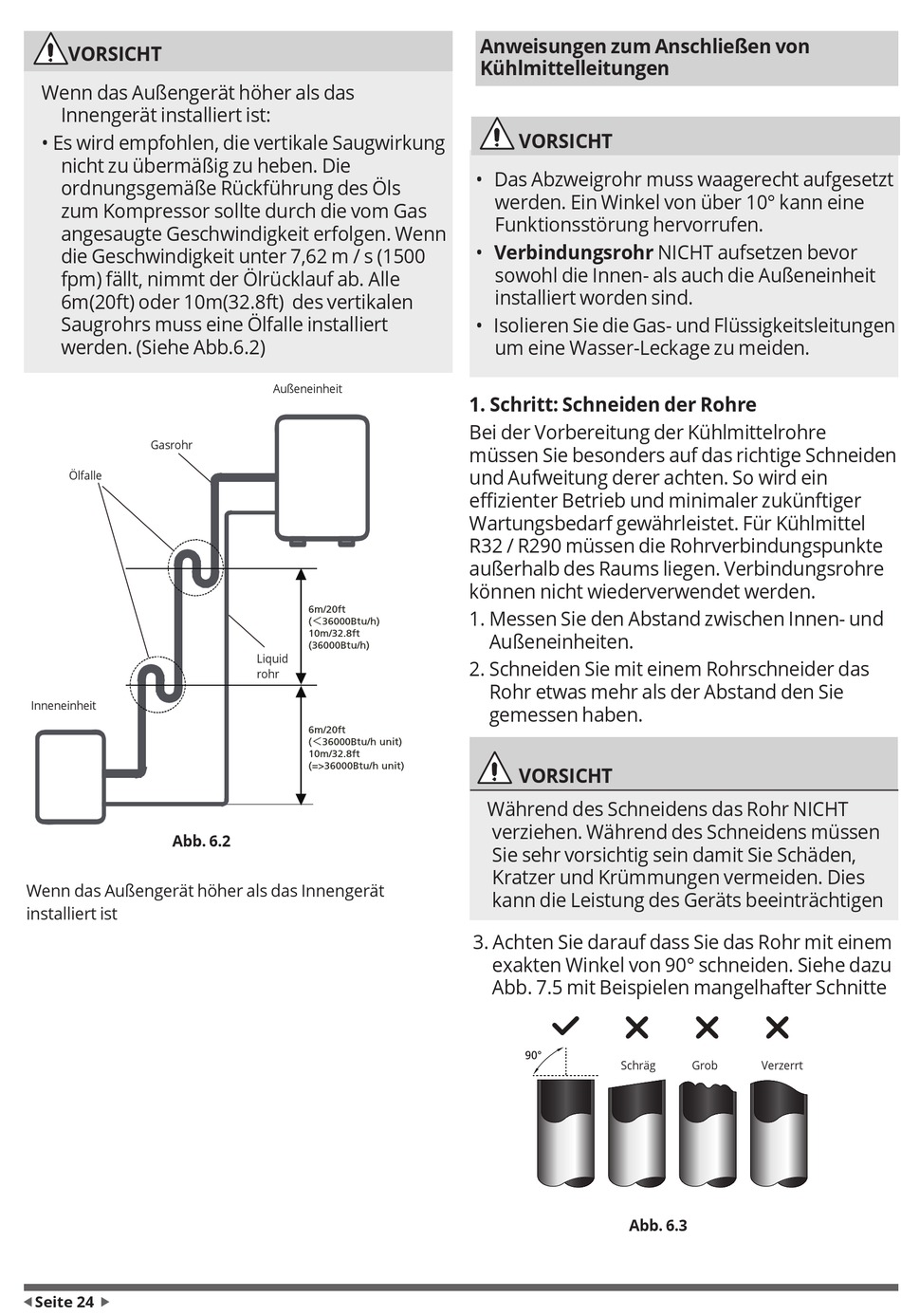

VORSICHT
Wenn das Außengerät höher als das
Innengerät installiert ist:
• Es wird empfohlen, die vertikale Saugwirkung
nicht zu übermäßig zu heben. Die
ordnungsgemäße Rückführung des Öls
zum Kompressor sollte durch die vom Gas
angesaugte Geschwindigkeit erfolgen. Wenn
die Geschwindigkeit unter 7,62 m / s (1500
fpm) fällt, nimmt der Ölrücklauf ab. Alle
6m(20ft) oder 10m(32.8ft) des vertikalen
Saugrohrs muss eine Ölfalle installiert
werden. (Siehe Abb.6.2)
Gasrohr
Ölfalle
Inneneinheit
Abb. 6.2
Wenn das Außengerät höher als das Innengerät
installiert ist
ƒSeite 24
Page 20
„
Außeneinheit
6m/20ft
(＜36000Btu/h)
10m/32.8ft
(36000Btu/h)
Liquid
rohr
6m/20ft
(＜36000Btu/h unit)
10m/32.8ft
(=>36000Btu/h unit)
Anweisungen zum Anschließen von
Kühlmittelleitungen
VORSICHT
• Das Abzweigrohr muss waagerecht aufgesetzt
werden. Ein Winkel von über 10° kann eine
Funktionsstörung hervorrufen.
• Verbindungsrohr NICHT aufsetzen bevor
sowohl die Innen- als auch die Außeneinheit
installiert worden sind.
• Isolieren Sie die Gas- und Flüssigkeitsleitungen
um eine Wasser-Leckage zu meiden.
1. Schritt: Schneiden der Rohre
Bei der Vorbereitung der Kühlmittelrohre
müssen Sie besonders auf das richtige Schneiden
und Aufweitung derer achten. So wird ein
effizienter Betrieb und minimaler zukünftiger
Wartungsbedarf gewährleistet. Für Kühlmittel
R32 / R290 müssen die Rohrverbindungspunkte
außerhalb des Raums liegen. Verbindungsrohre
können nicht wiederverwendet werden.
1. Messen Sie den Abstand zwischen Innen- und
Außeneinheiten.
2. Schneiden Sie mit einem Rohrschneider das
Rohr etwas mehr als der Abstand den Sie
gemessen haben.
VORSICHT
Während des Schneidens das Rohr NICHT
verziehen. Während des Schneidens müssen
Sie sehr vorsichtig sein damit Sie Schäden,
Kratzer und Krümmungen vermeiden. Dies
kann die Leistung des Geräts beeinträchtigen
3. Achten Sie darauf dass Sie das Rohr mit einem
exakten Winkel von 90° schneiden. Siehe dazu
Abb. 7.5 mit Beispielen mangelhafter Schnitte
90°
Schräg
Abb. 6.3
Grob
Verzerrt
