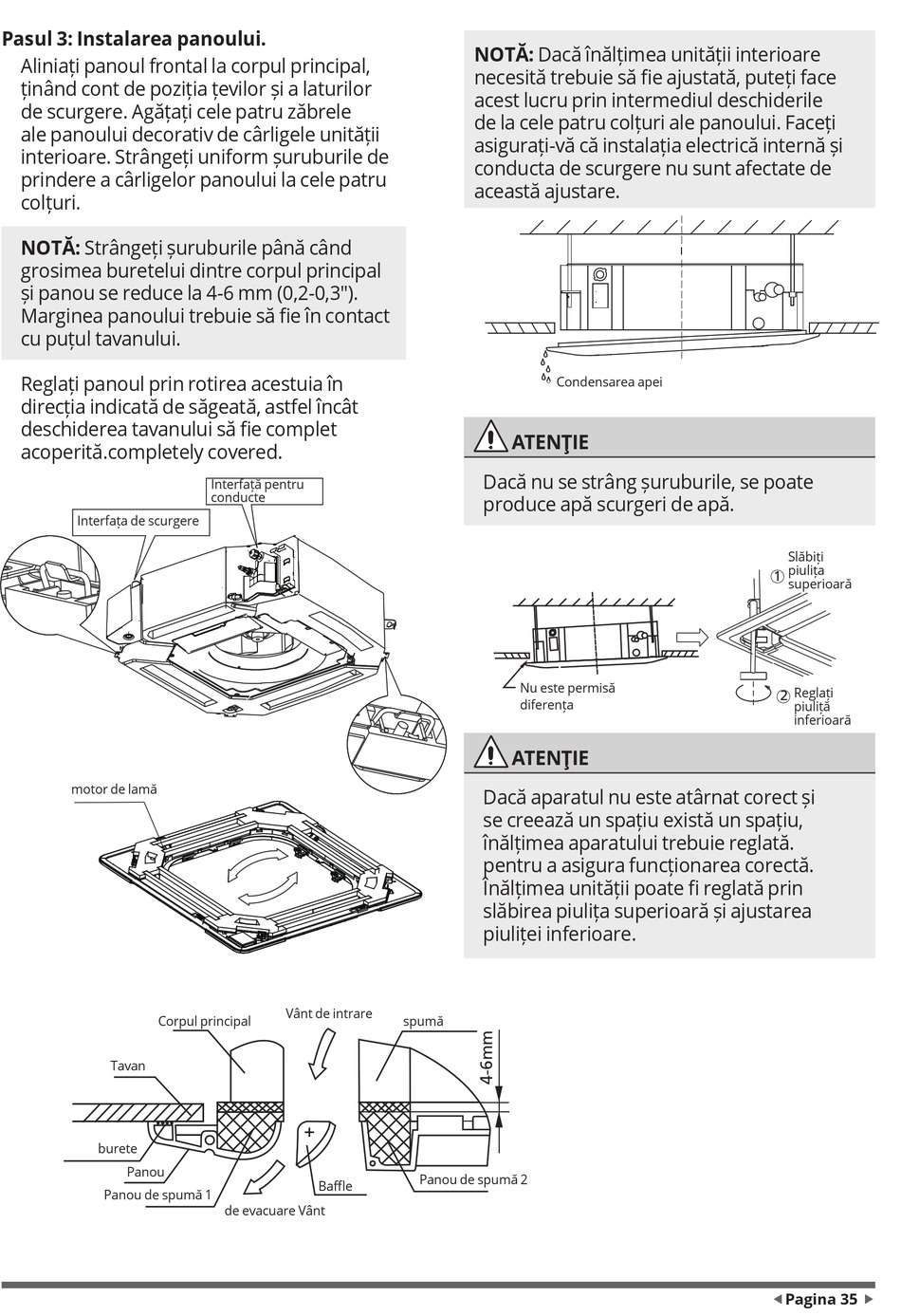

Pasul 3: Instalarea panoului.
Aliniați panoul frontal la corpul principal,
ținând cont de poziția țevilor și a laturilor
de scurgere. Agățați cele patru zăbrele
ale panoului decorativ de cârligele unității
interioare. Strângeți uniform șuruburile de
prindere a cârligelor panoului la cele patru
colțuri.
NOTĂ: Strângeți șuruburile până când
grosimea buretelui dintre corpul principal
și panou se reduce la 4-6 mm (0,2-0,3").
Marginea panoului trebuie să fie în contact
cu puțul tavanului.
Reglați panoul prin rotirea acestuia în
direcția indicată de săgeată, astfel încât
deschiderea tavanului să fie complet
acoperită.completely covered.
Interfața de scurgere
motor de lamă
Corpul principal
Tavan
burete
Panou
Panou de spumă 1
Interfață pentru
conducte
Vânt de intrare
Baffle
de evacuare Vânt
NOTĂ: Dacă înălțimea unității interioare
necesită trebuie să fie ajustată, puteți face
acest lucru prin intermediul deschiderile
de la cele patru colțuri ale panoului. Faceți
asigurați-vă că instalația electrică internă și
conducta de scurgere nu sunt afectate de
această ajustare.
Condensarea apei
ATENȚIE
Dacă nu se strâng șuruburile, se poate
produce apă scurgeri de apă.
Nu este permisă
diferența
ATENȚIE
Dacă aparatul nu este atârnat corect și
se creează un spațiu există un spațiu,
înălțimea aparatului trebuie reglată.
pentru a asigura funcționarea corectă.
Înălțimea unității poate fi reglată prin
slăbirea piulița superioară și ajustarea
piuliței inferioare.
spumă
Panou de spumă 2
Slăbiți
piulița
1
superioară
Reglați
2
piuliță
inferioară
ƒPagina 35
„
