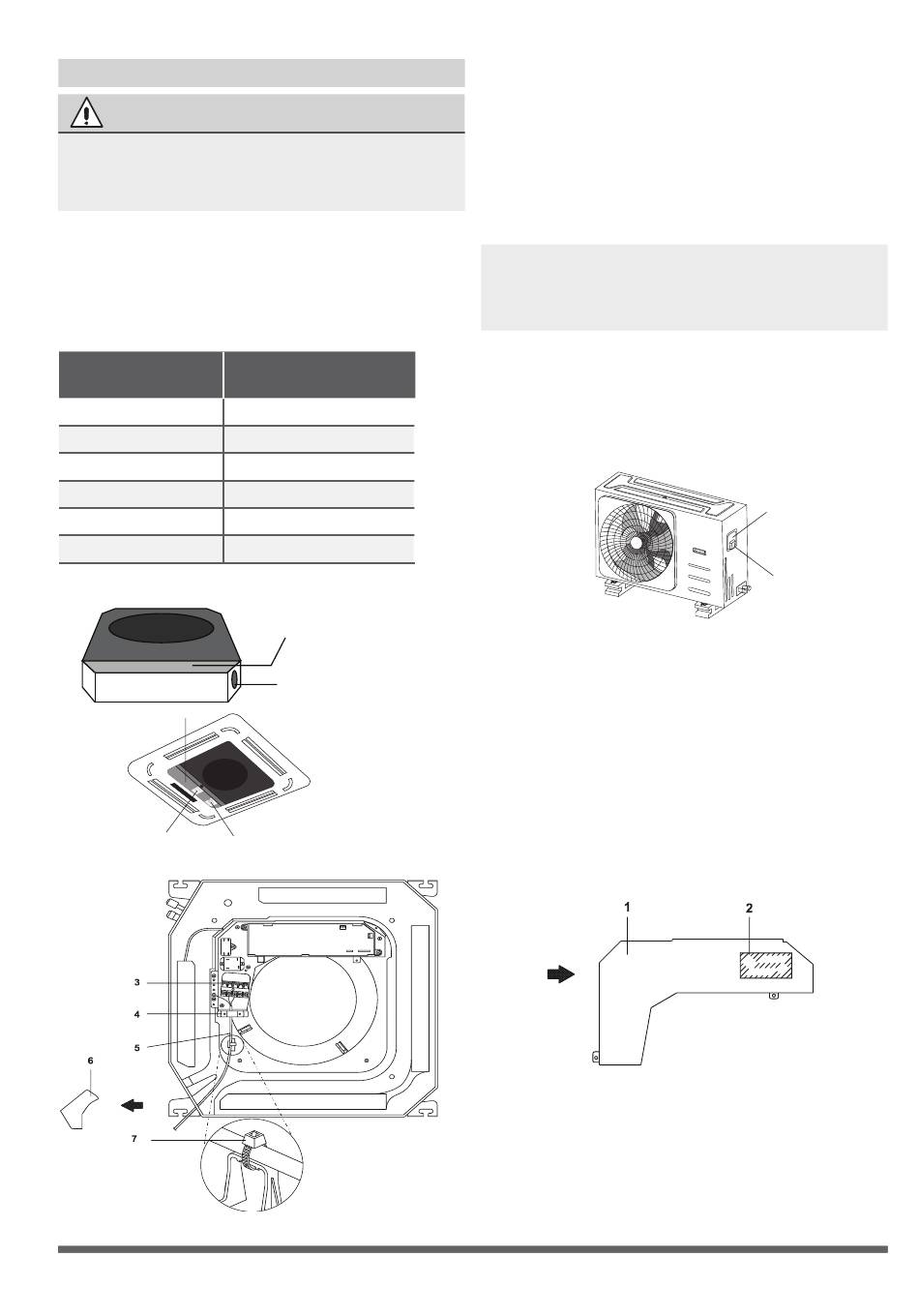

Cablajul unitatii exterioare
AVERTIZARE
Inainte de a incepe orice lucrare la instalatia
electrica, opriti aparatul.
1. Pregatiti cablurile pentru conectare.
a. Alegeti dimensiunea corecta pentru cabluri,
inainte de a pregatii conectarea. Folositi cabluri
H07RN-F.
Tabelul 7.1: Celelalte regiuni
Amperajul
nominal (Α)
> 3 si ≤ 6
> 6 si ≤ 10
si
> 10 ≤ 16
si
> 16 ≤ 25
> 25 si ≤ 32
si
> 32 ≤ 40
Modele Super-Slim
Cutie de
control
Diagrama
de legare
ƒPagina 28
„
Suprafata sectiunii
(mm )
2
0.75
1
1.5
2.5
4
6
Cutie de
control
Priza
Diagrama de
conectare a firelor
Fig. 7.2
b. Folosind clestele, inlaturati camasa
protectoare la ambele capete ale cablului de
semnal, pe o lungime de 15cm.
c. Fixati papucii conectori cu ajutorul unui
cleste, la ambele capete ale cablurilor
d. Fixati papucii in U la capatul firelor, cu ajutorul
unui cleste de sertizat
NOTA: Atunci cand conectati firele, respectati
cu strictete diagrama disponibila in interiorul
cutiei elctrice.
2. Inlaturati capacul unitatii exterioare. In cazul in
care unitatea exterioara nu are capac, scoateti
suruburile placii de mentenanta si inlaturati
capacul de protectie. (vezi Fig 7.1 si 7.2)
Fig. 7.1
3. Conectati papucii la terminale.
Asigurati-va ca potriviti culorile/etichetele
cablurilor cu cele de pe blocul terminal.
4. Fixati cablul cu o clema speciala pentru cabluri.
5. Izolati firele nefolosite cu banda izolanta.
Mentineti aceste fire departe de orice
componenta metalica sau electrica.
6. Reinstalati capacul cutiei.
1 Capacul cutiei de control
2 Eticheta diagramei de cablare
3 Blocul terminal al sursei
4 Clamp for wiring
5 Cablarea intre unitati
6 Capac de plastic
7 Clema (achizitionata separat)
Canalet cablu
Surub
