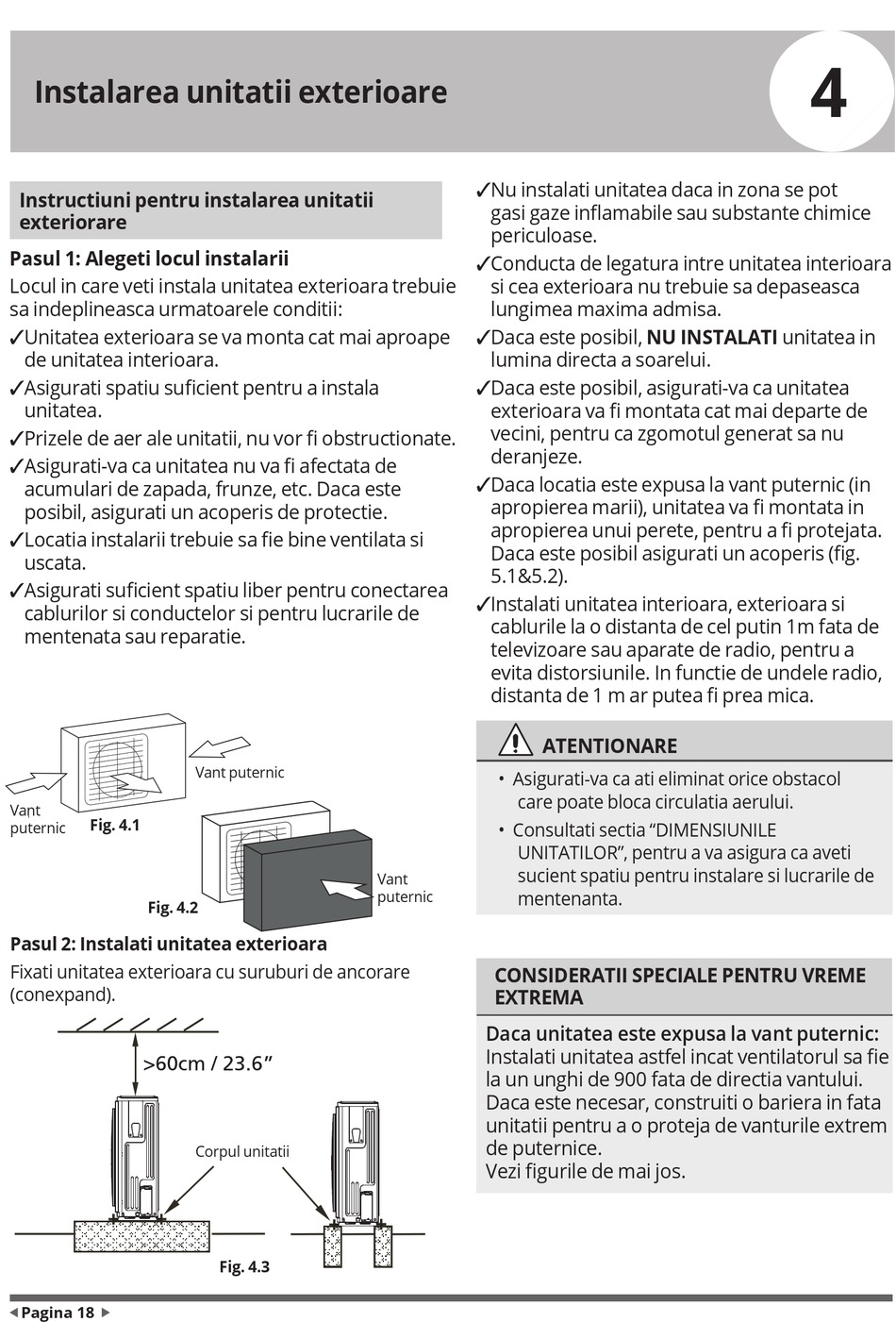

Instalarea unitatii exterioare
Instructiuni pentru instalarea unitatii
exteriorare
Pasul 1: Alegeti locul instalarii
Locul in care veti instala unitatea exterioara trebuie
sa indeplineasca urmatoarele conditii:
✓ U nitatea exterioara se va monta cat mai aproape
de unitatea interioara.
✓ A sigurati spatiu suficient pentru a instala
unitatea.
✓ P rizele de aer ale unitatii, nu vor fi obstructionate.
✓ A sigurati-va ca unitatea nu va fi afectata de
acumulari de zapada, frunze, etc. Daca este
posibil, asigurati un acoperis de protectie.
✓ L ocatia instalarii trebuie sa fie bine ventilata si
uscata.
✓ A sigurati suficient spatiu liber pentru conectarea
cablurilor si conductelor si pentru lucrarile de
mentenata sau reparatie.
Vant
Fig. 4.1
puternic
Fig. 4.2
Pasul 2: Instalati unitatea exterioara
Fixati unitatea exterioara cu suruburi de ancorare
(conexpand).
>60cm / 23.6"
ƒPagina 18 Page 14
 
„
 Page 14 
Vant puternic
>60cm / 23.6"
Corpul unitatii
Fig. 4.3
✓ N u instalati unitatea daca in zona se pot
gasi gaze inflamabile sau substante chimice
periculoase.
✓ C onducta de legatura intre unitatea interioara
si cea exterioara nu trebuie sa depaseasca
lungimea maxima admisa.
✓ D aca este posibil, NU INSTALATI unitatea in
lumina directa a soarelui.
✓ D aca este posibil, asigurati-va ca unitatea
exterioara va fi montata cat mai departe de
vecini, pentru ca zgomotul generat sa nu
deranjeze.
✓ D aca locatia este expusa la vant puternic (in
apropierea marii), unitatea va fi montata in
apropierea unui perete, pentru a fi protejata.
Daca este posibil asigurati un acoperis (fig.
5.1&5.2).
✓ I nstalati unitatea interioara, exterioara si
cablurile la o distanta de cel putin 1m fata de
televizoare sau aparate de radio, pentru a
evita distorsiunile.In functie de undele radio,
distanta de 1 m ar putea fi prea mica.
ATENTIONARE
• Asigurati-va ca ati eliminat orice obstacol
care poate bloca circulatia aerului.
• Consultati sectia "DIMENSIUNILE
UNITATILOR", pentru a va asigura ca aveti
sucient spatiu pentru instalare si lucrarile de
Vant
puternic mentenanta.
CONSIDERATII SPECIALE PENTRU VREME
EXTREMA
Daca unitatea este expusa la vant puternic:
Instalati unitatea astfel incat ventilatorul sa fie
la un unghi de 900 fata de directia vantului.
Daca este necesar, construiti o bariera in fata
unitatii pentru a o proteja de vanturile extrem
de puternice.
Vezi figurile de mai jos.
4
