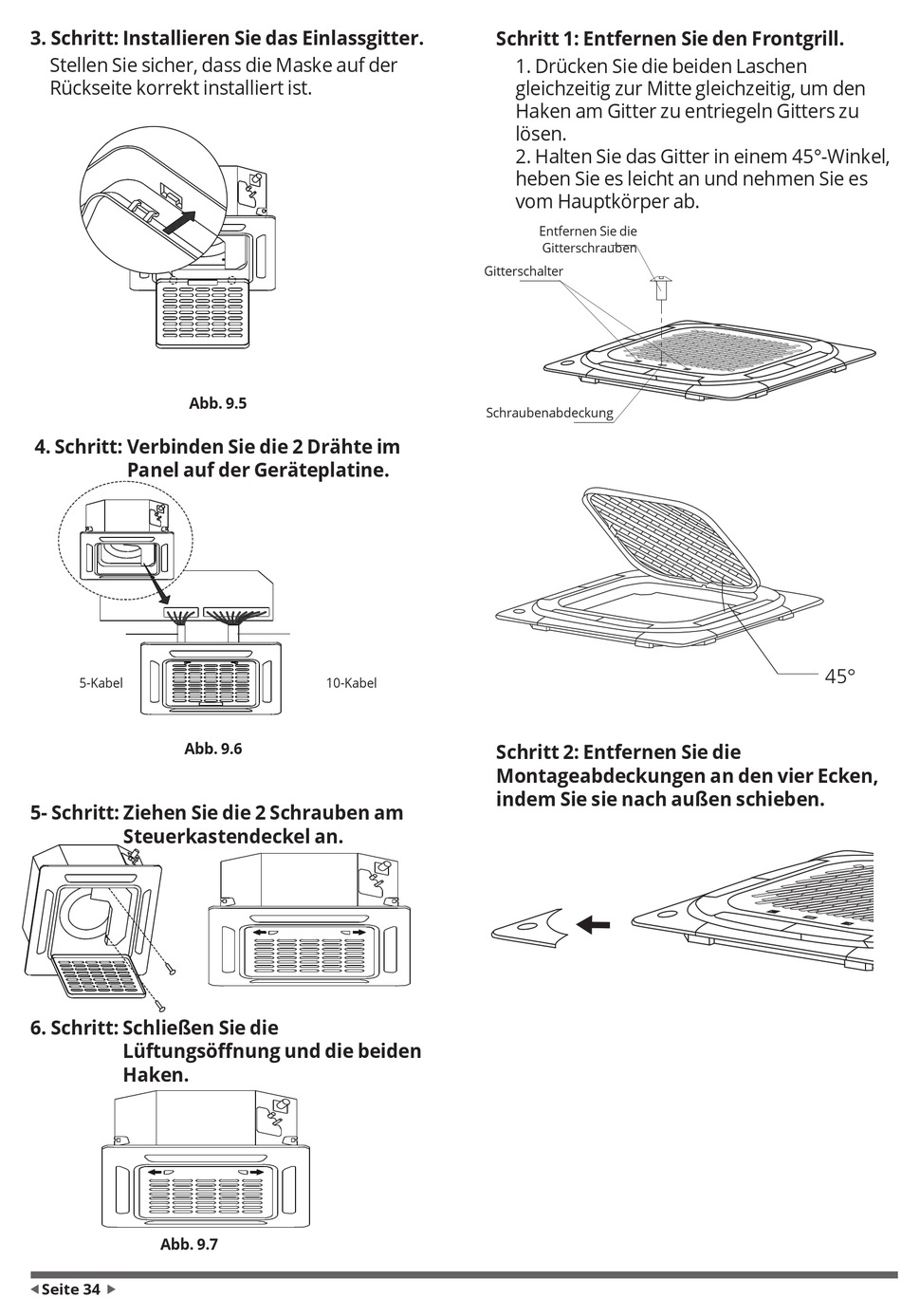

3. Schritt: Installieren Sie das Einlassgitter.
Stellen Sie sicher, dass die Maske auf der
Rückseite korrekt installiert ist.
Abb. 9.5
4. Schritt: Verbinden Sie die 2 Drähte im
Panel auf der Geräteplatine.
5-Kabel
Abb. 9.6
5- Schritt: Ziehen Sie die 2 Schrauben am
Steuerkastendeckel an.
6. Schritt: Schließen Sie die
Lüftungsöffnung und die beiden
Haken.
Abb. 9.7
ƒSeite 34
„
Schritt 1: Entfernen Sie den Frontgrill.
Gitterschalter
Schraubenabdeckung
10-Κabel
Schritt 2: Entfernen Sie die
Montageabdeckungen an den vier Ecken,
indem Sie sie nach außen schieben.
1. Drücken Sie die beiden Laschen
gleichzeitig zur Mitte gleichzeitig, um den
Haken am Gitter zu entriegeln Gitters zu
lösen.
2. Halten Sie das Gitter in einem 45°-Winkel,
heben Sie es leicht an und nehmen Sie es
vom Hauptkörper ab.
Entfernen Sie die
Gitterschrauben
45°
45°
