Εγκατάσταση Eξωτερικής Μονάδας; Οδηγίες Εγκατάστασης Εξωτερικής; Μονάδας - INVENTOR LV6CI-12WiFiR Installationshandbuch

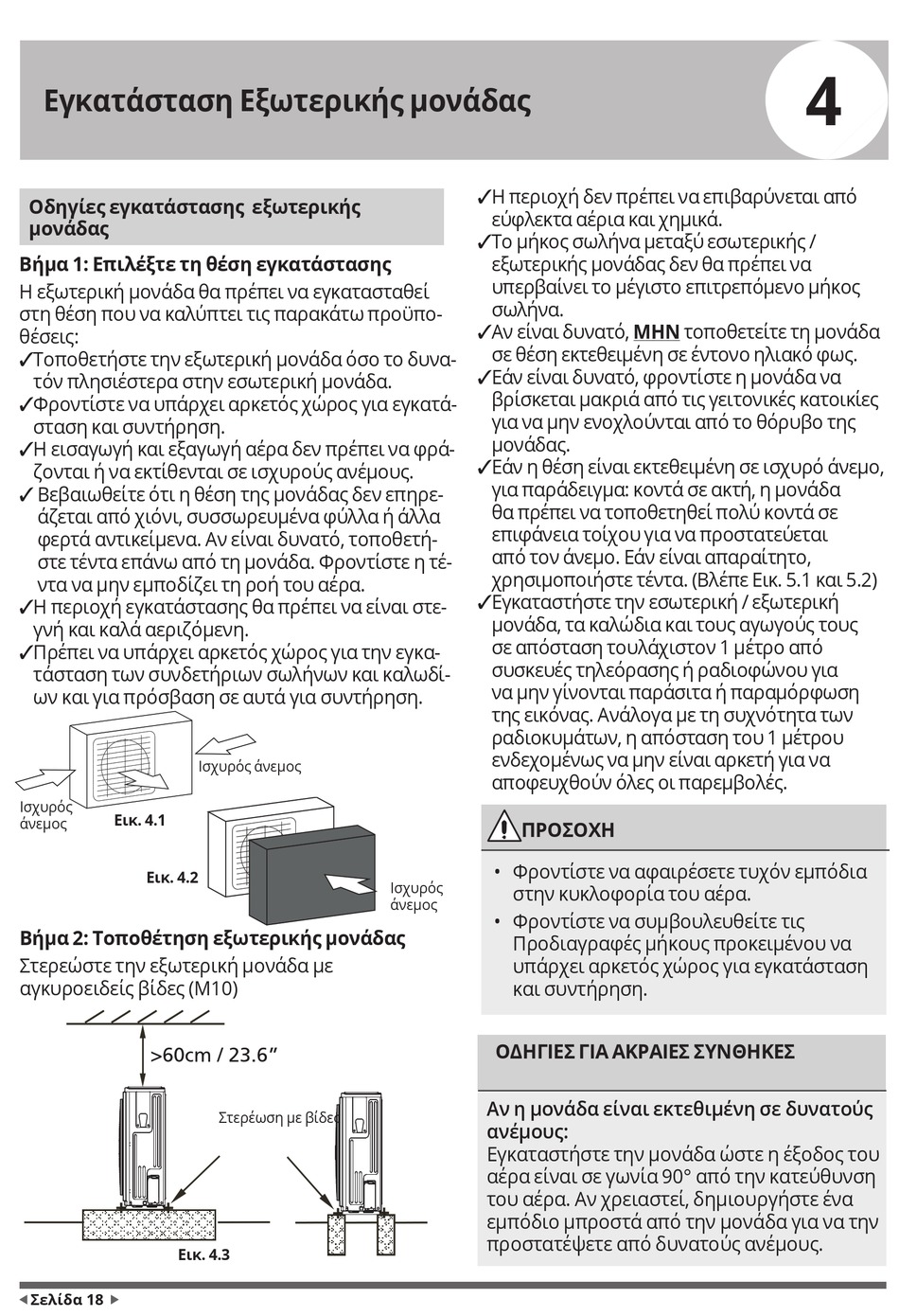

Εγκατάσταση Eξωτερικής μονάδας
Οδηγίες εγκατάστασης εξωτερικής
μονάδας
Βήμα 1: Επιλέξτε τη θέση εγκατάστασης
Η εξωτερική μονάδα θα πρέπει να εγκατασταθεί
στη θέση που να καλύπτει τις παρακάτω προϋπο-
θέσεις:
✓ Τ οποθετήστε την εξωτερική μονάδα όσο το δυνα-
τόν πλησιέστερα στην εσωτερική μονάδα.
✓ Φ ροντίστε να υπάρχει αρκετός χώρος για εγκατά-
σταση και συντήρηση.
✓ Η εισαγωγή και εξαγωγή αέρα δεν πρέπει να φρά-
ζονται ή να εκτίθενται σε ισχυρούς ανέμους.
✓ Βεβαιωθείτε ότι η θέση της μονάδας δεν επηρε-
άζεται από χιόνι, συσσωρευμένα φύλλα ή άλλα
φερτά αντικείμενα. Αν είναι δυνατό, τοποθετή-
στε τέντα επάνω από τη μονάδα. Φροντίστε η τέ-
ντα να μην εμποδίζει τη ροή του αέρα.
✓ Η περιοχή εγκατάστασης θα πρέπει να είναι στε-
γνή και καλά αεριζόμενη.
✓ Π ρέπει να υπάρχει αρκετός χώρος για την εγκα-
τάσταση των συνδετήριων σωλήνων και καλωδί-
ων και για πρόσβαση σε αυτά για συντήρηση.
Ισχυρός
Eικ. 4.1
άνεμος
Eικ. 4.2
Βήμα 2: Τοποθέτηση εξωτερικής μονάδας
Στερεώστε την εξωτερική μονάδα με
αγκυροειδείς βίδες (M10)
>60cm / 23.6"
ƒΣελίδα 18  Page 14 
„
 Page 14 
Ισχυρός άνεμος
>60cm / 23.6"
Στερέωση με βίδες
Eικ. 4.3
✓ Η περιοχή δεν πρέπει να επιβαρύνεται από
εύφλεκτα αέρια και χημικά.
✓ Τ ο μήκος σωλήνα μεταξύ εσωτερικής /
εξωτερικής μονάδας δεν θα πρέπει να
υπερβαίνει το μέγιστο επιτρεπόμενο μήκος
σωλήνα.
✓ Α ν είναι δυνατό, ΜΗΝ τοποθετείτε τη μονάδα
σε θέση εκτεθειμένη σε έντονο ηλιακό φως.
✓ Ε άν είναι δυνατό, φροντίστε η μονάδα να
βρίσκεται μακριά από τις γειτονικές κατοικίες
για να μην ενοχλούνται από το θόρυβο της
μονάδας.
✓ Ε άν η θέση είναι εκτεθειμένη σε ισχυρό άνεμο,
για παράδειγμα: κοντά σε ακτή, η μονάδα
θα πρέπει να τοποθετηθεί πολύ κοντά σε
επιφάνεια τοίχου για να προστατεύεται
από τον άνεμο. Εάν είναι απαραίτητο,
χρησιμοποιήστε τέντα. (Βλέπε Εικ. 5.1 και 5.2)
✓ Ε γκαταστήστε την εσωτερική / εξωτερική
μονάδα, τα καλώδια και τους αγωγούς τους
σε απόσταση τουλάχιστον 1 μέτρο από
συσκευές τηλεόρασης ή ραδιοφώνου για
να μην γίνονται παράσιτα ή παραμόρφωση
της εικόνας. Ανάλογα με τη συχνότητα των
ραδιοκυμάτων, η απόσταση του 1 μέτρου
ενδεχομένως να μην είναι αρκετή για να
αποφευχθούν όλες οι παρεμβολές.
ΠΡΟΣΟΧΗ
• Φροντίστε να αφαιρέσετε τυχόν εμπόδια
Ισχυρός
στην κυκλοφορία του αέρα.
άνεμος
• Φροντίστε να συμβουλευθείτε τις
Προδιαγραφές μήκους προκειμένου να
υπάρχει αρκετός χώρος για εγκατάσταση
και συντήρηση.
ΟΔΗΓΙΕΣ ΓΙΑ ΑΚΡΑΙΕΣ ΣΥΝΘΗΚΕΣ
Αν η μονάδα είναι εκτεθιμένη σε δυνατούς
ανέμους:
Εγκαταστήστε την μονάδα ώστε η έξοδος του
αέρα είναι σε γωνία 90° από την κατεύθυνση
του αέρα. Αν χρειαστεί, δημιουργήστε ένα
εμπόδιο μπροστά από την μονάδα για να την
προστατέψετε από δυνατούς ανέμους.
4
