Pasul 2: Agatarea unitatii interioare

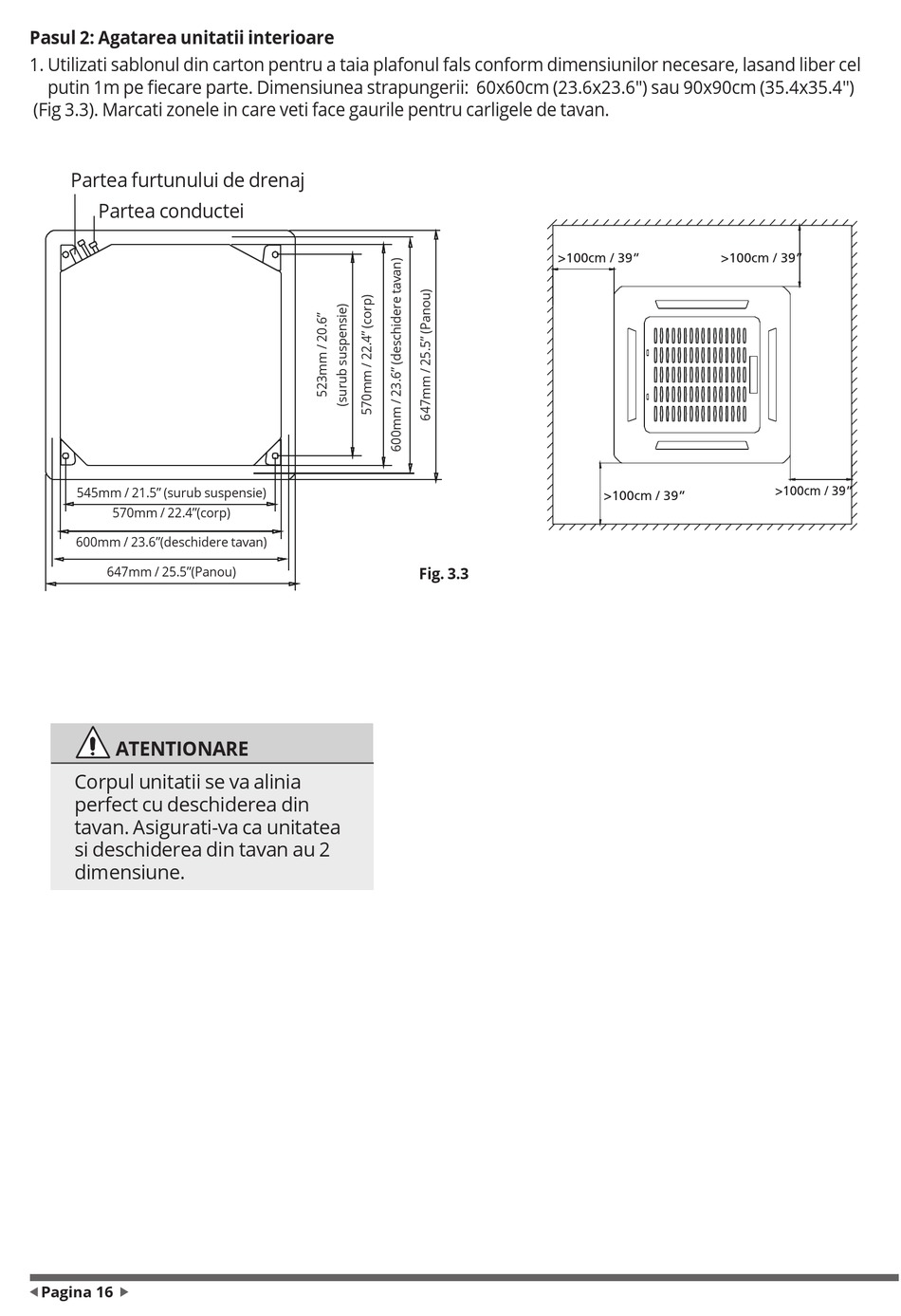

1. Utilizati sablonul din carton pentru a taia plafonul fals conform dimensiunilor necesare, lasand liber cel
putin 1m pe fiecare parte. Dimensiunea strapungerii: 60x60cm (23.6x23.6") sau 90x90cm (35.4x35.4")
(Fig 3.3). Marcati zonele in care veti face gaurile pentru carligele de tavan.
Partea furtunului de drenaj
Partea conductei
545mm / 21.5" (surub suspensie)
570mm / 22.4"(corp)
600mm / 23.6"(deschidere tavan)
647mm / 25.5"(Panou)
ATENTIONARE
Corpul unitatii se va alinia
perfect cu deschiderea din
tavan. Asigurati-va ca unitatea
si deschiderea din tavan au 2
dimensiune.
 Page 12 
ƒPagina 16
„
>100cm / 39"
Fig. 3.3
>100cm / 39"
>100cm / 39"
>100cm / 39"
