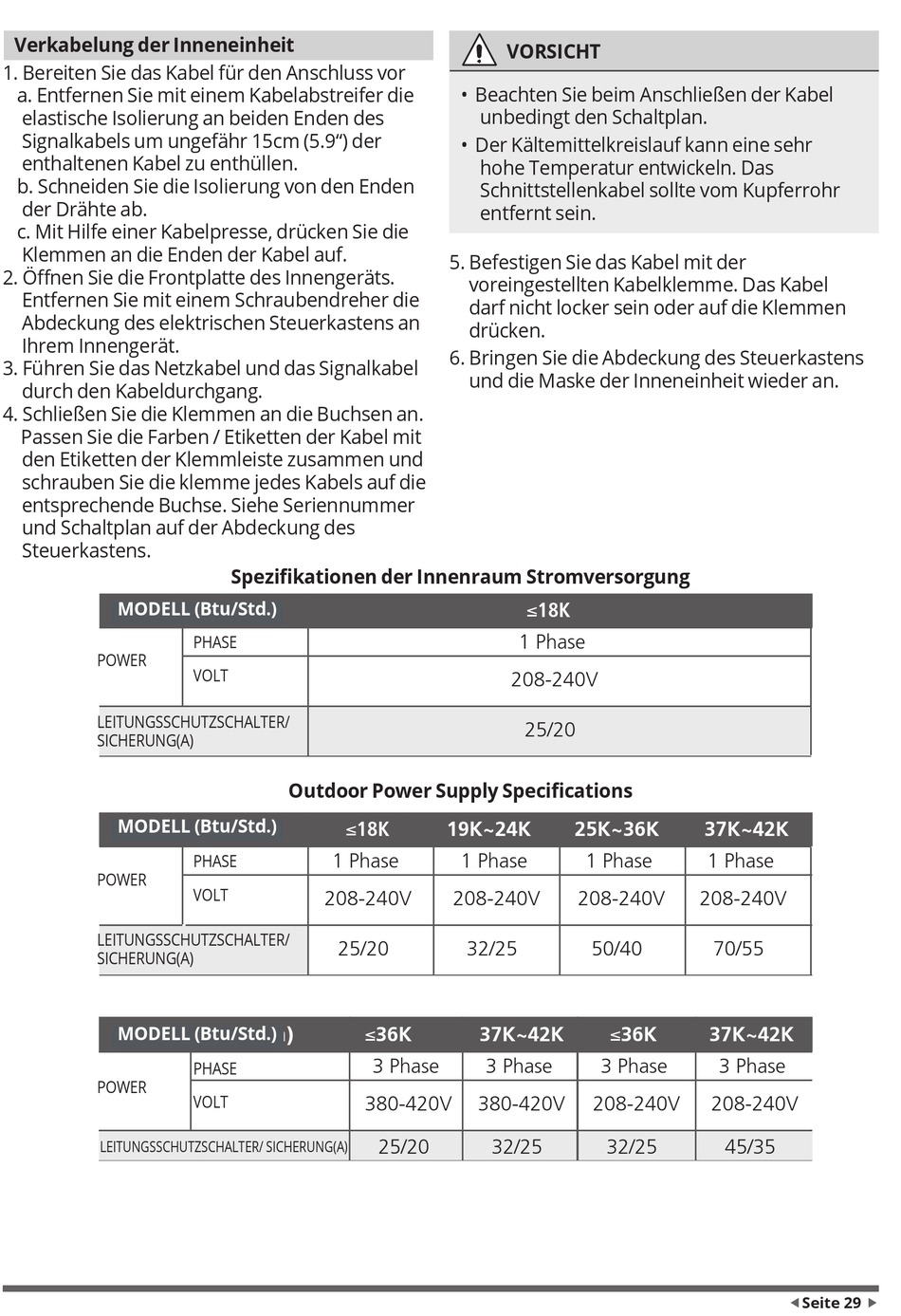

Verkabelung der Inneneinheit
1. Bereiten Sie das Kabel für den Anschluss vor
a. Entfernen Sie mit einem Kabelabstreifer die
elastische Isolierung an beiden Enden des
Signalkabels um ungefähr 15cm (5.9") der
enthaltenen Kabel zu enthüllen.
b. Schneiden Sie die Isolierung von den Enden
der Drähte ab.
c. Mit Hilfe einer Kabelpresse, drücken Sie die
Klemmen an die Enden der Kabel auf.
2. Öffnen Sie die Frontplatte des Innengeräts.
Entfernen Sie mit einem Schraubendreher die
Abdeckung des elektrischen Steuerkastens an
Ihrem Innengerät.
3. Führen Sie das Netzkabel und das Signalkabel
durch den Kabeldurchgang.
4. Schließen Sie die Klemmen an die Buchsen an.
Passen Sie die Farben / Etiketten der Kabel mit
den Etiketten der Klemmleiste zusammen und
schrauben Sie die klemme jedes Kabels auf die
entsprechende Buchse. Siehe Seriennummer
und Schaltplan auf der Abdeckung des
Steuerkastens.
MODELL (Btu/Std.)
MODEL(Btu/h)
POWER
LEITUNGSSCHUTZSCHALTER/
SICHERUNG(A)
MODELL (Btu/Std.)
MODEL(Btu/h)
POWER
LEITUNGSSCHUTZSCHALTER/
SICHERUNG(A)
MODELL (Btu/Std.)
MODEL(Btu/h)
POWER
LEITUNGSSCHUTZSCHALTER/ SICHERUNG(A)
Spezifikationen der Innenraum Stromversorgung
PHASE
VOLT
Outdoor Power Supply Specifications
≤18K
PHASE
1 Phase
VOLT
208-240V
25/20
≤36K
PHASE
VOLT
380-420V
VORSICHT
• Beachten Sie beim Anschließen der Kabel
unbedingt den Schaltplan.
• Der Kältemittelkreislauf kann eine sehr
hohe Temperatur entwickeln. Das
Schnittstellenkabel sollte vom Kupferrohr
entfernt sein.
5. Befestigen Sie das Kabel mit der
voreingestellten Kabelklemme. Das Kabel
darf nicht locker sein oder auf die Klemmen
drücken.
6. Bringen Sie die Abdeckung des Steuerkastens
und die Maske der Inneneinheit wieder an.
≤18K
1 Phase
208-240V
25/20
19K~24K
1 Phase
208-240V
32/25
37K~42K
3 Phase
3 Phase
380-420V
25/20
32/25
25K~36K
37K~42K
1 Phase
1 Phase
208-240V
208-240V
50/40
70/55
37K~42K
≤36K
3 Phase
3 Phase
208-240V
208-240V
32/25
45/35
