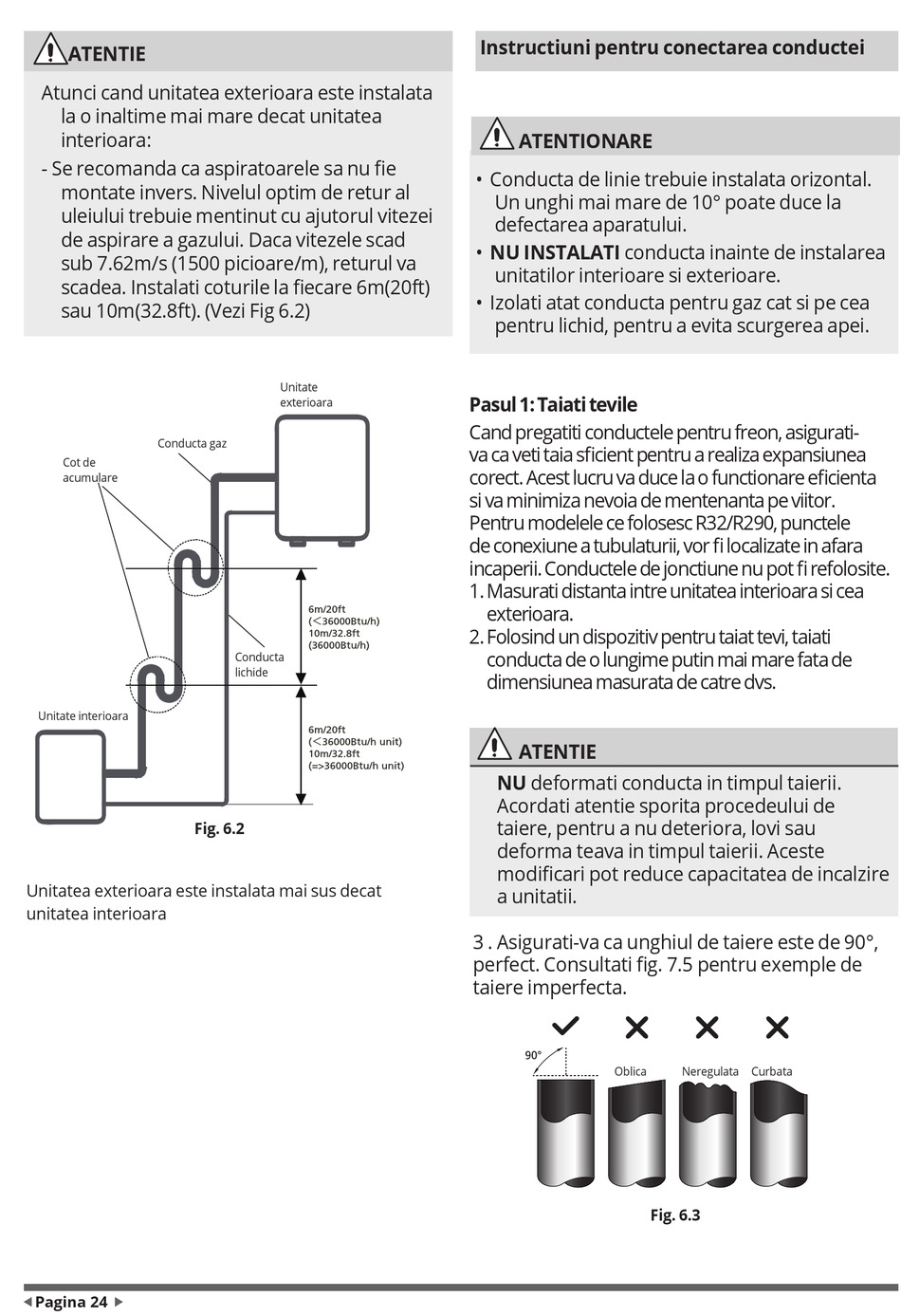

INVENTOR LV6CI-12WiFiR Installationshandbuch Seite 112

ATENTIE
Atunci cand unitatea exterioara este instalata
la o inaltime mai mare decat unitatea
interioara:
- Se recomanda ca aspiratoarele sa nu fie
montate invers. Nivelul optim de retur al
uleiului trebuie mentinut cu ajutorul vitezei
de aspirare a gazului. Daca vitezele scad
sub 7.62m/s (1500 picioare/m), returul va
scadea. Instalati coturile la fiecare 6m(20ft)
sau 10m(32.8ft). (Vezi Fig 6.2)
Conducta gaz
Cot de
acumulare
Unitate interioara
Unitatea exterioara este instalata mai sus decat
unitatea interioara
ƒPagina 24 Page 20
 
„
Unitate
exterioara
6m/20ft
(＜36000Btu/h)
10m/32.8ft
(36000Btu/h)
Conducta
lichide
6m/20ft
(＜36000Btu/h unit)
10m/32.8ft
(=>36000Btu/h unit)
Fig. 6.2
Instructiuni pentru conectarea conductei
ATENTIONARE
• Conducta de linie trebuie instalata orizontal.
Un unghi mai mare de 10° poate duce la
defectarea aparatului.
• NU INSTALATI conducta inainte de instalarea
unitatilor interioare si exterioare.
• Izolati atat conducta pentru gaz cat si pe cea
pentru lichid, pentru a evita scurgerea apei.
Pasul 1: Taiati tevile
Cand pregatiti conductele pentru freon, asigurati-
va ca veti taia sficient pentru a realiza expansiunea
corect. Acest lucru va duce la o functionare eficienta
si va minimiza nevoia de mentenanta pe viitor.
Pentru modelele ce folosesc R32/R290, punctele
de conexiune a tubulaturii, vor fi localizate in afara
incaperii. Conductele de jonctiune nu pot fi refolosite.
1. Masurati distanta intre unitatea interioara si cea
exterioara.
2. Folosind un dispozitiv pentru taiat tevi, taiati
conducta de o lungime putin mai mare fata de
dimensiunea masurata de catre dvs.
ATENTIE
NU deformati conducta in timpul taierii.
Acordati atentie sporita procedeului de
taiere, pentru a nu deteriora, lovi sau
deforma teava in timpul taierii. Aceste
modificari pot reduce capacitatea de incalzire
a unitatii.
3 . Asigurati-va ca unghiul de taiere este de 90°,
perfect. Consultati fig. 7.5 pentru exemple de
taiere imperfecta.
90°
Oblica Neregulata Curbata
Fig. 6.3
