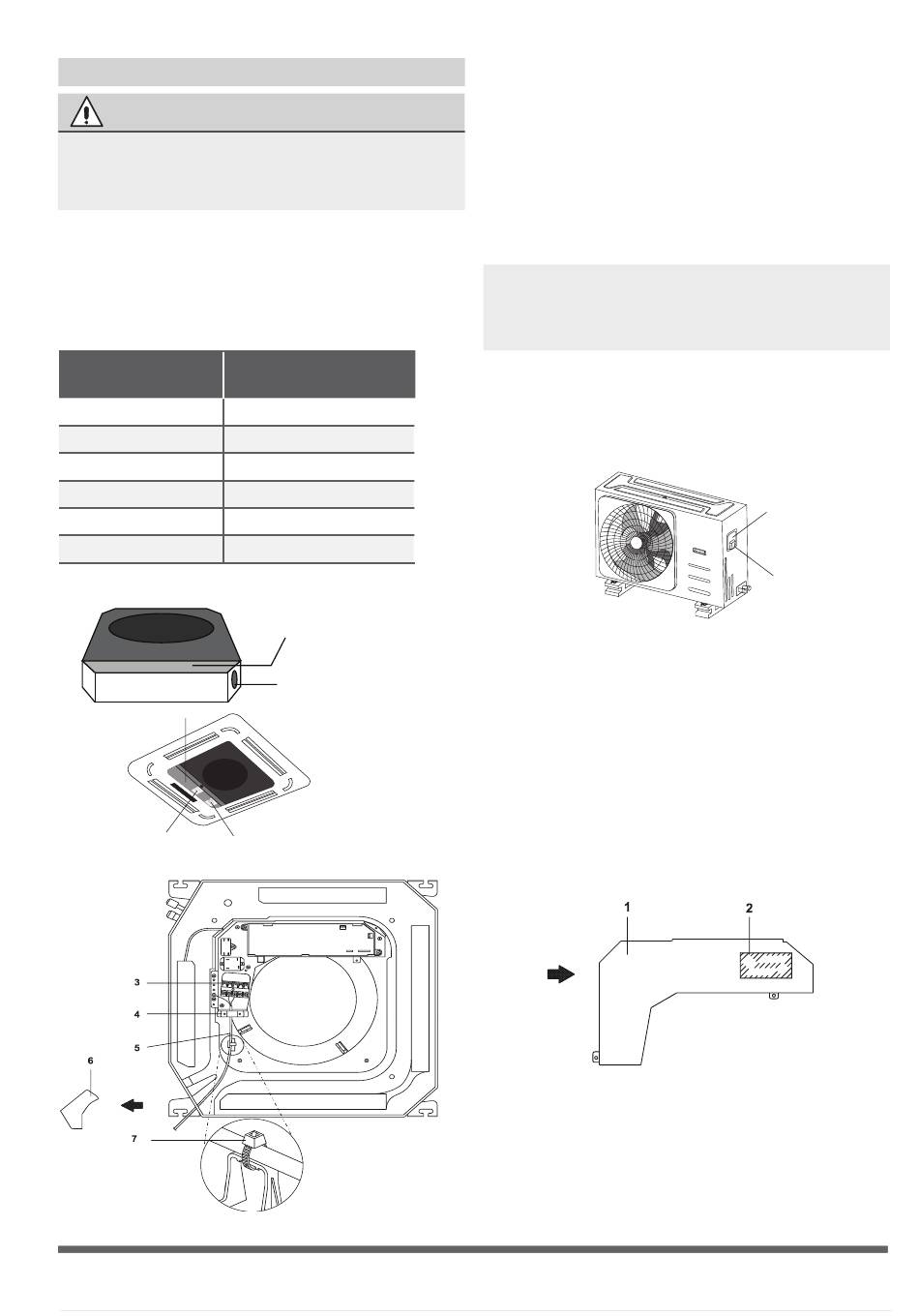

Verkabelung der Außeneinheit
WARNUNG
Bevor eine Elektroarbeit oder Verkabelung durch-
geführt wird, müssen Sie den Hauptschalter der
Stromversorgung der Anlage abschalten.
1. Bereiten Sie das Kabel für den Anschluss vor
a. Zuerst müssen Sie eine geeignete
Kabelgröße wählen bevor Sie mit der
Vorbereitung des Anschlusses beginnen. Der
zu verwendende Kabeltyp ist H07RN-F.
Tabelle 7.1: Andere Regionen
Nennstrom des Geräts
(A)
> 3
≤ 6
> 6
≤ 10
> 10
≤ 16
> 16
≤ 25
> 25
≤ 32
> 32
≤ 40
Super-Slim-Modelle
Schaltkasten
Anschlussplan
Seite 28
Nennquerschnitt
fläche (mm2)
0.75
1
1.5
2.5
4
6
Schaltkasten
Kabelausgang
Anschluss-Schaltplan
Abb. 7.2
b. Entfernen Sie mit einem Kabelabstreifer die
elastische Isolierung an beiden Enden des
Signalkabels um ungefähr 15cm (5.9") der
enthaltenen Kabel zu enthüllen.
c. Schneiden Sie die Isolierung von den Enden der
Drähte ab.
d. Mit Hilfe einer Kabelpresse, drücken Sie die
Klemmen an die Enden der Kabel auf.
HINWEIS: Beim Anschluss der Kabel müssen
Sie unbedingt dem Schaltplan folgen (er ist im
Deckel des Elektrokastens vorhanden).
2. Nehmen Sie den Deckel vom Elektrokasten
der Inneneinheit ab. Wenn kein Deckel an der
Außeneinheit vorhanden ist, demontieren Sie die
Schrauben von der Wartungsplatte und entfernen
die Schutztafel. (Siehe Abb. 7.1)
Abb. 7.1
3. Verbinden Sie die Klemmen mit den Buchsen
Passen Sie die Farben / Etiketten der Kabel mit
den Etiketten der Klemmleiste zusammen und
schrauben Sie die klemme jedes Kabels auf die
entsprechende Buchse.
4. Befestigen Sie das Kabel mit der Kabelklemme.
5. Isolieren Sie die Kabel, die nicht benutzt werden
mit einem Isolierband. Sie müssen dafür
sorgen dass sich die Kabel weit entfernt von
Elektroteilen und Metallzubehör befinden.
6. Setzen Sie wieder die Abdeckung des
Steuerkastens auf.
Abdeckung
Schraube
1 Panelsteuerung
2 Schaltplan
3 Terminal-Stromversorgung
4 4 Kabelklemme
5 Verkabelung zwischen den
Einheiten
6 Kunststoffabdeckung
7 Clamp (in Handelsgeschäften)
